1558940-8

General Purpose Power Relay, DC, Monostable, 1 Form C SPDT-CO, 6 A Contact Rating, 60 VDC Coil Voltage, 250 VAC Contact Voltage, SCHRACK SNRII

全部查看 SCHRACK Slimline PCB Relay SNRII (24)

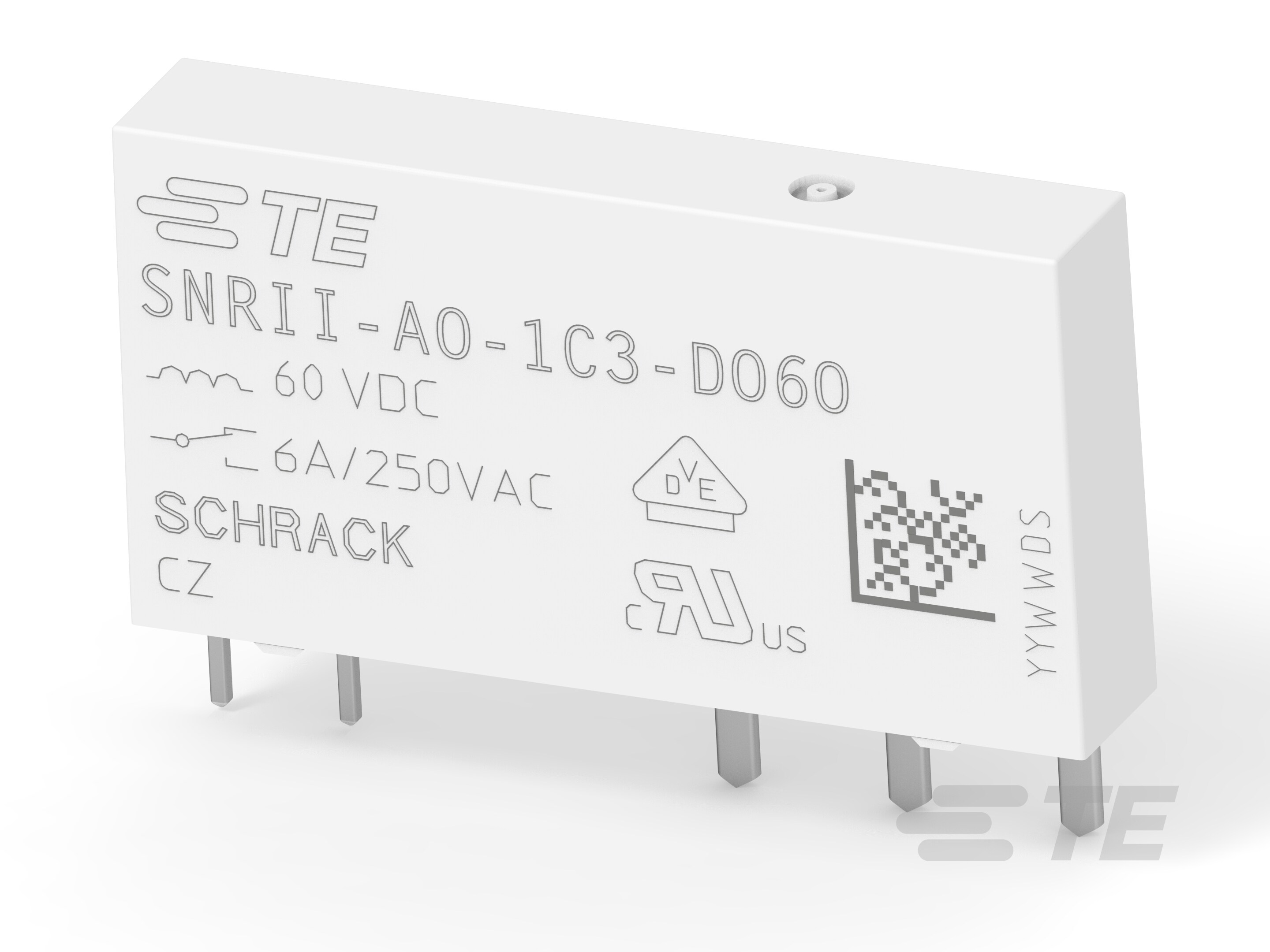

SNRII-A0-1C3-D060-1558940-8

1558940-8

General Purpose Power Relay, DC, Monostable, 1 Form C SPDT-CO, 6 A Contact Rating, 60 VDC Coil Voltage, 250 VAC Contact Voltage, SCHRACK SNRII

全部查看  SCHRACK Slimline PCB Relay SNRII (24)
    • SCHRACK
    • SCHRACK SNRII
  • TE 内部编号 1558940-8
  • TE 内部产品描述 SNRII-A0-1C3-D060

  • 继电器和接触器类型 : 通用功率继电器

  • 线圈励磁系统 : 单稳态

  • 端子排列方式 : 1 Form C SPDT-CO

  • 电流类型 : DC

  • 触点额定电流 (A): 6

查看所有特性
更多 更少

文档

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 继电器和接触器类型 : 通用功率继电器

结构特性

  • 端子极数 : 1

  • 线圈特性 : UL 线圈绝缘类 F

  • 端子排列方式 : 1 Form C SPDT-CO

电气特征

  • 端子开关电压（最大值） (VAC): 400

  • 端子极限断开电流 (A): 6

  • 端子极限连续电流 (A): 10

  • 端子极限关合电流 (A): 10

  • 端子极限短时电流 (A): 6

  • 端子开关负载（最小值） : 100mA @ 12V

  • 触点额定电流 (A): 6

  • 线圈电压额定值 (VDC): 60

  • 端子电压额定值 (VAC): 250

  • 线圈功率额定值（直流） (W): .17

  • 端子和线圈间绝缘初始电介质 (Vrms): 4000

主体特性

  • 产品重量 : 6 g [ .2116 oz ]

  • 外壳类型 : 支持抗焊剂自动焊接且可清洗

端接特性

  • 干线端接和连接类型 : 焊针

  • 线圈端接和连接类型 : 焊针

机械附件

  • 产品安装类型 : 板安装

尺寸

  • 产品高度 : 15 mm [ .59 in ]

  • 产品长度 : 28 mm [ 1.102 in ]

  • 产品宽度 : 5 mm [ .197 in ]

使用环境

  • 环境温度（最大值） : 85 °C [ 185 °F ]

操作/应用

  • 线圈励磁系统 : 单稳态

  • 电流类型 : DC

其他

  • 高度类（机械） : >14 – ≤16 mm [ >.551 – ≤.63 in ]

  • 长度类（机械） : >22 – ≤33 mm [ >.866 – ≤1.299 in ]

  • 宽度类（机械） : ≤7 mm [ ≤.276 in ]
