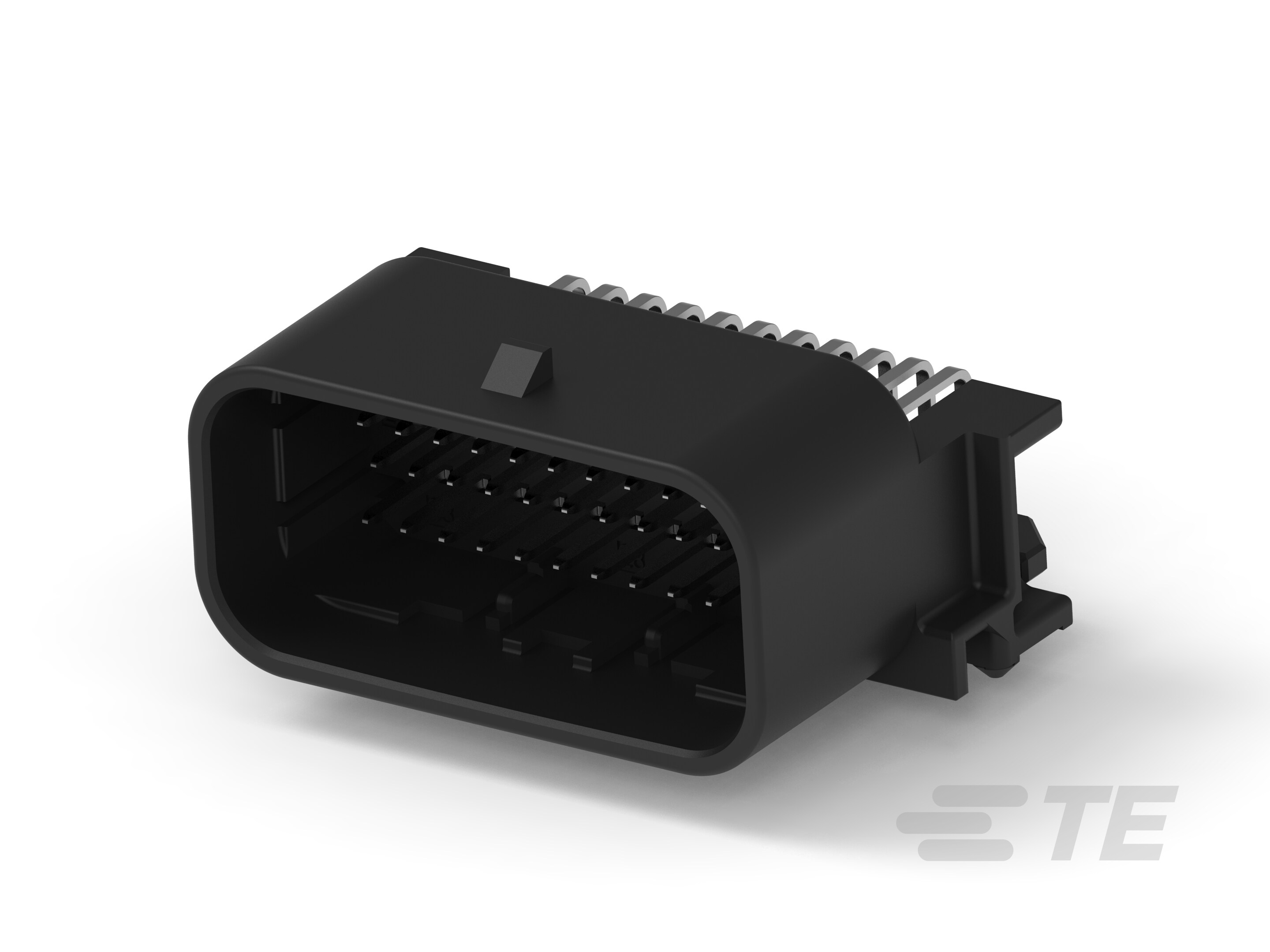

1554458-2
Right Angle, Wire-to-Board, 33 Position, 3 Rows, 2.8mm [.11in] Centerline, Tin (Sn), Sealable, Printed Circuit Board
1554458-2
Right Angle, Wire-to-Board, 33 Position, 3 Rows, 2.8mm [.11in] Centerline, Tin (Sn), Sealable, Printed Circuit Board
- TE 内部编号 1554458-2
- TE 内部产品描述 33POS,1.0X0.64,TAB HSG ASSY,SLD
-
PCB 安装方向 : 直角
-
端子额定电流（最大值） (A): 3.8
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 是
-
中心线（间距） : 2.8 mm [ .11 in ]
文档
产品图纸
- CAP HOUSING ASSEMBLY 33POSITION 1.0 SEALED CONNECTOR JPN_CD_1554458_A2.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1554458-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1554458-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1554458-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1554458-2_A.3d_stp.zip 英文版本
产品规格
- 产品规格 JPN_SS_108-78718_A2.pdf 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器形状 : 矩形
-
接头类型 : 全部带罩
-
可密封 : 是
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 直角
-
位数 : 33
-
行数 : 3
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
对接公端宽度 : 1 mm [ .039 in ]
-
端子类型 : 公端
-
对接公端厚度 : .64 mm [ .025 in ]
-
端子额定电流（最大值） (A): 3.8
-
端子接触部电镀材料 : 锡 (Sn)
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装对准 : 带有
-
PCB 安装固定 : 带有
-
接合对准 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 2.8 mm [ .11 in ]
使用环境
-
工作温度（最大值） : 120 °C [ 248 °F ]
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装数量 : 16
-
封装方法 : Tray
