1551953-1

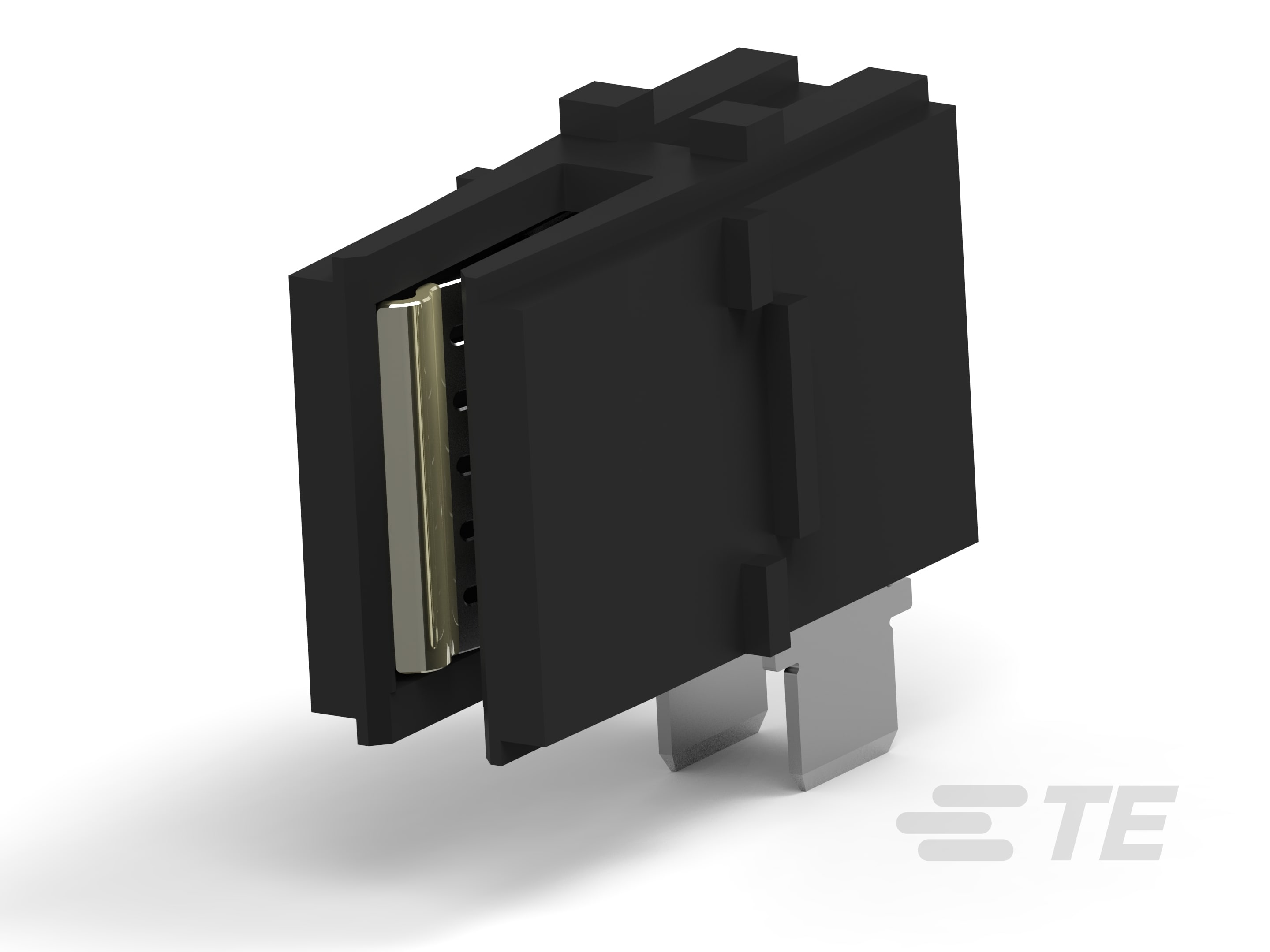

Board-to-Bus Bar, 2 Position, Bus Bar, Thermoplastic, Black, Box & Carton / Tray, Right Angle, Copper Alloy, CROWN CLIP Junior, Busbar Connectors
1551953-1
Board-to-Bus Bar, 2 Position, Bus Bar, Thermoplastic, Black, Box & Carton / Tray, Right Angle, Copper Alloy, CROWN CLIP Junior, Busbar Connectors
-
- CROWN CLIP Junior
- TE 内部编号 1551953-1
- TE 内部产品描述 CCJ-Crown Clip Junior power connector
-
连接器系统 : 板对母排
-
位数 : 2
-
连接器和端子端接到 : 母排
-
接合导线厚度 : 3 mm [ .118 in ]
-
外壳材料 : 热塑性
文档
产品图纸
- PLUGGABLE BUS BAR CONNECTOR SOLDER VERSION CROWN CLIP JUNIOR ENG_CD_1551953_A6.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1551953-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1551953-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1551953-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1551953-1_A.3d_stp.zip 英文版本
数据表/目录页
- Busbar Power Brochure ENG_DS_1-1773701-9_Bus_Bar_Power_QRG_0220.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-19128_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-19134_O.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_20090327_F.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器和壳体类型 : 母端
-
连接器系统 : 板对母排
-
连接器和端子端接到 : 母排
结构特性
-
位数 : 2
-
PCB 安装方向 : 直角
-
插拔配置 : 热插拔
电气特征
-
工作电压 (VDC): 48
-
工作电压 (VAC): 600
主体特性
-
母排端子电镀材料 : 锡
接触件特性
-
端子形状和构造 : 多接触点
-
端子接合区域电镀材料厚度 : 3 µm [ 118 µin ]
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
端子底板材料 : 镍
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 170
-
端子长度 : 31.4 mm [ 1.23 in ]
-
母排端子种类 : 插座
端接特性
-
端接柱体和尾部长度 : 5.68 mm [ .224 in ]
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
接合对准类型 : 盲配
-
接合对准 : 带有
-
母排连接器安装固定 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 热塑性
-
壳体颜色 : 黑色
尺寸
-
连接器高度 : 28.25 mm [ 1.112 in ]
-
PCB 厚度（建议） : 1.5 – 2 mm [ .06 – .079 in ]
-
产品长度 (mm): 31.4
-
产品宽度 : 12 mm [ .472 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
与机构/标准产品兼容 : UL
包装特性
-
封装方法 : Tray, 盒和纸箱
其他
-
接合导线厚度 : 3 mm [ .118 in ]
