1551575-5

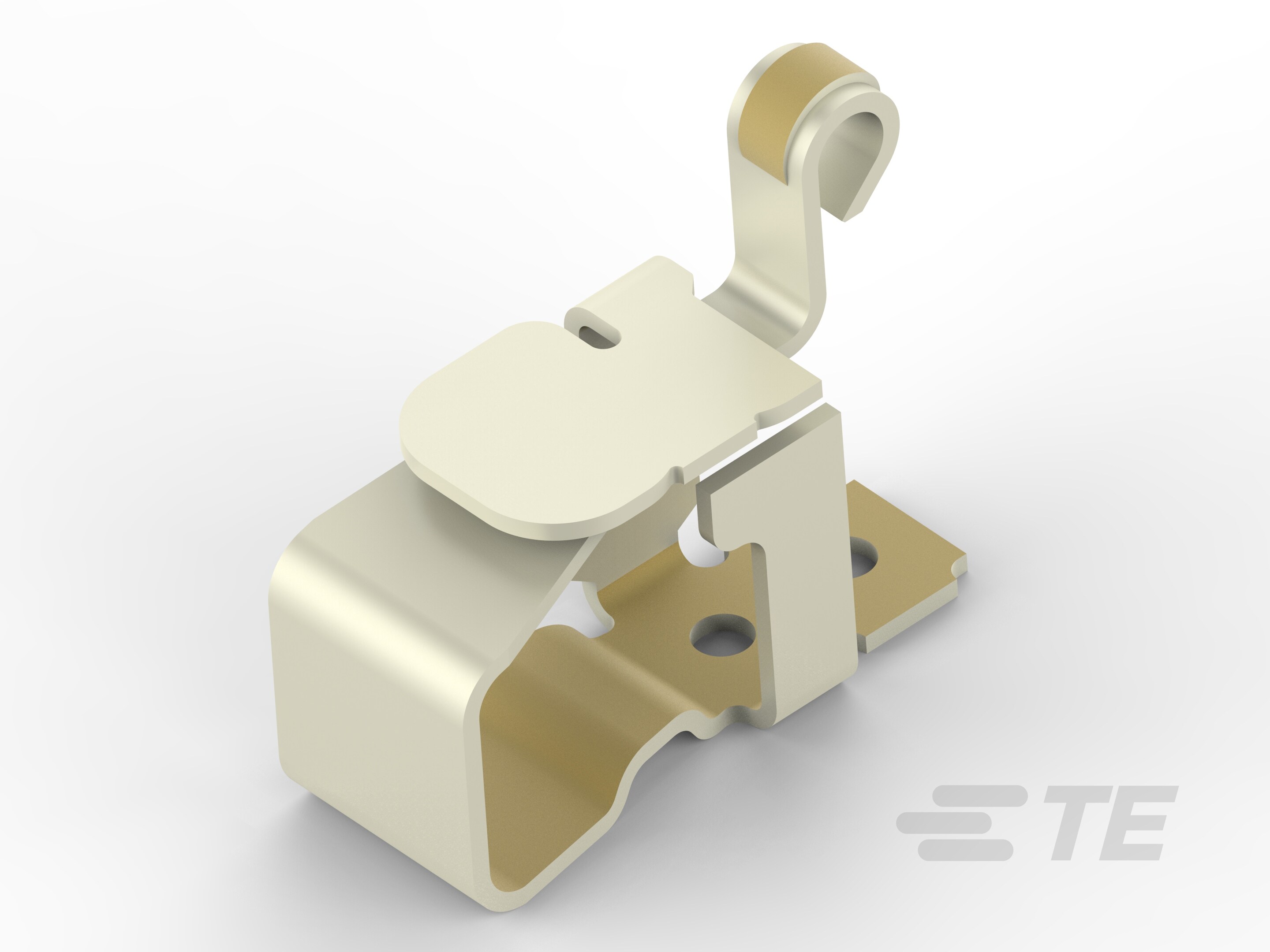

Preloaded - C-Clip Spring Contact, 2.7 mm [.106 in] High, Scalable, 3 mm [.118 in] Uncompressed Height, 3.26 mm [.128 in] Length
1551575-5
Preloaded - C-Clip Spring Contact, 2.7 mm [.106 in] High, Scalable, 3 mm [.118 in] Uncompressed Height, 3.26 mm [.128 in] Length
- TE 内部编号 1551575-5
- TE 内部产品描述 Shield Finger, Loose Piece
-
弹片类型 : 预装 - C 形夹
-
可伸缩 : 是
-
侧面保护 : 否
-
未压缩高度 : 3 mm [ .118 in ]
-
产品长度 : 3.26 mm [ .128 in ]
文档
产品图纸
- Shield Finger 3.0H ENG_CD_1551575_A1_C-1551575_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1551575-5_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1551575-5_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1551575-5_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1551575-5_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-115008_A3.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 板对板
-
连接器和端子端接到 : 印刷电路板
-
弹片类型 : 预装 - C 形夹
-
可伸缩 : 是
结构特性
-
位数 : 1
-
侧面保护 : 否
接触件特性
-
PCB 端子端接区域电镀材料 : 金
-
端子基材 : 不锈钢
-
端子底板材料 : 镍
-
端子工作范围（低） : 2.1 mm [ .083 in ]
-
端子工作范围（高） : 2.7 mm [ .106 in ]
-
接触区域点的电镀材料 : 金
-
端子额定电流（最大值） (A): .5
尺寸
-
未压缩高度 : 3 mm [ .118 in ]
-
产品长度 : 3.26 mm [ .128 in ]
-
产品宽度 : 1.15 mm [ .045 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 4000
-
封装方法 : 卷带包装
