1546927-8

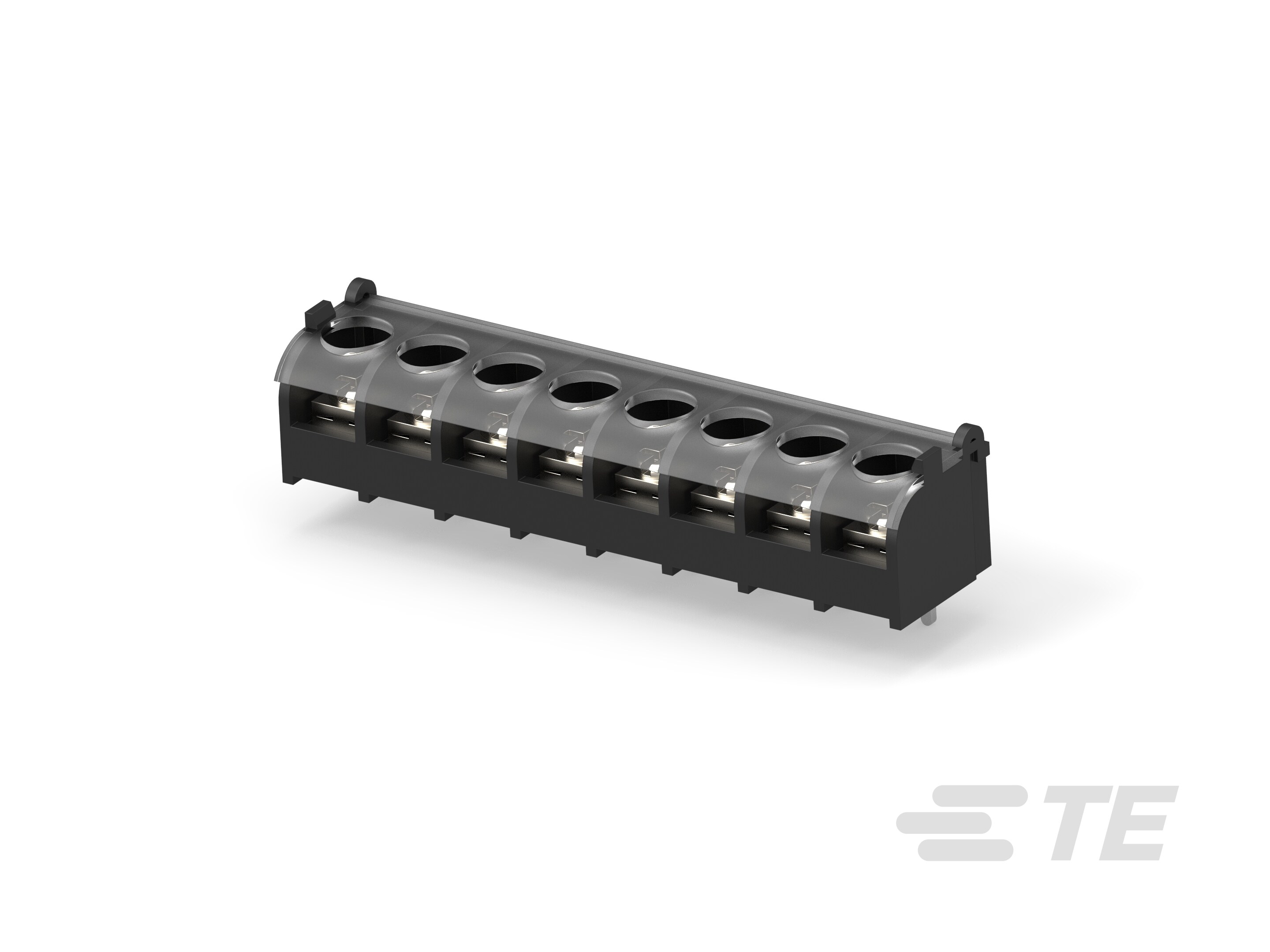

8 Position Barrier Strip, Tri-Barrier, Printed Circuit Pin Bottom Termination, Wire-to-Board, 8.26 mm [.325 in] Centerline, 1 Row, BUCHANAN 4 Series
1546927-8
8 Position Barrier Strip, Tri-Barrier, Printed Circuit Pin Bottom Termination, Wire-to-Board, 8.26 mm [.325 in] Centerline, 1 Row, BUCHANAN 4 Series
-
- Buchanan
- Buchanan 4 系列
- TE 内部编号 1546927-8
- TE 内部产品描述 8P .325 TRI-BARRIER W/COVER
-
位数 : 8
-
屏蔽带种类 : 三层阻隔
-
底部端接类型 : 印刷电路插针
-
连接器系统 : 线到板
-
中心线（间距） : 8.26 mm [ .325 in ]
文档
产品图纸
- TERMINAL BLOCK, .325 TRI BARRIER W/ COVER ENG_CD_1546927_A4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1546927-8_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1546927-8_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1546927-8_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1546927-8_A.3d_stp.zip 英文版本
数据表/目录页
- BUCHANAN TERMINAL BLOCKS CATALOG - BARRIER STRIPS ENG_CS_1308389_BARRIER_STRIPS_2110.pdf 英文版本
- 1-1773458-2_BARRIER_STRIPS_QUICK_REFERENCE_GUIDE ENG_DS_1-1773458-2_BARRIER_STRIPS_QRG_0311.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
块型 : 带支座的平底
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
级数 : 1
-
位数 : 8
-
行数 : 1
电气特征
-
工作电压 (V): 300
主体特性
-
产品方向 : 垂直
-
主要产品颜色 : 黑色
-
屏蔽带种类 : 三层阻隔
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 黄铜
-
端子额定电流（最大值） (A): 15
端接特性
-
底部端接类型 : 印刷电路插针
机械附件
-
螺钉头类型 : 一字/十字组合螺钉
-
螺纹尺寸 : M3
-
螺钉材料 : 钢
-
螺钉电镀材料 : 镍
-
安装选项 : 无
-
顶部端接类型 : 线夹组合头
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : PBT
-
中心线（间距） : 8.26 mm [ .325 in ]
尺寸
-
产品长度 : 67.23 mm [ 2.647 in ]
-
线径 (AWG): 22 – 14
-
线径 (mm²): .3 – 2
使用环境
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 150
-
封装方法 : 包装
