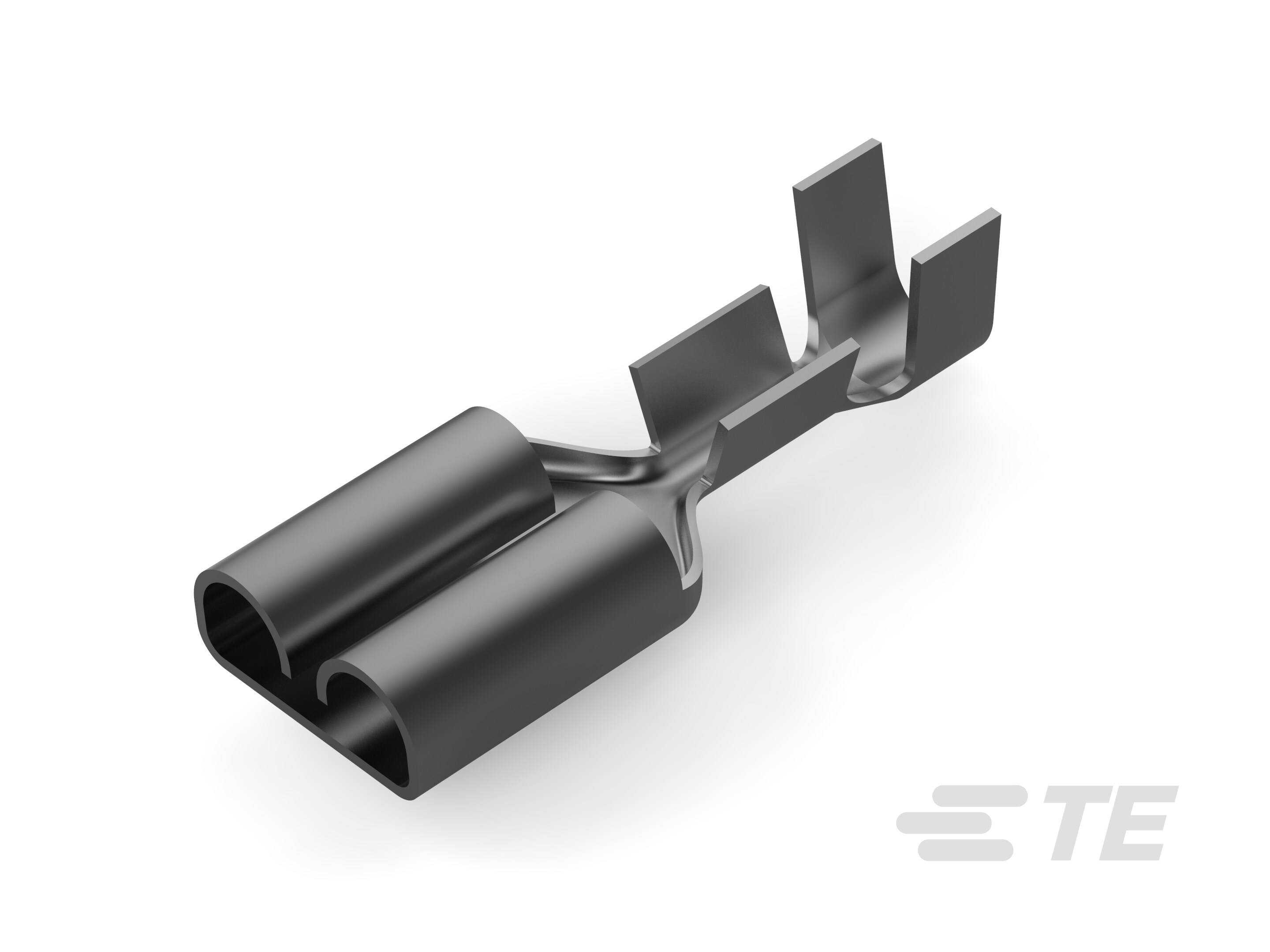

154661-2
Receptacle, 22 – 18 AWG Wire Size, .32 – .82 mm² Wire Size, Mating Tab Width 6.35 mm [.25 in], Straight, Brass, FASTIN-FASTON 250, Quick Disconnects
154661-2
Receptacle, 22 – 18 AWG Wire Size, .32 – .82 mm² Wire Size, Mating Tab Width 6.35 mm [.25 in], Straight, Brass, FASTIN-FASTON 250, Quick Disconnects
-
- FASTIN-FASTON
- FASTIN-FASTON 快接端子 250
- TE 内部编号 154661-2
- TE 内部产品描述 FF 250 REC 22-18 AWG TPBR LP
-
封装方法 : 零散零件/箱
-
工作温度范围 : -40 – 110 °C [ -40 – 230 °F ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
压接类型 : F 型压接
-
压线筒类型 : Open
文档
产品图纸
- .250 SERIES FASTIN - FASTON RECEPTACLE ENG_CD_60295_AK.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_154661-2_A_c-154661-2-a-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_154661-2_A_c-154661-2-a.2d_dxf.zip 英文版本
- ENG_CVM_CVM_154661-2_A_c-154661-2-a.3d_igs.zip 英文版本
- ENG_CVM_CVM_154661-2_A_c-154661-2-a.3d_stp.zip 英文版本
数据表/目录页
- 1654742_HOUSEHOLD_APPLIANCES_RAST5 ENG_CS_1654742_HOUSEHOLD_APPLIANCES_RAST5_0504.pdf 英文版本
产品规格
- 产品规格 S_108-5178_C1.tif 英文版本
- ENG_SS_108-5178_C1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
插入力 : 正常
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
接触件特性
-
对接公端厚度 : .81 mm [ .032 in ]
-
压接类型 : F 型压接
-
压线筒类型 : Open
-
端子电镀材料 : 锡
-
端子基材 : 黄铜
-
快速断开端子类型 : 母端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
端子方向 : 直式
端接特性
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
-
接合固定类型 : 锁定枪
尺寸
-
兼容的绝缘直径范围 : 2.16 – 3.18 mm [ .085 – .125 in ]
-
产品长度 : 20.32 mm [ .8 in ]
-
线径 (AWG): 22 – 18
-
端子材料厚度 : .3 mm [ .012 in ]
-
线径 (mm²): .32 – .82
使用环境
-
工作温度范围 : -40 – 110 °C [ -40 – 230 °F ]
-
绝缘选项 : 非绝缘
行业标准
-
与机构/标准产品兼容 : UL, CSA
包装特性
-
封装方法 : 零散零件/箱
-
封装数量 : 500
