1546310-5

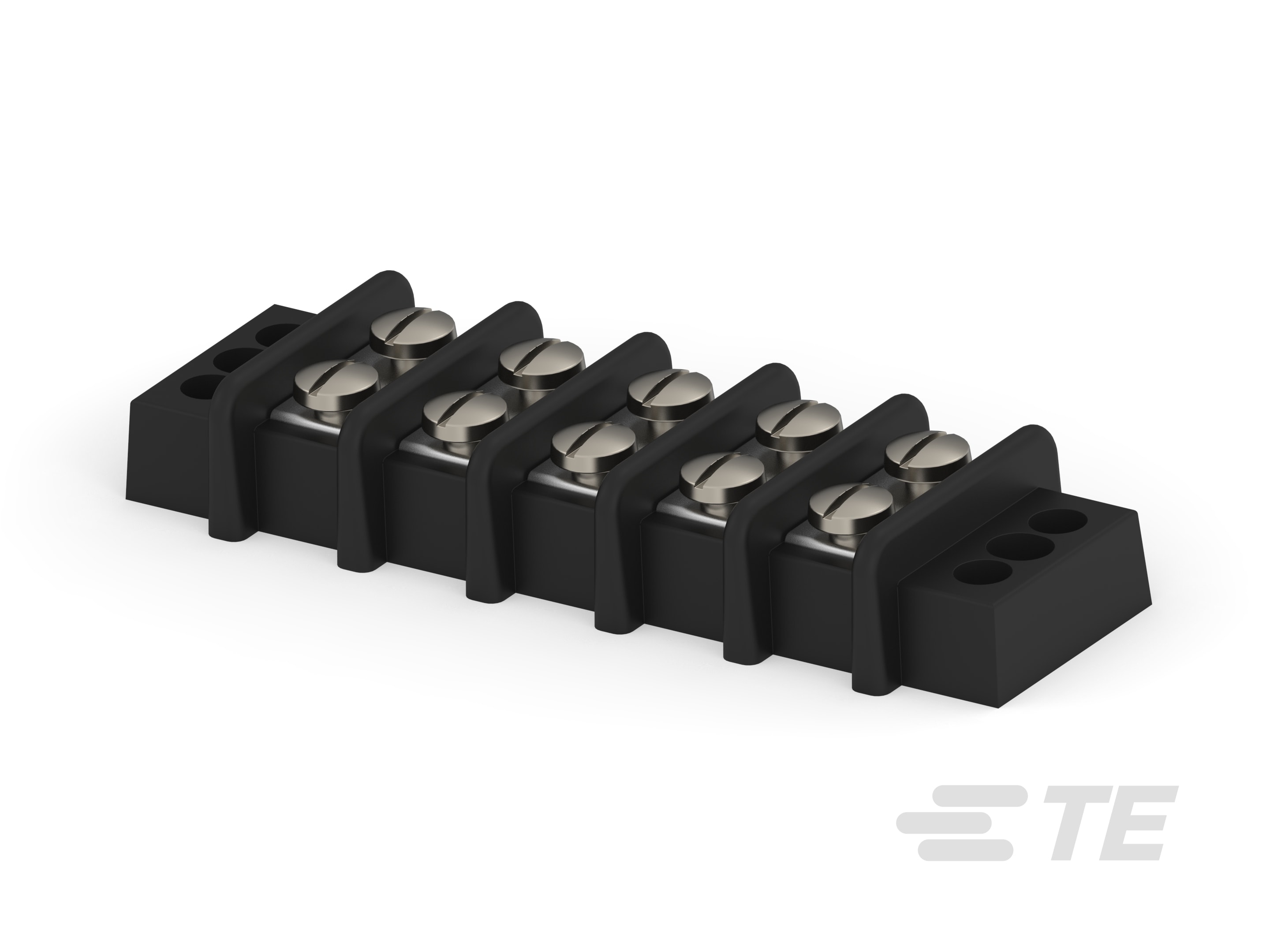

5 Position Barrier Strip, Dual Barrier, Wire-to-Wire, 14.3 mm [.563 in] Centerline, 2 Row, 300 V, 22 – 10 AWG, .3 – 6 mm² Wire, Wire & Cable
1546310-5
5 Position Barrier Strip, Dual Barrier, Wire-to-Wire, 14.3 mm [.563 in] Centerline, 2 Row, 300 V, 22 – 10 AWG, .3 – 6 mm² Wire, Wire & Cable
-
- Buchanan
- TE 内部编号 1546310-5
- TE 内部产品描述 5P .563" DR BARRIER STRIP
- 别名 ID A23565-000 AMPS-0-1546310-5
-
位数 : 5
-
屏蔽带种类 : 双层阻隔
-
连接器系统 : 线到线
-
中心线（间距） : 14.3 mm [ .563 in ]
-
行数 : 2
文档
产品图纸
- 14.3 (.563) DBL ROW BARRIER STRIP W/O WASHER ENG_CD_1546310_T6.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1546310-5_Y_c-1546310-5-y-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_1546310-5_Y_c-1546310-5-y.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1546310-5_Y_c-1546310-5-y.3d_igs.zip 英文版本
- ENG_CVM_CVM_1546310-5_Y_c-1546310-5-y.3d_stp.zip 英文版本
数据表/目录页
- BUCHANAN TERMINAL BLOCKS CATALOG - BARRIER STRIPS ENG_CS_1308389_BARRIER_STRIPS_2110.pdf 英文版本
- 1-1773458-2_BARRIER_STRIPS_QUICK_REFERENCE_GUIDE ENG_DS_1-1773458-2_BARRIER_STRIPS_QRG_0311.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
块型 : 非穿舱
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
级数 : 1
-
位数 : 5
-
行数 : 2
电气特征
-
工作电压 (V): 300
主体特性
-
产品方向 : 垂直
-
主要产品颜色 : 黑色
-
快速连接公端电镀材料 : 锡
-
屏蔽带种类 : 双层阻隔
接触件特性
-
端子基材 : 黄铜
-
端子额定电流（最大值） (A): 30
机械附件
-
螺钉头类型 : 一字/十字组合螺钉
-
螺纹尺寸 : 8-32
-
螺钉材料 : 钢
-
螺钉电镀材料 : 镍
-
安装选项 : 端安装耳
-
顶部端接类型 : 扁平组合头
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : PBT
-
中心线（间距） : 14.3 mm [ .563 in ]
尺寸
-
产品长度 : 96.8 mm [ 3.81 in ]
-
线径 (AWG): 22 – 10
-
线径 (mm²): .3 – 6
使用环境
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 80
-
封装方法 : Carton
