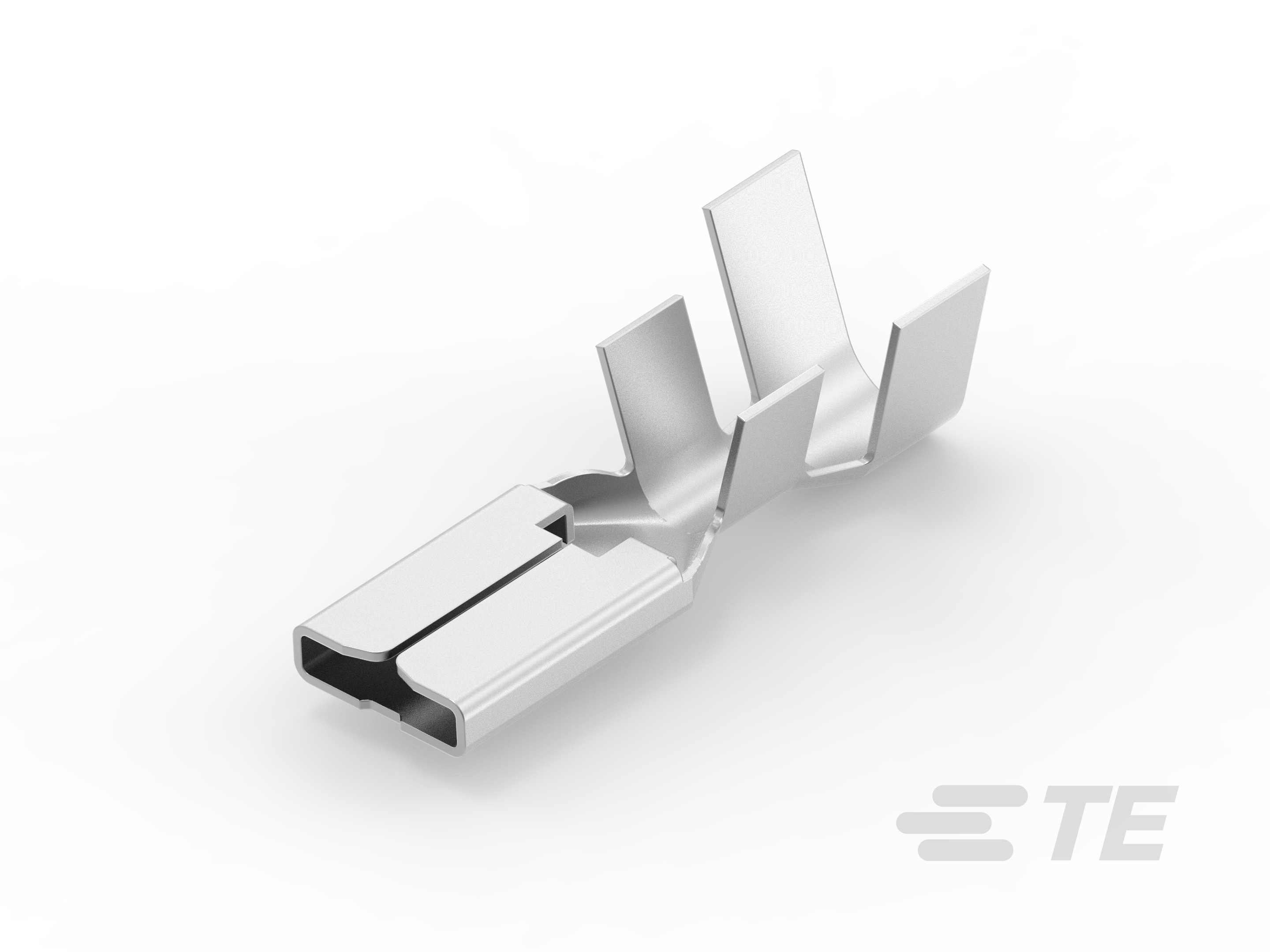

Automotive Terminals, Receptacle, Mating Tab Width 8 mm [.315 in], Tab Thickness 1 mm [.039 in], NG Power Terminals and Connectors

8MM NG1+ TERMINAL-1544966-1

1544966-1

Automotive Terminals, Receptacle, Mating Tab Width 8 mm [.315 in], Tab Thickness 1 mm [.039 in], NG Power Terminals and Connectors

    • AMP
    • NG Power Terminals and Connectors
      • ,
    • NG1
  • TE 内部编号 1544966-1
  • TE 内部产品描述 8MM NG1+ TERMINAL

  • 端子类型 : 母端

  • 对接公端宽度 : 8 mm [ .315 in ]

  • 对接公端厚度 : 1 mm [ .039 in ]

  • 端子传导 : 41 – 100 A（高功率）

  • 线径 (AWG): 9 – 7

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

使用说明书

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 可密封 : 是

  • 主要锁定特性 : 无尖刃主体

主体特性

  • 端子密封类型 : 单线密封 (SWS)

接触件特性

  • 压接类型 : F 型压接

  • 典型额定电流 (A): 67

  • 端子制造 : 冲压成形

  • 端子大小 : 8mm

  • 端子类型 : 母端

  • 对接公端宽度 : 8 mm [ .315 in ]

  • 对接公端厚度 : 1 mm [ .039 in ]

  • 接触面电镀 : 锡 (Sn)

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 导线

尺寸

  • 兼容的绝缘直径范围 : 4.9 – 5.9 mm [ .193 – .233 in ]

  • 线径 (AWG): 9 – 7

  • 线径 (mm²): 7 – 10

  • 线径查找 (mm²): 7, 8, 10

  • 线径查找 (AWG): 7, 8, 9

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度（最大值） (°C): 80, 85, 90, 100, 105, 110, 120, 125, 130, 140, 145, 150

  • 工作温度（最大值） (°F): 176, 185, 194, 212, 221, 230, 248, 257, 266, 284, 293, 302

  • 工作温度范围 : -40 – 150 °C [ -40 – 302 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

  • 符合 KOMAX 自动元件插入准则 : 年，根据版本 5.0（2018 年 3 月）

包装特性

  • 封装方法 : Reel

  • 封装数量 : 900

其他

  • 端子传导 : 41 – 100 A（高功率）
