1544615-1

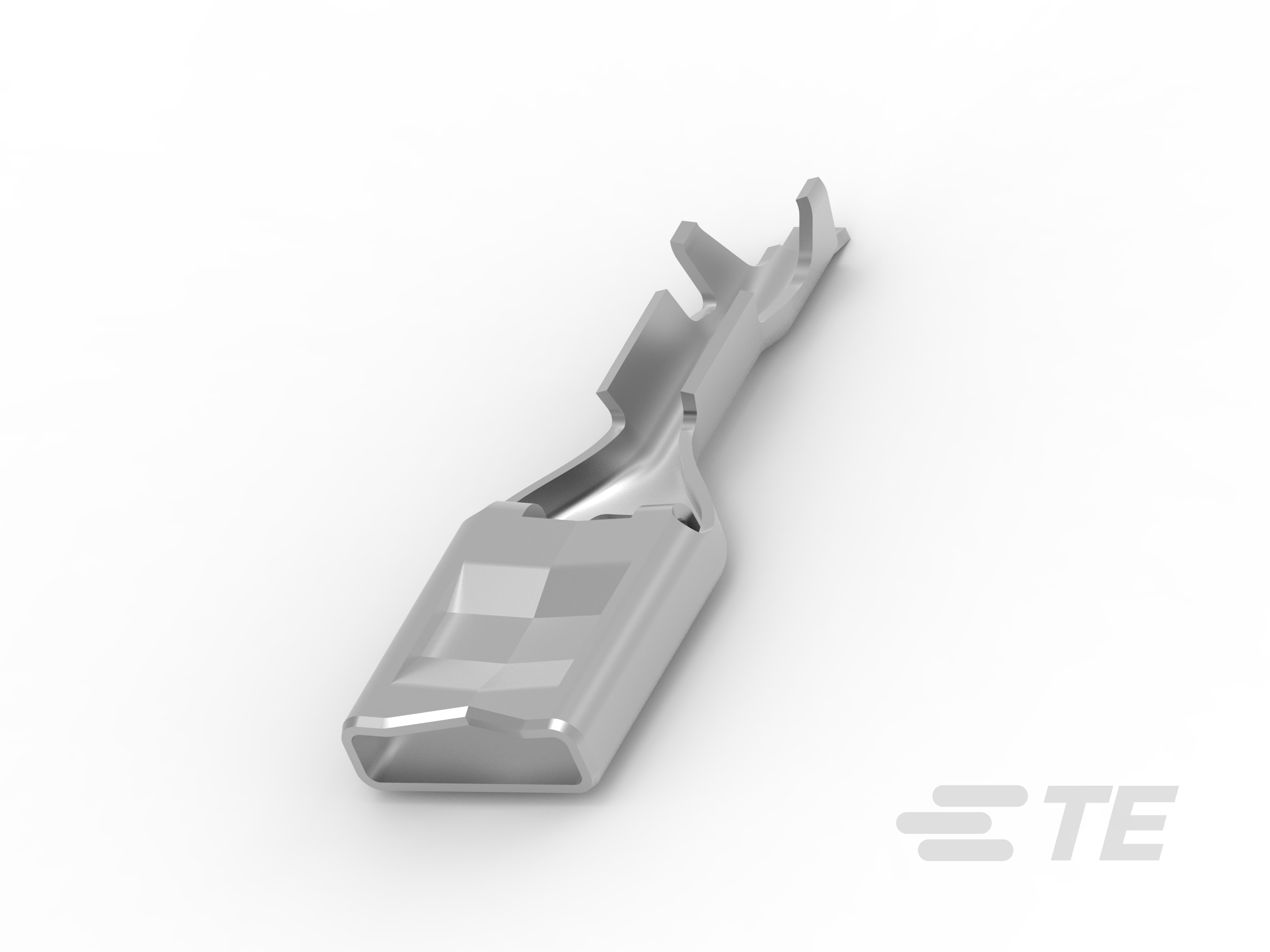

Receptacle Terminal, 22 – 18 AWG, .35 – .75 mm² Wire, 6.35 mm [.25 in] Tab Width, Tin (Sn), NG Power Terminals and Connectors

CLIP 6.35 NG1-1544615-1

1544615-1

Receptacle Terminal, 22 – 18 AWG, .35 – .75 mm² Wire, 6.35 mm [.25 in] Tab Width, Tin (Sn), NG Power Terminals and Connectors

    • AMP
    • NG1
      • ,
    • NG 电源端子和连接器
  • TE 内部编号 1544615-1
  • TE 内部产品描述 CLIP 6.35 NG1

  • 端子类型 : 母端

  • 线径 (AWG): 22 – 18

  • 线径 (mm²): .35 – .75

  • 对接公端宽度 : 6.35 mm [ .25 in ]

  • 接触面电镀 : 锡 (Sn)

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 主要锁定特性 : 无尖刃主体

  • 可密封 : 否

接触件特性

  • 端子制造 : 冲压成形

  • 端子大小 : 6.35mm

  • 压接类型 : F 型压接

  • 典型额定电流 (A): 5

  • 端子类型 : 母端

  • 对接公端宽度 : 6.35 mm [ .25 in ]

  • 接触面电镀 : 锡 (Sn)

  • 对接公端厚度 : .8 mm [ .03 in ]

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 导线

尺寸

  • 兼容的绝缘直径范围 : 1.27 – 1.78 mm [ .048 – .075 in ]

  • 线径 (AWG): 22 – 18

  • 线径 (mm²): .35 – .75

  • 线径查找 (mm²): .3 | .4 | .5 | .6 | .75

  • 线径查找 (AWG): 18 | 19 | 20 | 21 | 22

  • 公端长度 : 21.4 mm [ .84 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度（最大值） : 85 °C [ 185 °F ]

  • 工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

包装特性

  • 封装数量 : 4000

  • 封装方法 : Reel

其他

  • 端子传导 : 0 – 24 A（低功率）
