1544334-3

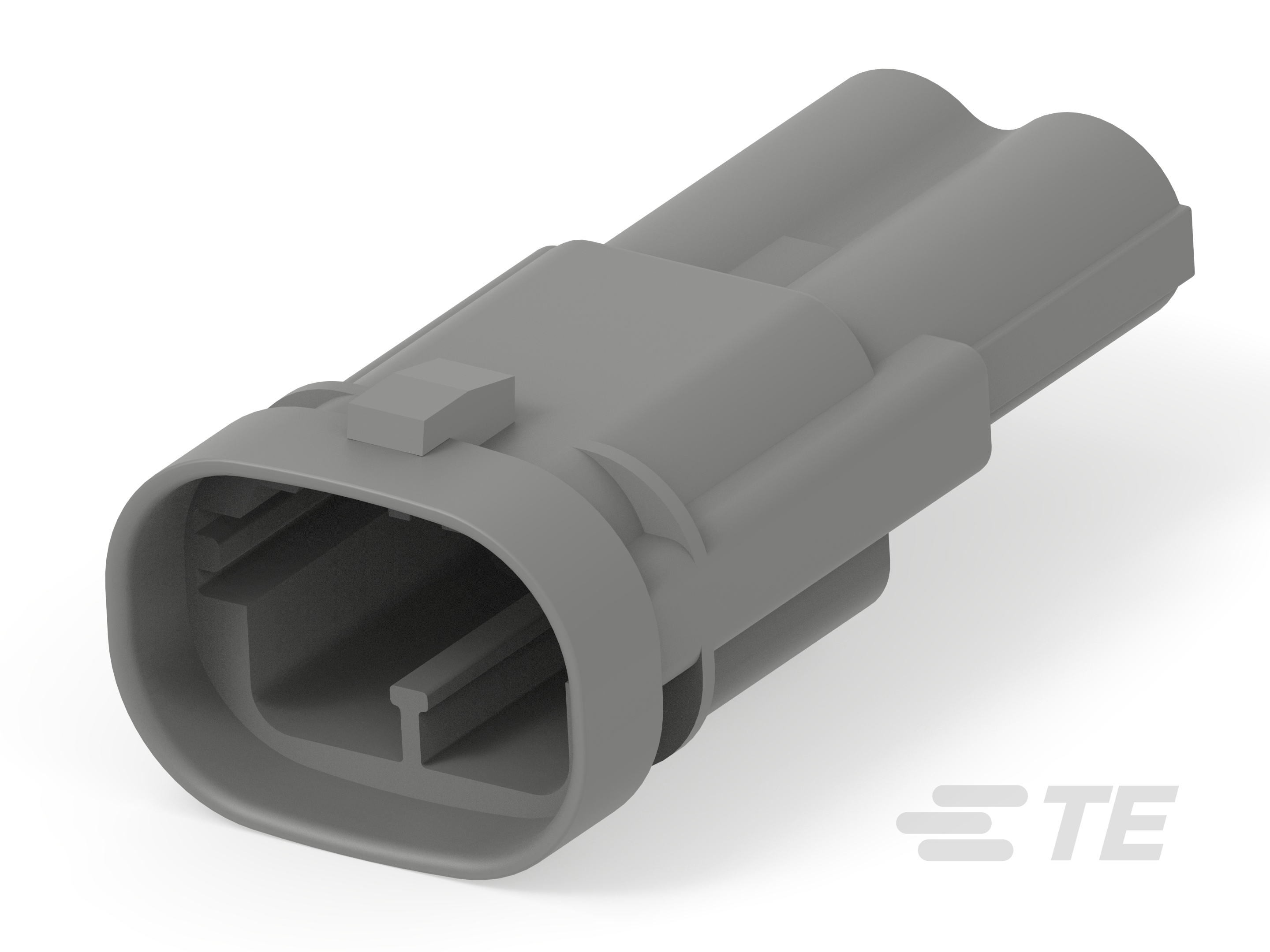

12 V, 2 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 12 mm [.472 in] Centerline, Gray, Wire & Cable, Power, Hybrid
1544334-3
12 V, 2 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 12 mm [.472 in] Centerline, Gray, Wire & Cable, Power, Hybrid
-
- AMP
- NG 电源端子和连接器 ,
- NG1
- TE 内部编号 1544334-3
- TE 内部产品描述 PL 2V 8MM NG1 MONT
- 别名 ID P801038953606
-
标称电压架构 (V): 12
-
连接器和壳体类型 : 公端子护套
-
位数 : 2
-
可密封 : 否
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
文档
产品图纸
- PORTE-LANGUETTES 2V 8mm NG1 ETANCHE 2 WAY SEALED 8mm NG1 TAB HOUSING ENG_CD_1544334_F.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1544334-3_D.pdf 英文版本
- 下载查看 ENG_CVM_1544334-3_D.3d_igs.zip 英文版本
- ENG_CVM_1544334-3_D.3d_stp.zip 英文版本
- ENG_CVM_1544334-3_D.2d_dxf.zip 英文版本
产品规格
- 产品规格 FRE_SS_108-15346_E.pdf 法语
使用说明书
- 使用说明书（非美国） ENG_SS_411-15697_G.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 公端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
工作电压 (VDC): 13
-
标称电压架构 (V): 12
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 灰色
接触件特性
-
端子类型 : 母端
-
端子大小 : 8mm
-
对接公端宽度 : 8 mm [ .314 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 是
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 12 mm [ .472 in ]
尺寸
-
连接器高度 : 25 mm [ .984 in ]
-
产品长度 : 31.8 mm [ 1.252 in ]
-
产品宽度 : 65.4 mm [ 2.575 in ]
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
-
工作温度（最大值） : 125 °C [ 257 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94HB
包装特性
-
封装数量 : 800
-
封装方法 : Box
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
