1544226-1

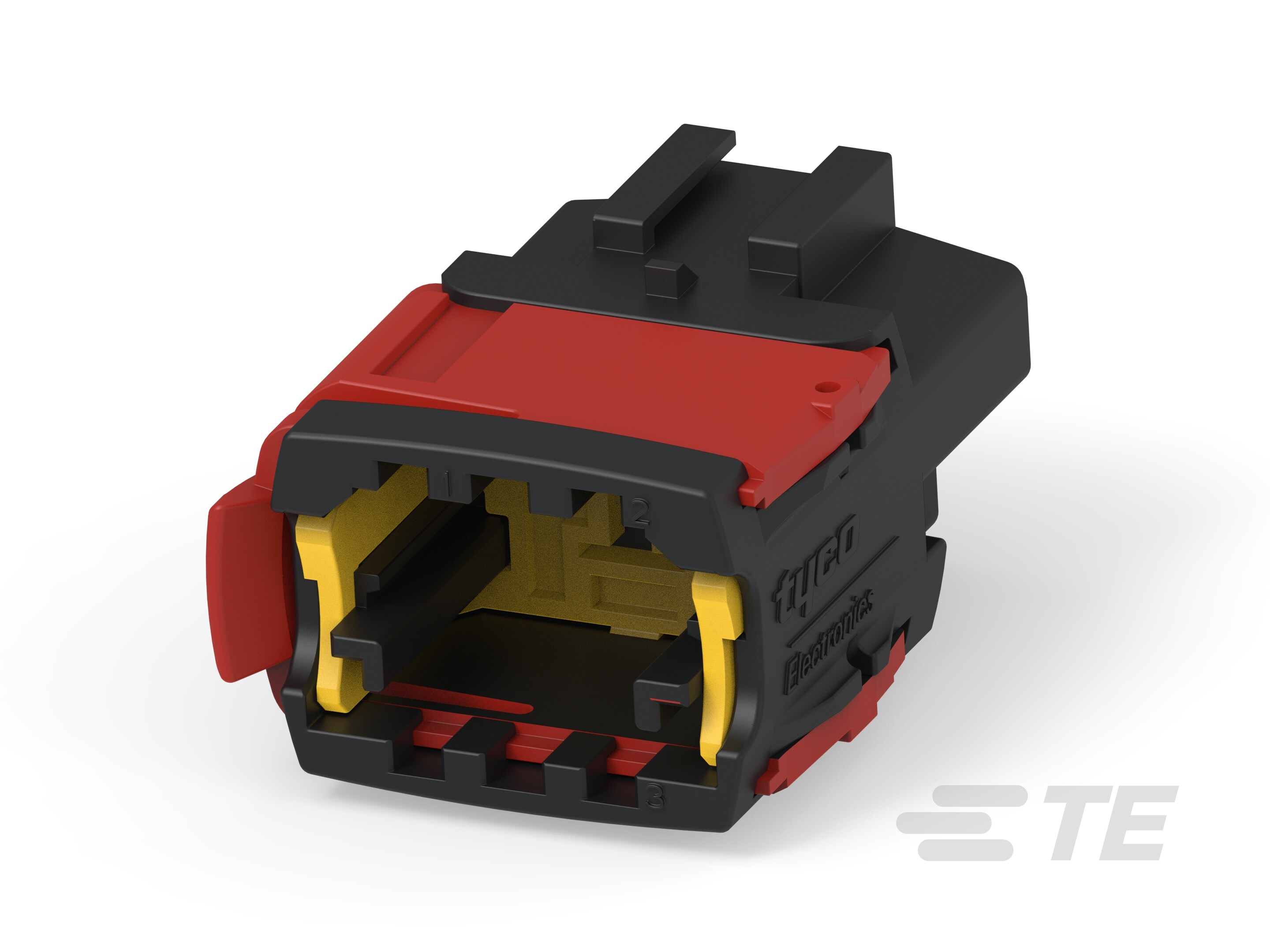

12 V, 3 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 5.95 mm [.234 in] Centerline, Black, Wire & Cable, Power, Hybrid
1544226-1
12 V, 3 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 5.95 mm [.234 in] Centerline, Black, Wire & Cable, Power, Hybrid
-
- AMP
- NG1 ,
- NG 电源端子和连接器
- TE 内部编号 1544226-1
- TE 内部产品描述 PL 3V 6,35 MM NG1
- 别名 ID P801038973602
-
连接器和壳体类型 : 公端子护套
-
位数 : 3
-
可密封 : 否
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
-
行数 : 2
文档
产品图纸
- 3 WAY TAB HOUSING 6.35NG1 英文版本
- 3 WAY TAB HOUSING 6.35NG1 ENG_CD_1544226_E.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1544226-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1544226-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1544226-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1544226-1_B.3d_stp.zip 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-15687_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 公端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 3
-
行数 : 2
电气特征
-
标称电压架构 (V): 12
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 公端
-
端子大小 : 6.35mm
-
对接公端宽度 : 6.35 mm [ .25 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 是
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 5.95 mm [ .234 in ]
尺寸
-
连接器高度 : 51.5 mm [ 2.028 in ]
-
产品长度 : 25.4 mm [ 1 in ]
-
产品宽度 : 44.5 mm [ 1.752 in ]
-
行间距 : 4.24 mm [ .167 in ]
使用环境
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
-
工作温度（最大值） : 100 °C [ 212 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94HB
包装特性
-
封装方法 : Box
-
封装数量 : 600
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
