1544218-1

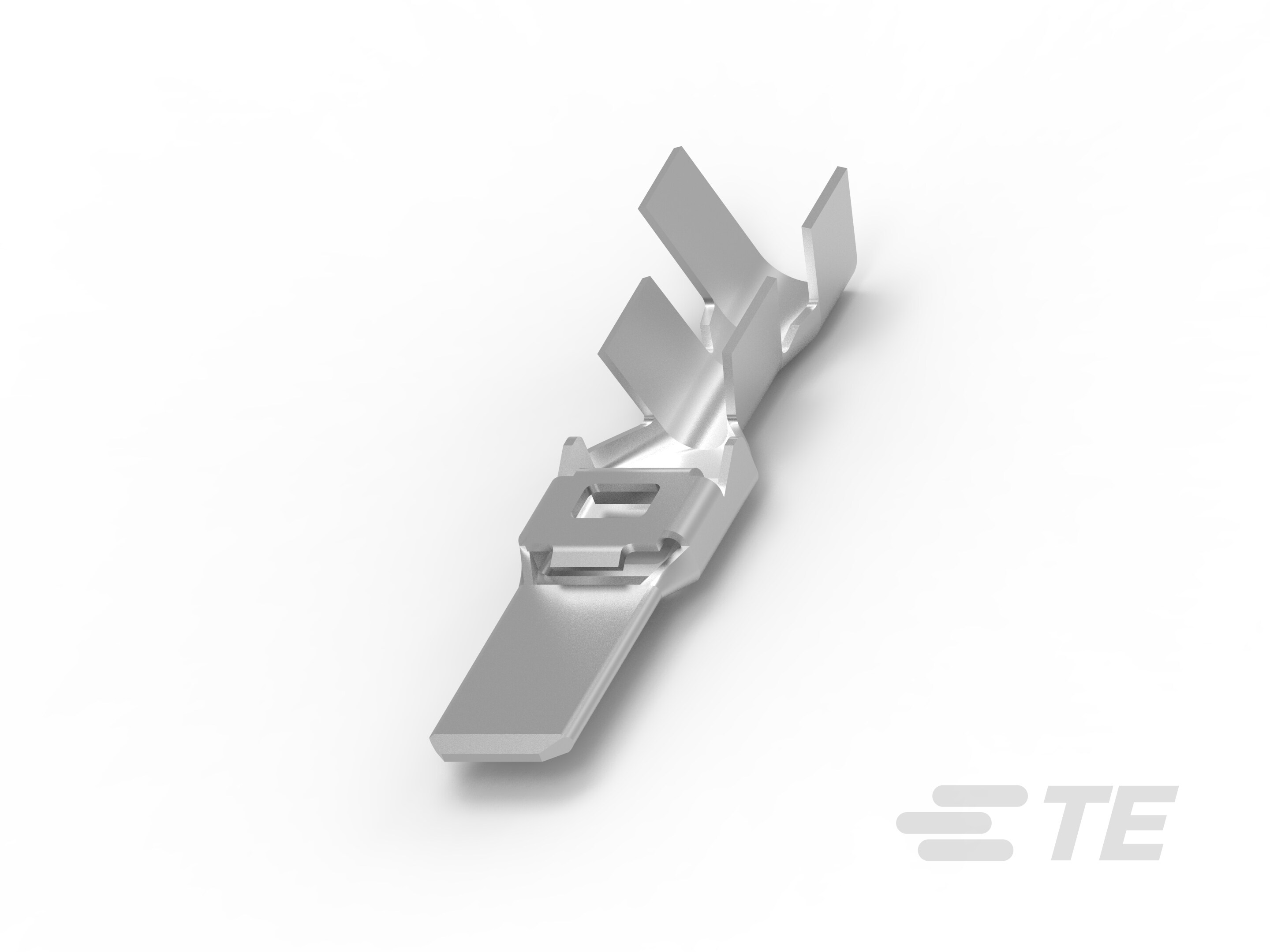

Tab Terminal, 13 – 9 AWG, 2.5 – 6 mm² Wire, 6.3 mm [.25 in] Tab Width, Tin (Sn), .8 mm [.03 in] Tab Thickness, NG Power Terminals and Connectors
1544218-1
Tab Terminal, 13 – 9 AWG, 2.5 – 6 mm² Wire, 6.3 mm [.25 in] Tab Width, Tin (Sn), .8 mm [.03 in] Tab Thickness, NG Power Terminals and Connectors
-
- AMP
- NG 电源端子和连接器 ,
- NG1
- TE 内部编号 1544218-1
- TE 内部产品描述 LANGUETTE 6,3 NG1
- 别名 ID P3010130854
-
端子类型 : 公端
-
线径 (AWG): 13 – 9
-
线径 (mm²): 2.5 – 6
-
对接公端宽度 : 6.3 mm [ .25 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- LANGUETTE 6.3 NG1 POUR FIL 2.5 a 6 mm2 英文版本
- LANGUETTE 6.3 NG1 POUR FIL 2.5 a 6 mm2 C_1544218_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1544218-1_D.pdf 英文版本
- 下载查看 ENG_CVM_1544218-1_D.3d_igs.zip 英文版本
- ENG_CVM_1544218-1_D.3d_stp.zip 英文版本
- ENG_CVM_1544218-1_D.2d_dxf.zip 英文版本
产品规格
- 应用规格 GER_SS_114-18022_N.pdf 德语
使用说明书
- 使用说明书（非美国） ENG_SS_411-15687_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 无尖刃主体
-
可密封 : 否
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : 6.3mm
-
压接类型 : F 型压接
-
典型额定电流 (A): 46
-
端子类型 : 公端
-
对接公端宽度 : 6.3 mm [ .25 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .8 mm [ .03 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
兼容的绝缘直径范围 : 2.8 – 4.2 mm [ .11 – .165 in ]
-
线径 (AWG): 13 – 9
-
线径 (mm²): 2.5 – 6
-
线径查找 (mm²): 2.5 | 3 | 4 | 5 | 6
-
线径查找 (AWG): 10 | 11 | 12 | 13 | 9
-
公端长度 : 31.1 mm [ 1.22 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 125 °C [ 212 °F ]
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
包装特性
-
封装数量 : 1700
-
封装方法 : Reel
其他
-
端子传导 : 41 – 100 A（高功率）
