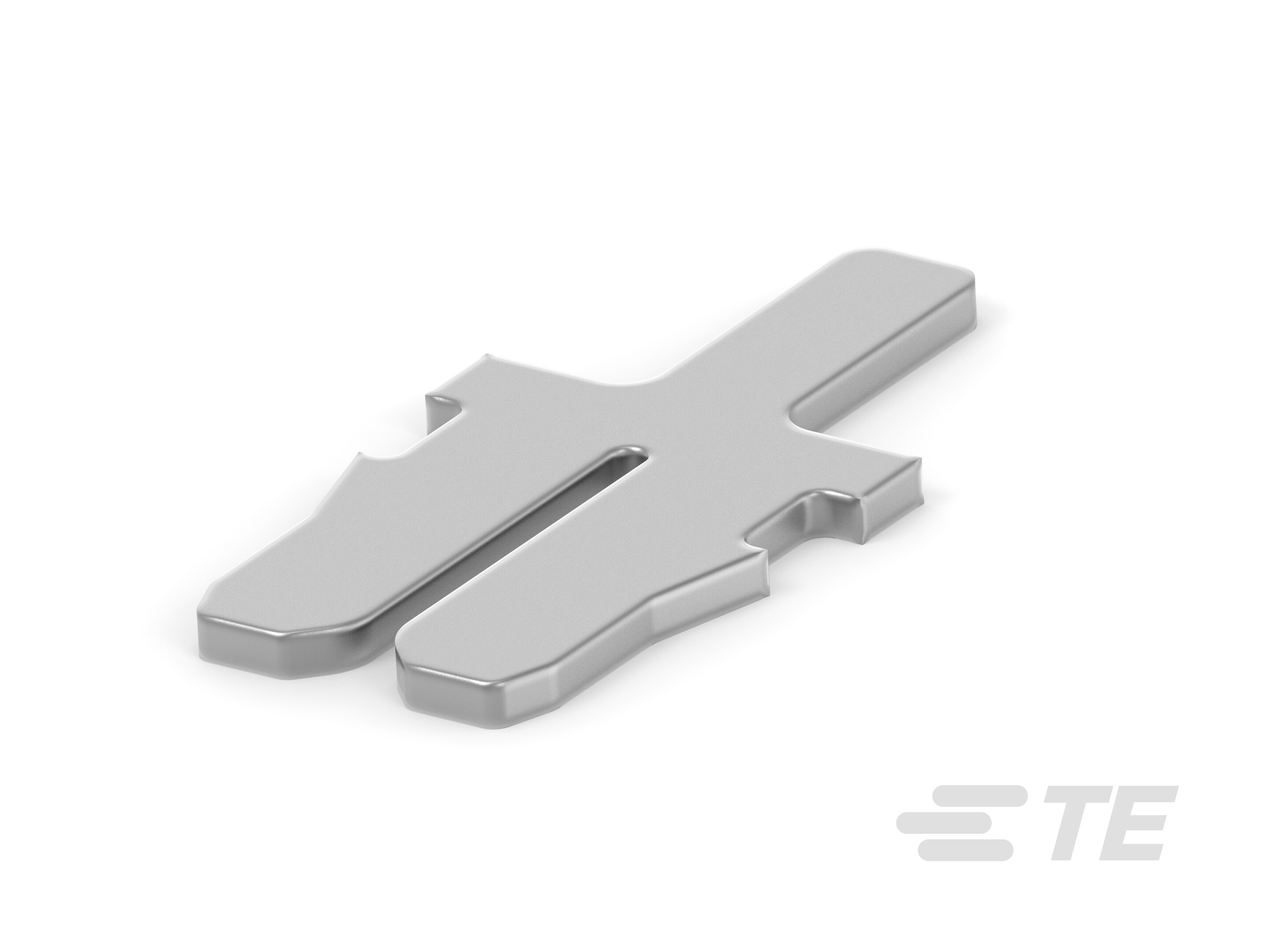

1534682-1
Solder Post, .36 – .45 mm Magnet Wire, 27 – 25 AWG Magnet Wire, Insulation Displacement (IDC), Tin Plating, MAG-MATE, Magnet Wire Terminals
1534682-1
Solder Post, .36 – .45 mm Magnet Wire, 27 – 25 AWG Magnet Wire, Insulation Displacement (IDC), Tin Plating, MAG-MATE, Magnet Wire Terminals
-
- MAG-MATE
- TE 内部编号 1534682-1
- TE 内部产品描述 MAG-MATE CONTACT .187,WITH SOLDER PIN
-
漆包线端子类型 : 焊柱
-
与孔位尺寸兼容 : 尺寸 1
-
电磁线尺寸 (mm): .36 – .45
-
电磁线尺寸 (AWG): 27 – 25
-
线缆端接方法 : 绝缘刺破 (IDC)
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1534682-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1534682-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1534682-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1534682-1_A.3d_stp.zip 英文版本
数据表/目录页
- CAVITY FOR MAG-MATE CONTACT WITH SOLDER PIN ENG_DS_411-18516_A2.pdf 英文版本
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2140_C.pdf 英文版本
- 产品规格 ENG_SS_108-2012_J4.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯 | 漆包线
主体特性
-
与孔位尺寸兼容 : 尺寸 1
接触件特性
-
漆包线端子类型 : 焊柱
-
端子电镀材料 : 锡
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
尺寸
-
端子高度 : 3.4 mm [ .133 in ]
-
电磁线尺寸 (mm): .36 – .45
-
电磁线尺寸 (AWG): 27 – 25
-
材料厚度（电磁线侧） : .32 mm [ .013 in ]
-
产品长度 : 6.6 mm [ .26 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]
操作/应用
-
与电线基础材料兼容 : 铜 | 铝
包装特性
-
封装方法 : Box | Reel | 卷/箱
