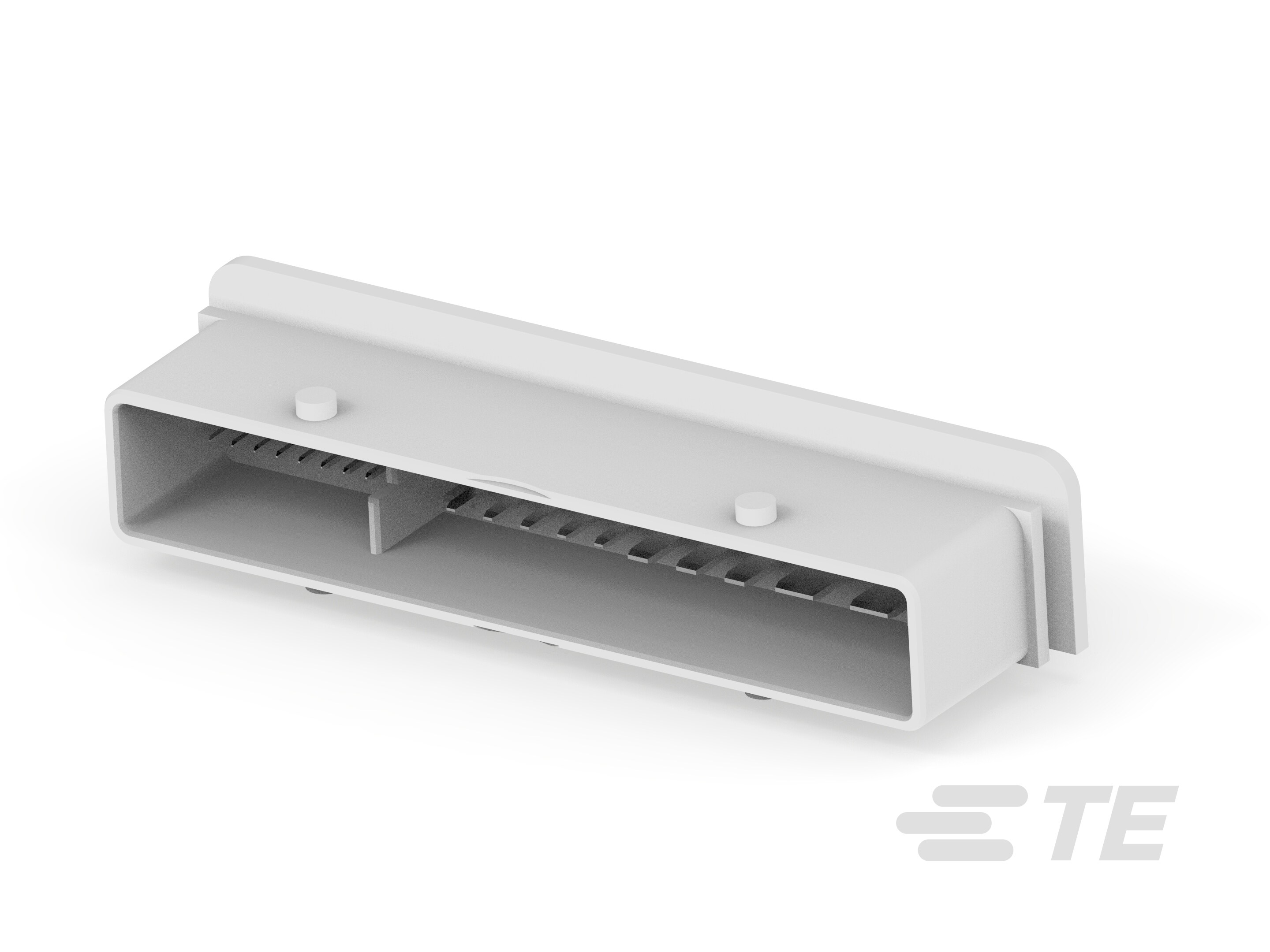

Name: TAB HEADER ASSY 38P
Brand: MQS

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

节数 : 2
PCB 安装方向 : 水平
位数 : 38
行数 : 4

电气特征

标称电压架构 (V): 12
额定电压（最大值） (VDC): 12
工作电压 (VDC): 12

主体特性

连接器和键控代码 : B
主要产品颜色 : 白色

接触件特性

端接特性

PCB 端接方法 : 通孔 - 焊接

机械附件

壳体特性

中心线（间距） (mm): 2.54 | 4.2 | 5.5
中心线（间距） (in): .1 | .16 | .21

尺寸

连接器长度 : 32.3 mm [ 1.26 in ]
PCB 厚度（建议） : 1.6 mm [ .063 in ]
连接器宽度 : 97.8 mm [ 3.814 in ]

使用环境

工作温度（最大值） (°C): 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 | 110 | 120
工作温度（最大值） (°F): 248
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

操作/应用

屏蔽 : 否
电路应用 : 电源和信号

包装特性

封装方法 : Tray
封装数量 : 12

1534531-2

Horizontal, Wire-to-Board, 38 Position, 4 Row, 2.54mm / 4.2mm / 5.5mm [.1in / .16in / .21in] Centerline, Tin (Sn), AMP MCP Connector System

1534531-2

Horizontal, Wire-to-Board, 38 Position, 4 Row, 2.54mm / 4.2mm / 5.5mm [.1in / .16in / .21in] Centerline, Tin (Sn), AMP MCP Connector System

PCB 安装方向 : 水平

PCB 端接方法 : 通孔 - 焊接

可密封 : 否

中心线（间距） (mm): 2.54 | 4.2 | 5.5

中心线（间距） (in): .1 | .16 | .21

连接器系统 : 线到板

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

接头类型 : 全部带罩

混合板端连接器 : 是

连接器产品类型 : 连接器组件

可密封 : 否

连接器系统 : 线到板

连接器和端子端接到 : 印刷电路板

结构特性

节数 : 2

PCB 安装方向 : 水平

位数 : 38

行数 : 4

电气特征

标称电压架构 (V): 12

额定电压（最大值） (VDC): 12

工作电压 (VDC): 12

主体特性

连接器和键控代码 : B

主要产品颜色 : 白色

接触件特性

端子类型 : 公端

对接公端厚度 (mm): .6 | .63 | .8

对接公端厚度 (in): .02 | .025 | .03

对接公端宽度 (mm): .63 | 1.5 | 2.8 | 4.8

对接公端宽度 (in): .025 | .06 | .11 | .188

端子接触部电镀材料 : 锡 (Sn)

端接特性

PCB 端接方法 : 通孔 - 焊接

机械附件

PCB 安装对准 : 带有

接合对准 : 带有

PCB 安装固定类型 : 板锁

安装孔 : 不带

PCB 安装固定 : 带有

接合固定类型 : 锁定接口

面板安装特性 : 带有

连接器安装类型 : 面板安装

壳体特性

中心线（间距） (mm): 2.54 | 4.2 | 5.5

中心线（间距） (in): .1 | .16 | .21

尺寸

连接器长度 : 32.3 mm [ 1.26 in ]

PCB 厚度（建议） : 1.6 mm [ .063 in ]

连接器宽度 : 97.8 mm [ 3.814 in ]

使用环境

工作温度（最大值） (°C): 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 | 110 | 120

工作温度（最大值） (°F): 248

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

操作/应用

屏蔽 : 否

电路应用 : 电源和信号

包装特性

封装方法 : Tray

封装数量 : 12
