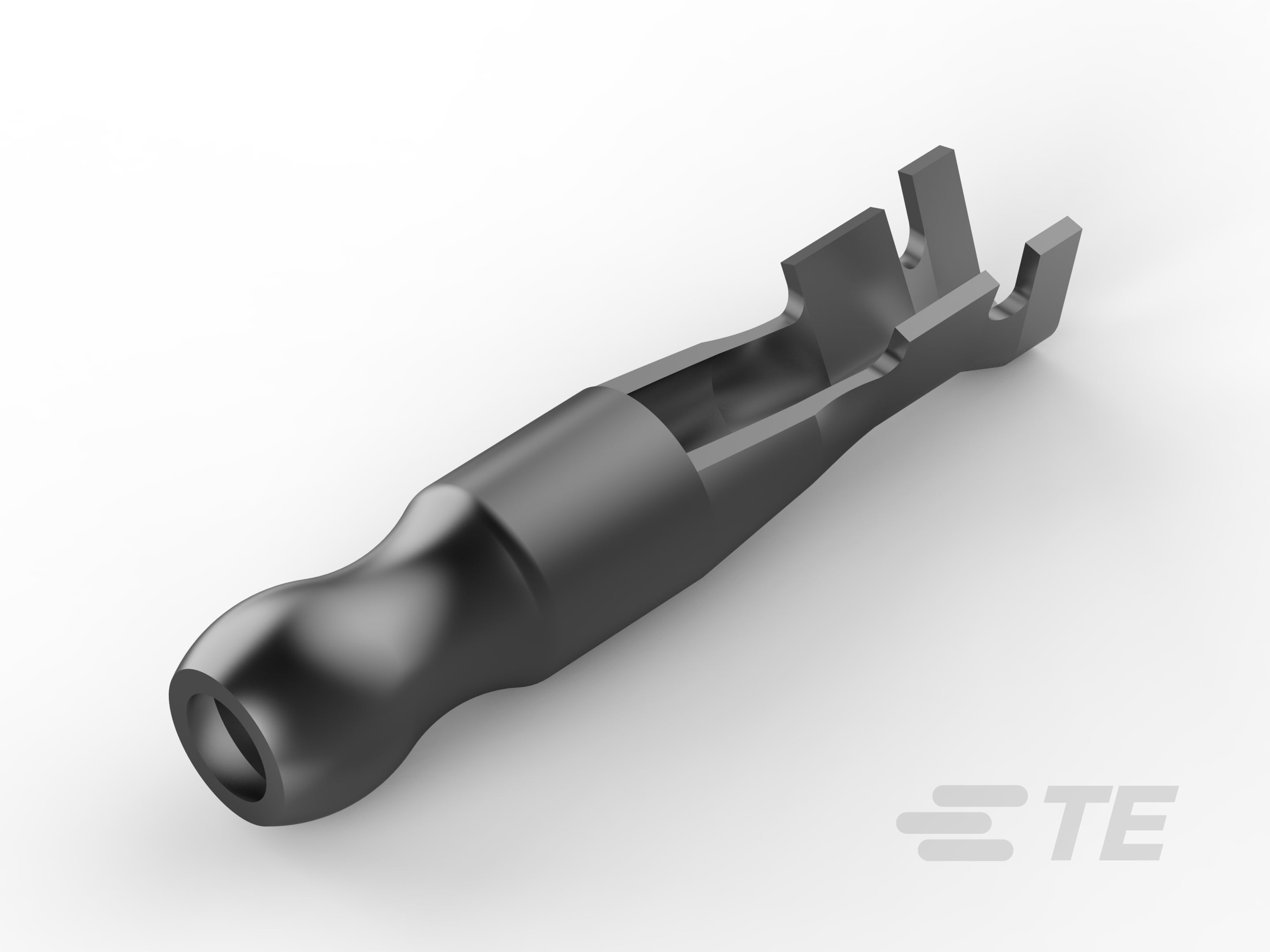

Shur-Plug Terminal, 4.57 mm [.18 in] Pin Diameter, 18 – 16 AWG, .8 – 1.3 mm² Wire, 1624 – 2582 CMA, 22 mm [.867 in] Length, Open Barrel, SHUR-PLUG 180
153209-2
Shur-Plug Terminal, 4.57 mm [.18 in] Pin Diameter, 18 – 16 AWG, .8 – 1.3 mm² Wire, 1624 – 2582 CMA, 22 mm [.867 in] Length, Open Barrel, SHUR-PLUG 180
-
- SHUR-PLUG 180
- TE 内部编号 153209-2
- TE 内部产品描述 SHUR PLUG .18 DIA REC 18-16 AWG TPBR
-
压接导线端子类型 : Shur 插头
-
接合插针直径 : 4.57 mm [ .18 in ]
-
兼容的绝缘直径范围 (mm): 1.9 – 2.8 | 2.8
-
兼容的绝缘直径范围 (in): .075 – .11 | .11
-
线径 (AWG): 18 – 16
-
线径 (mm²): .8 – 1.3
文档
产品图纸
- Dimensional Drawing .180 (4,57) DIA SHUR PLUG ENG_CD_153209_D3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_153209-2_L.pdf 3D
- 下载查看 ENG_CVM_CVM_153209-2_L.2d_dxf.zip 英文版本
- ENG_CVM_CVM_153209-2_L.3d_igs.zip 英文版本
- ENG_CVM_CVM_153209-2_L.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-1889_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑 | 绝缘穿刺
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压接导线端子类型 : Shur 插头
-
接合插针直径 : 4.57 mm [ .18 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 锡
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 (mm): 1.9 – 2.8 | 2.8
-
兼容的绝缘直径范围 (in): .075 – .11 | .11
-
线径 (AWG): 18 – 16
-
线径 (mm²): .8 – 1.3
-
线径 (CMA): 1624 – 2582
-
压线筒内径 (mm): 1.14 | 2.03
-
压线筒内径 (in): .045 | .8
-
端子材料厚度 : .46 mm [ .018 in ]
-
产品总长度 : 22 mm [ .867 in ]
使用环境
-
绝缘选项 : 非绝缘
