1513156-2

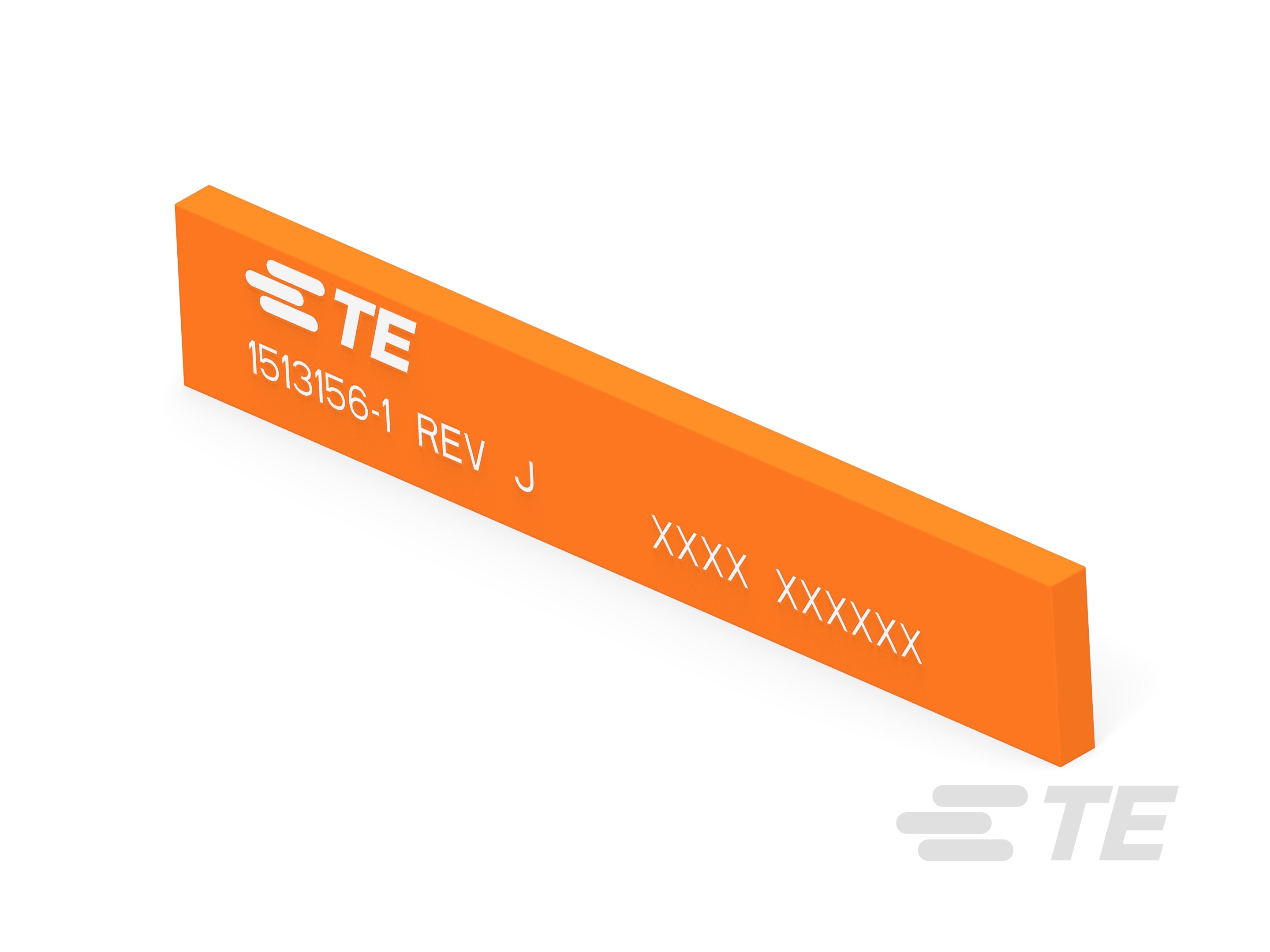

PCB Antenna, Single Band, ISM / LoRaWAN / Zigbee, Internal/Embedded Mount, Surface Mount, Omnidirectional, Gain 0 < 3 dBi

PCB SINGLE BAND ANTENNA BULK PACKED-1513156-2

1513156-2

PCB Antenna, Single Band, ISM / LoRaWAN / Zigbee, Internal/Embedded Mount, Surface Mount, Omnidirectional, Gain 0 < 3 dBi

  • TE 内部编号 1513156-2
  • TE 内部产品描述 PCB SINGLE BAND ANTENNA BULK PACKED

  • 无线应用 : ISM, Zigbee, 远程广域网

  • 安装位置 : 内部/嵌入式

  • 安装类型 : 表面贴装

  • 频率类别 : 902 – 930

  • 天线类型 : PCB

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 天线产品类型 : 天线

结构特性

  • 安装位置 : 内部/嵌入式

  • 天线类型 : PCB

  • 频带类型 : 单频段

  • 天线种类 : PCB

电气特征

  • 阻抗 (Ω): 50

  • VSWR（最大值） : <2.5:1

  • 天线操作 : 无源

信号特征

  • 频率类别 : 902 – 930

  • 峰值增益 (dBi): 0 < 3

  • 增益（最大值） (dB): 1

主体特性

  • 产品重量 : .9 g [ .032 oz ]

机械附件

  • 安装类型 : 表面贴装

  • 极化 : 线性

尺寸

  • 产品高度 : 1.57 mm [ .062 in ]

  • 产品长度 : 38.1 mm [ 1.5 in ]

  • 产品宽度 : 6.6 mm [ .26 in ]

操作/应用

  • 方向性 : 全方向

  • 无线标准 : 915 ISM 和 ZigBee 美国

行业标准

  • 无线应用 : ISM, Zigbee, 远程广域网

  • 主要应用 : ISM, Zigbee, 远程广域网

产品供货情况

  • 适用区域 : 欧盟, 美洲

包装特性

  • 封装方法 : 袋和盒

其他

  • 精度级别 : 标准
