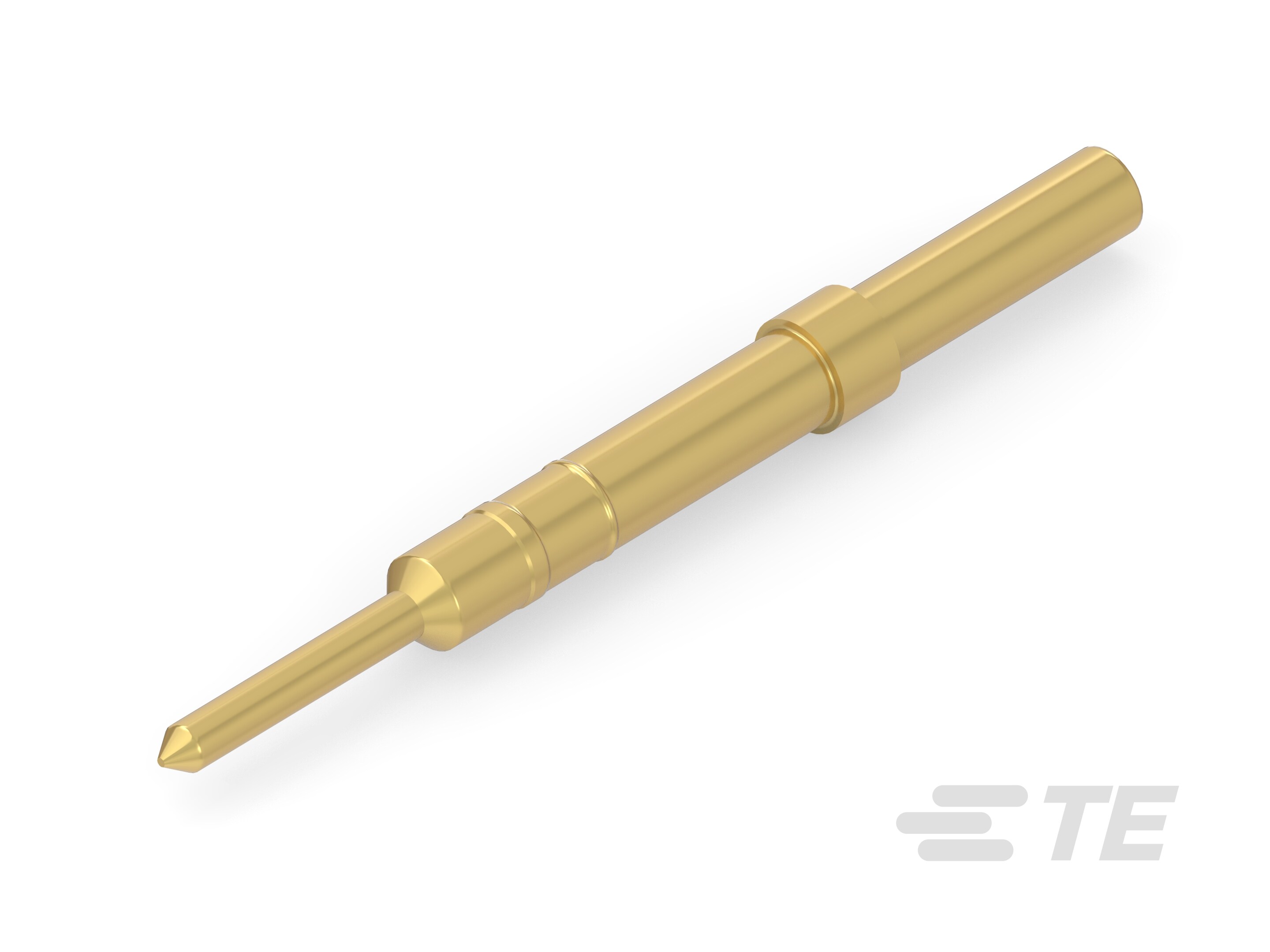

1488145-1
Pin Contact, 1 Position, Wire & Cable, Straight, RG 174, Gold, Contact Mating Retention, 1 A, High Speed Data, -40 – 212 °F [-40 – 100 °C]
1488145-1
Pin Contact, 1 Position, Wire & Cable, Straight, RG 174, Gold, Contact Mating Retention, 1 A, High Speed Data, -40 – 212 °F [-40 – 100 °C]
- TE 内部编号 1488145-1
- TE 内部产品描述 PIN CONT.JACK SMB
-
端子类型 : 插针
-
位数 : 1
-
连接器和端子端接到 : 电线和电缆
-
端子方向 : 直式
-
与射频电缆类型兼容 : RG 174
文档
产品图纸
- PIN CONTACT, JACK, RG-174, FAKRA II ENG_CD_1488145-C_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1488145-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1488145-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1488145-1_B.3d_stp.zip 英文版本
- ENG_CVM_CVM_1488145-1_B.3d_igs.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-2129_A3.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器和端子端接到 : 电线和电缆
-
与射频电缆类型兼容 : RG 174
结构特性
-
位数 : 1
接触件特性
-
端子类型 : 插针
-
端子方向 : 直式
-
端子接触部电镀材料 : 金
-
端子接合固定 : 带有
-
端子额定电流（最大值） (A): 1
使用环境
-
工作温度范围 : -40 – 100 °C [ -40 – 212 °F ]
操作/应用
-
电路应用 : 高速数据
