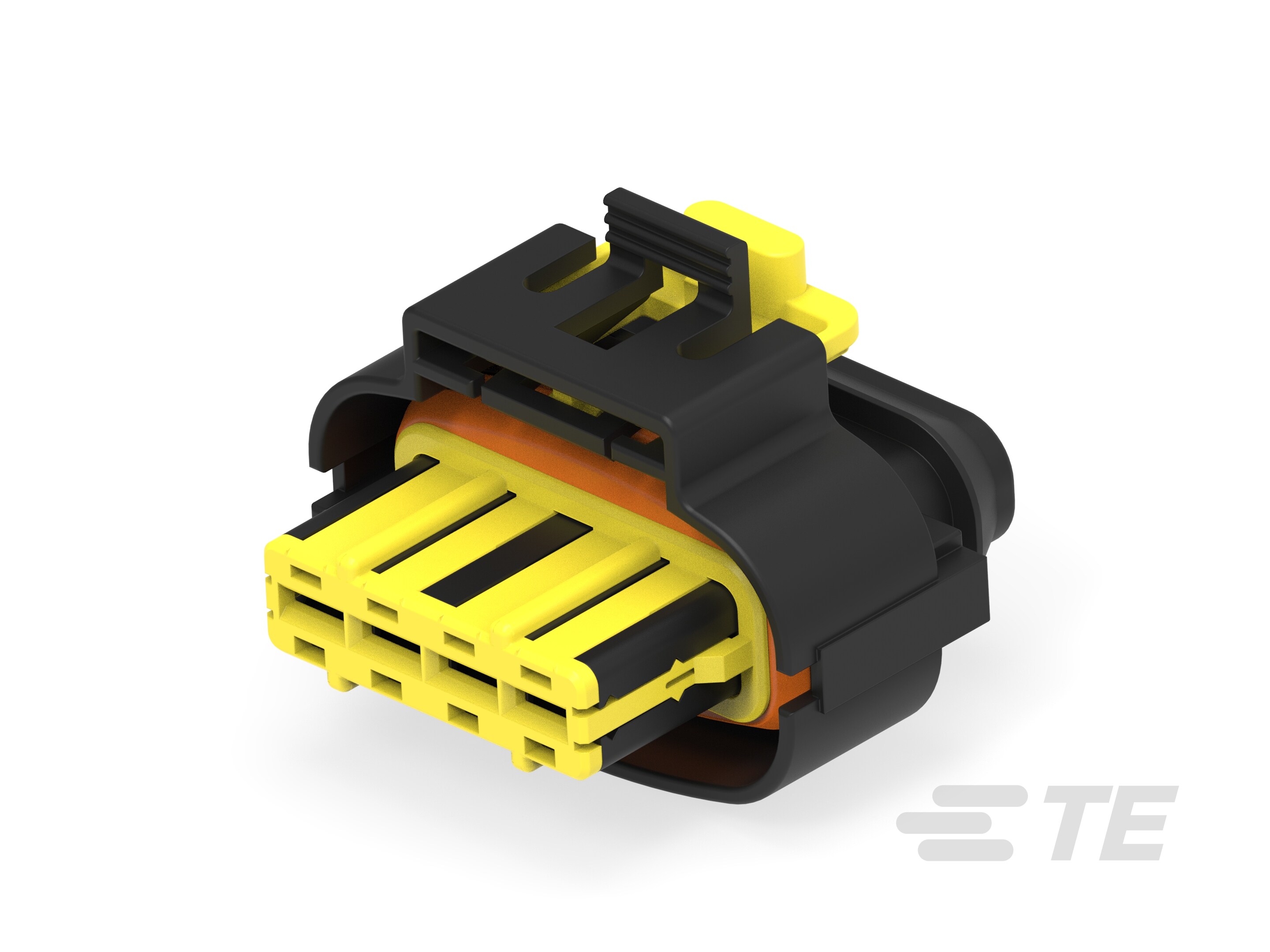

4 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Device, 5 mm [.197 in] Centerline, Sealed Sensor Connector SSC System
1480968-1
4 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Device, 5 mm [.197 in] Centerline, Sealed Sensor Connector SSC System
-
- 密封连接器 SSC 系统
- TE 内部编号 1480968-1
- TE 内部产品描述 ASSY 4 POSN. 2,8MM REC.
-
位数 : 4
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
连接器系统 : 线到板, 线到设备
-
中心线（间距） : 5 mm [ .197 in ]
文档
产品图纸
- Housing Assy 4p Sensor Flat Rec. ENG_CD_1480968_F_CD_1480968_F.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1480968-1_D.pdf 3D
- 下载查看 ENG_CVM_CVM_1480968-1_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1480968-1_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_1480968-1_D.3d_stp.zip 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-37058_A.pdf 英文版本
- ENG_SS_411-37065_A.pdf 英文版本
Product And Material Test Reports
- HOUSING ASSY 4P SENSOR FLAT REC. POR_PMTR_RL130981_1_RL130981.pdf 葡萄牙语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板, 线到设备
-
可密封 : 是
-
主要锁定特性 : 端子上
接触件特性
-
端子类型 : 母端
-
端子大小 : 2.8mm
-
对接公端宽度 : 2.8 mm [ .11 in ]
壳体特性
-
外壳材料 : PA GF
-
中心线（间距） : 5 mm [ .197 in ]
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
电气特征
-
工作电压 (VDC): 12
-
标称电压架构 (V): 12
其他
-
可维修 : 是
-
能够保证连接器位置 : 是
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化
-
端子位置保证 : 是
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
包装特性
-
封装方法 : Box
-
封装数量 : 660
尺寸
-
连接器高度 : 25 mm [ .984 in ]
-
产品长度 : 32 mm [ 1.26 in ]
-
产品宽度 : 29.65 mm [ 1.167 in ]
行业标准
-
UL 阻燃性等级 : UL 94HB
结构特性
-
位数 : 4
-
行数 : 1
使用环境
-
工作温度（最大值） (°C): 130, 125, 80, 105, 90, 100, 85, 75, 70, 110, 120
-
工作温度（最大值） (°F): 248, 221, 158, 167, 230, 176, 194, 185, 266, 212, 257
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
操作/应用
-
电路应用 : Signal
