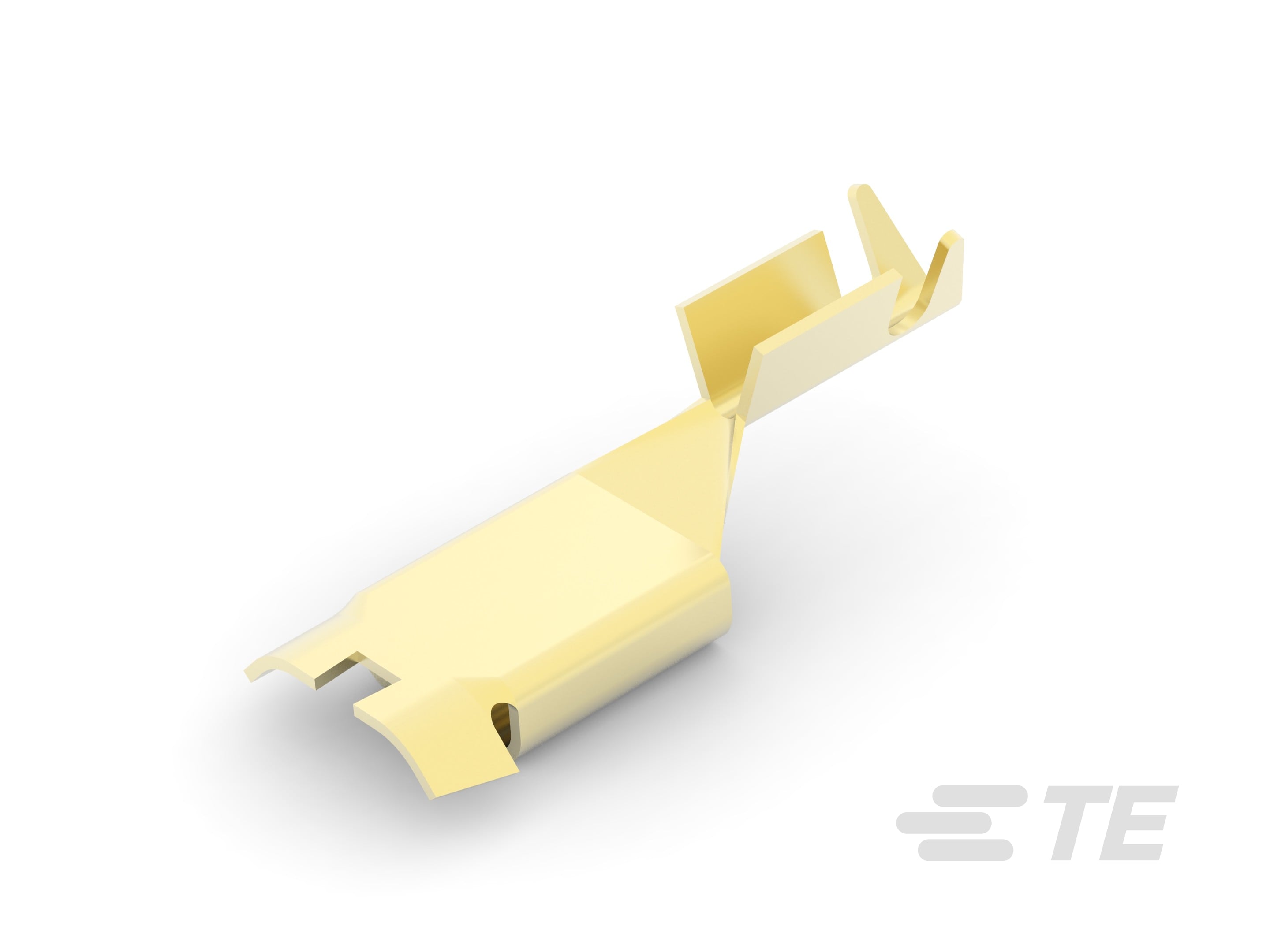

Quick Disconnect Receptacle, 25 – 16 AWG, .16 – 1.31 mm² Wire, 4.75 mm [.187 in] Tab Width, Straight Reverse, Brass, Special Purpose Terminals
1478484-2
Quick Disconnect Receptacle, 25 – 16 AWG, .16 – 1.31 mm² Wire, 4.75 mm [.187 in] Tab Width, Straight Reverse, Brass, Special Purpose Terminals
-
- FASTON
- 专用端子
- TE 内部编号 1478484-2
- TE 内部产品描述 STATOR TERMINAL
-
快速断开端子类型 : 母端
-
线径 (AWG): 25 – 16
-
线径 (mm²): .16 – 1.31
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .33 mm [ .013 in ]
文档
产品图纸
- STATOR TERMINAL 4.75 SERIES 英文版本
- STATOR TERMINAL 4.75 SERIES ENG_CD_1478484_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1478484-2_D.pdf 3D
- 下载查看 ENG_CVM_CVM_1478484-2_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1478484-2_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_1478484-2_D.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2128_B.pdf 英文版本
- S_114-2128_B.tif 英文版本
- 产品规格 ENG_SS_108-143150_A1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
尺寸
-
端子材料厚度 : .33 mm [ .013 in ]
-
产品长度 : 22.28 mm [ .877 in ]
-
线径 (AWG): 25 – 16
-
线径 (mm²): .16 – 1.31
包装特性
-
封装数量 : 2500
-
封装方法 : Reel
机械附件
-
带导线绝缘 : 带有
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
端接特性
-
产品端接到 : 线缆
产品类型特性
-
插入力 : 正常
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .33 mm [ .013 in ]
-
端子方向 : 直式回转
-
端子基材 : 黄铜
-
端子电镀材料 : 无镀层
-
压接类型 : F 型压接
-
压线筒类型 : Open
使用环境
-
绝缘选项 : 非绝缘
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
