Name: MQS/JPT 81POS PLUG ASSY
Brand: MQS

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 81
行数 : 5

电气特征

标称电压架构 (V): 12

主体特性

主要产品颜色 : 黑色

接触件特性

端子类型 : 母端
端子大小 : .64mm | 2.8mm
对接公端宽度 (mm): .64 | 2.8
对接公端宽度 (in): .025 | .11

机械附件

接合对准 : 带有
接合对准类型 : 极化
端子位置保证 : 否
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : Polybutylene Terephthalate (PBT)
中心线（间距） (mm): 2.54 | 2.9
中心线（间距） (in): .1 | .11

尺寸

连接器高度 : 37.4 mm [ 1.47 in ]
产品长度 : 76.4 mm [ 3 in ]
行间距 (mm): 2.54 | 5
行间距 (in): .1 | .19
产品宽度 : 31 mm [ 1.22 in ]

使用环境

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
工作温度（最大值） : 120 °C [ 248 °F ]

操作/应用

电路应用 : 电源和信号

包装特性

封装方法 : Tray

其他

能够保证连接器位置 : 否

1473244-3

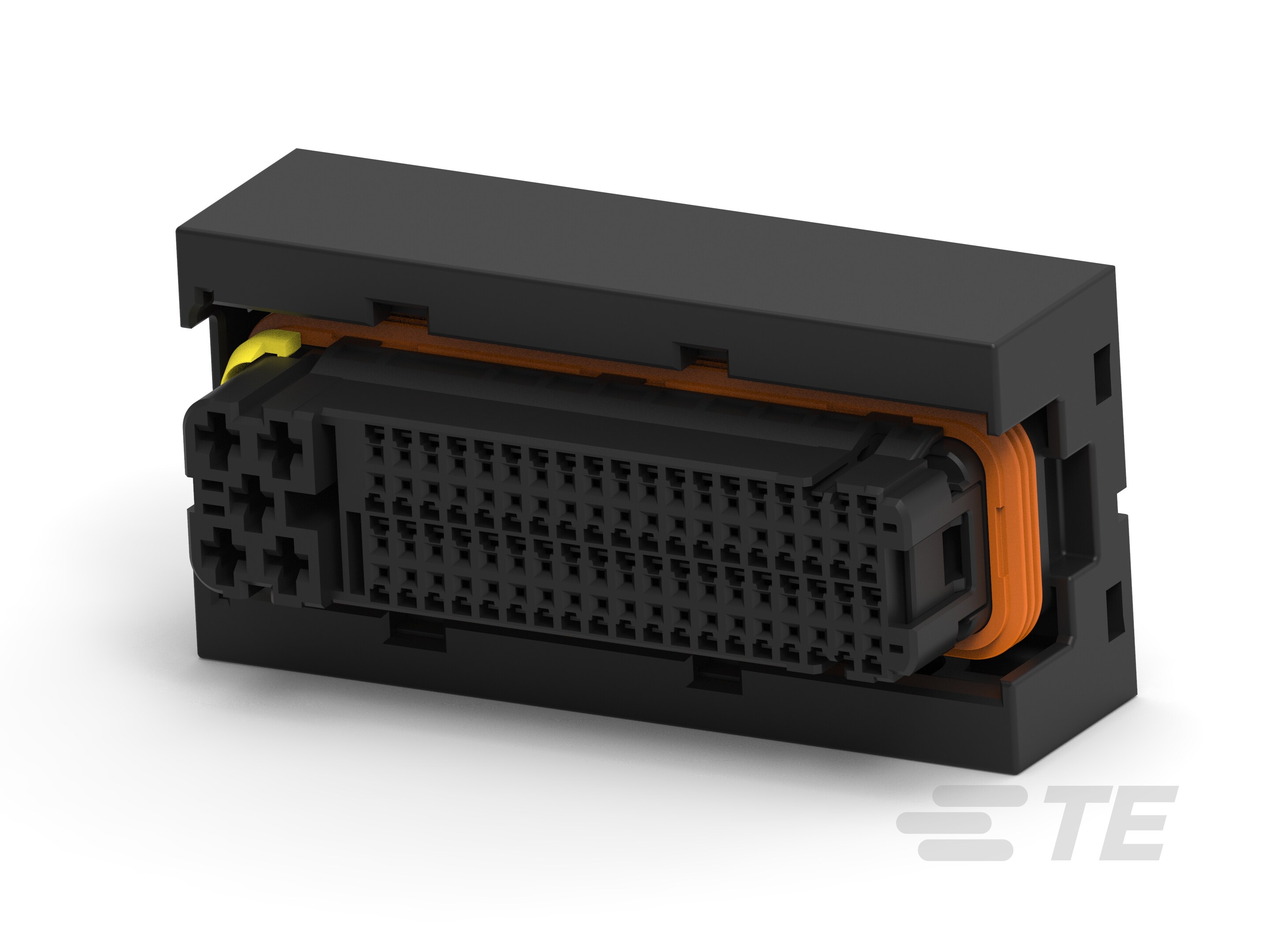

12 V, 81 Position, Automotive Housing for Female Terminals, Wire-to-Board / Wire-to-Device, 2.54 mm / 2.9 mm [.1 in / .11 in] Centerline, Sealable

1473244-3

12 V, 81 Position, Automotive Housing for Female Terminals, Wire-to-Board / Wire-to-Device, 2.54 mm / 2.9 mm [.1 in / .11 in] Centerline, Sealable

标称电压架构 (V): 12

连接器和壳体类型 : 母端子护套

位数 : 81

可密封 : 是

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 是

连接器和壳体类型 : 母端子护套

可密封 : 是

主要锁定特性 : 外壳集成

连接器系统 : 线到板 | 线到设备

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 81

行数 : 5

电气特征

标称电压架构 (V): 12

主体特性

主要产品颜色 : 黑色

接触件特性

端子类型 : 母端

端子大小 : .64mm | 2.8mm

对接公端宽度 (mm): .64 | 2.8

对接公端宽度 (in): .025 | .11

机械附件

接合对准 : 带有

接合对准类型 : 极化

端子位置保证 : 否

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : Polybutylene Terephthalate (PBT)

中心线（间距） (mm): 2.54 | 2.9

中心线（间距） (in): .1 | .11

尺寸

连接器高度 : 37.4 mm [ 1.47 in ]

产品长度 : 76.4 mm [ 3 in ]

行间距 (mm): 2.54 | 5

行间距 (in): .1 | .19

产品宽度 : 31 mm [ 1.22 in ]

使用环境

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

工作温度（最大值） : 120 °C [ 248 °F ]

操作/应用

电路应用 : 电源和信号

包装特性

封装方法 : Tray

其他

能够保证连接器位置 : 否
