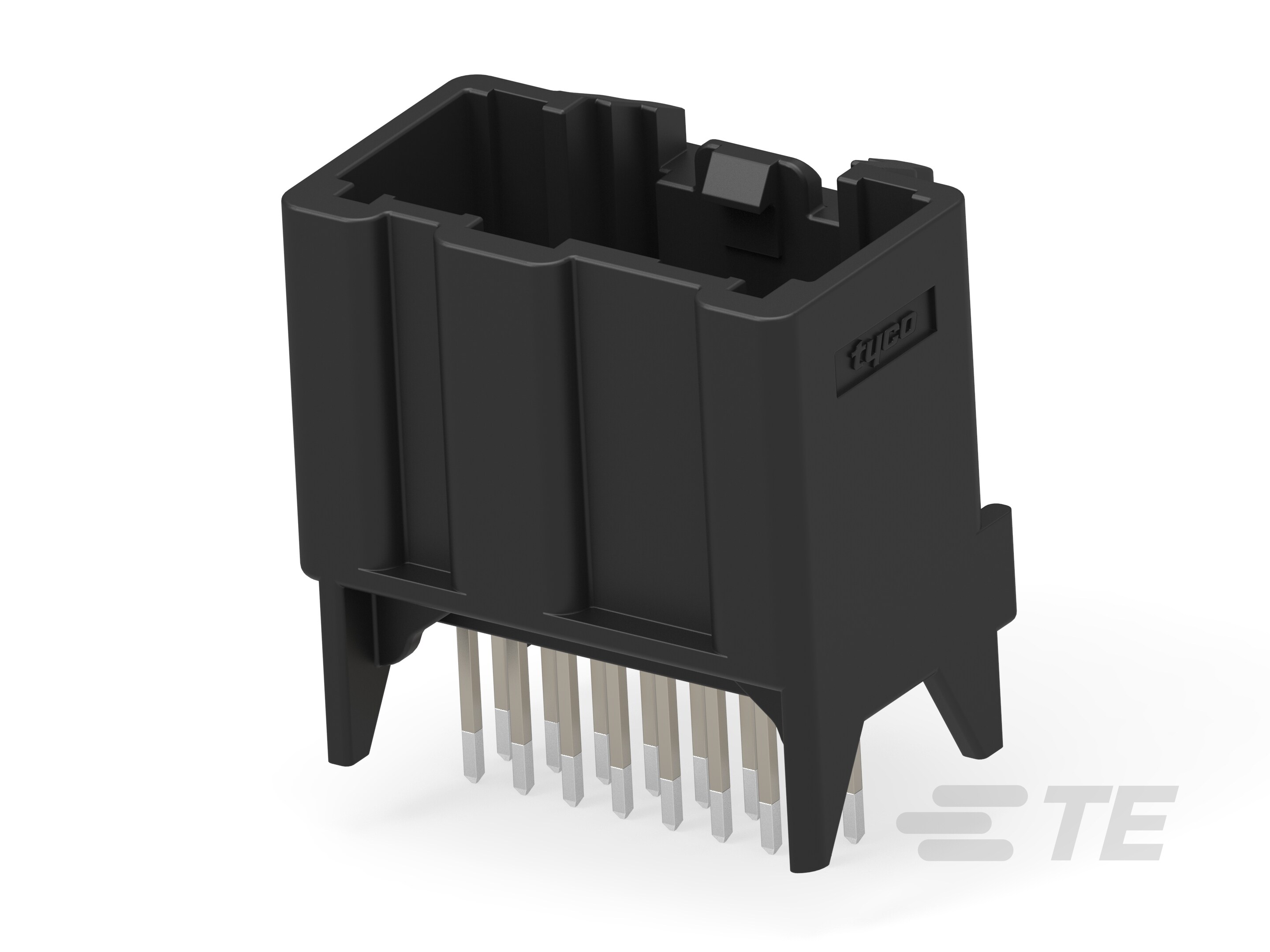

1456819-3
Vertical, Wire-to-Board, 16 Position, 2 Rows, 2.54mm [.1in] Centerline, Tin (Sn), Signal, Black, Get .64 Connector System
1456819-3
Vertical, Wire-to-Board, 16 Position, 2 Rows, 2.54mm [.1in] Centerline, Tin (Sn), Signal, Black, Get .64 Connector System
-
- Generation Y
- Get .64 连接器系统
- TE 内部编号 1456819-3
- TE 内部产品描述 HDR ASY,2X8,UNSELD,VERT,GenY,KEY"C"
-
PCB 安装方向 : 垂直
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
中心线（间距） : 2.54 mm [ .1 in ]
-
连接器系统 : 线到板
文档
产品图纸
- HEADER ASSY, 2x8, UNSEALED, VERTICAL, THRU HOLE, GET INTERFACE 英文版本
- HEADER ASSY, 2x8, UNSEALED, VERTICAL, THRU HOLE, GET INTERFACE C_1456819_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1456819-3_A.pdf 英文版本
- 下载查看 ENG_CVM_1456819-3_A.3d_igs.zip 英文版本
- ENG_CVM_1456819-3_A.3d_stp.zip 英文版本
- ENG_CVM_1456819-3_A.2d_dxf.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-10121_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器形状 : 矩形
-
接头类型 : 全部带罩
-
混合板端连接器 : 否
-
可密封 : 否
-
连接器系统 : 线到板
结构特性
-
信号位置数量 : 16
-
节数 : 1
-
PCB 安装方向 : 垂直
-
位数 : 16
-
行数 : 2
主体特性
-
连接器和键控代码 : C
-
主要产品颜色 : 黑色
接触件特性
-
端子接触部电镀材料 : 锡 (Sn)
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装对准 : 带有
-
PCB 安装固定 : 不带
-
接合对准 : 带有
-
接合固定类型 : 锁定接口
-
安装孔 : 不带
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : 否
