144969-4

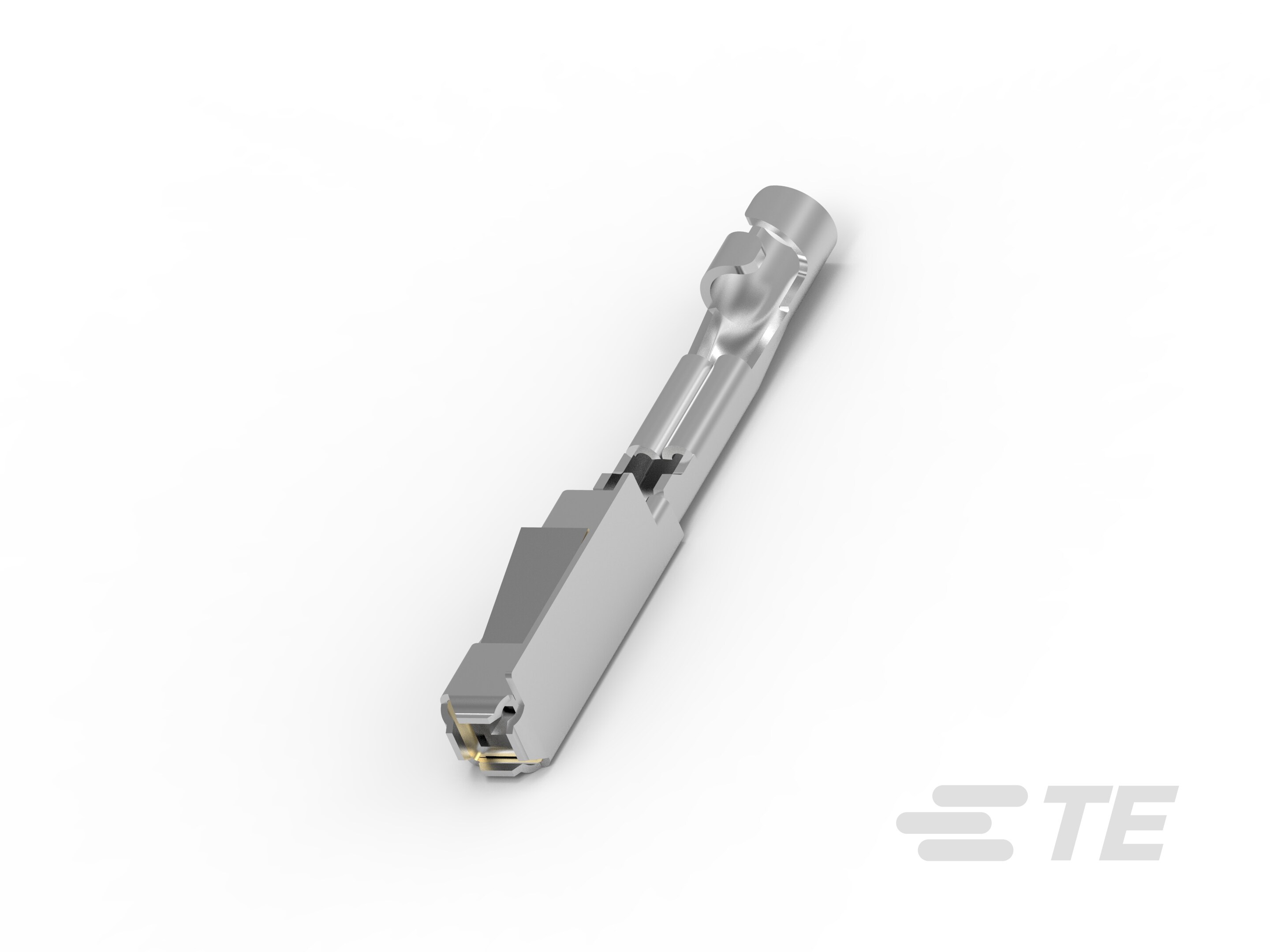

Receptacle Terminal, 24 – 19 AWG, .2 – .6 mm² Wire, .63 mm [.025 in] Tab Width, Tin (Sn), .63 mm [.025 in] Tab Thickness, Terminates To Wire
144969-4
Receptacle Terminal, 24 – 19 AWG, .2 – .6 mm² Wire, .63 mm [.025 in] Tab Width, Tin (Sn), .63 mm [.025 in] Tab Thickness, Terminates To Wire
-
- MQS
- TE 内部编号 144969-4
- TE 内部产品描述 MQS0,63 Au&Sn rec LL unseal. 0,2-0,6
- 所有 MQS，母端和公端 (96)
-
端子类型 : 母端
-
线径 (AWG): 24 – 19
-
线径 (mm²): .2 – .6
-
对接公端宽度 : .63 mm [ .025 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- CLIP MQS A SERTIR (0.2-0.6 SQ mm) MQS RECEPTACLE WITH BARRIER CRIMP VERSION ENG_CD_144969_G.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_144969-4_J.pdf 3D
- 下载查看 ENG_CVM_CVM_144969-4_J.2d_dxf.zip 英文版本
- ENG_CVM_CVM_144969-4_J.3d_igs.zip 英文版本
- ENG_CVM_CVM_144969-4_J.3d_stp.zip 英文版本
产品规格
- 应用规格 GER_SS_114-18022_N.pdf 德语
- ENG_SS_114-18022-20_L.pdf 英文版本
- 产品规格 ENG_SS_108-18030_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
插座种类 : 180°
-
主要锁定特性 : 锁定枪
-
可密封 : 否
接触件特性
-
导线端子端接区域电镀材料 : 锡
-
端子制造 : 冲压成形
-
端子大小 : .63mm
-
压接类型 : F 型压接
-
典型额定电流 (A): 7.5
-
端子类型 : 母端
-
对接公端宽度 : .63 mm [ .025 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .63 mm [ .025 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
兼容的绝缘直径范围 : 1.9 mm [ .075 in ]
-
线径 (AWG): 24 – 19
-
线径 (mm²): .2 – .6
-
线径查找 (mm²): .2, .25, .3, .4, .5, .6
-
线径查找 (AWG): 19, 20, 21, 22, 23, 24
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） (°C): 80, 85
-
工作温度（最大值） (°F): 176, 185
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 11000
-
封装方法 : Reel
其他
-
端子传导 : 0 – 24 A（低功率）
