规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

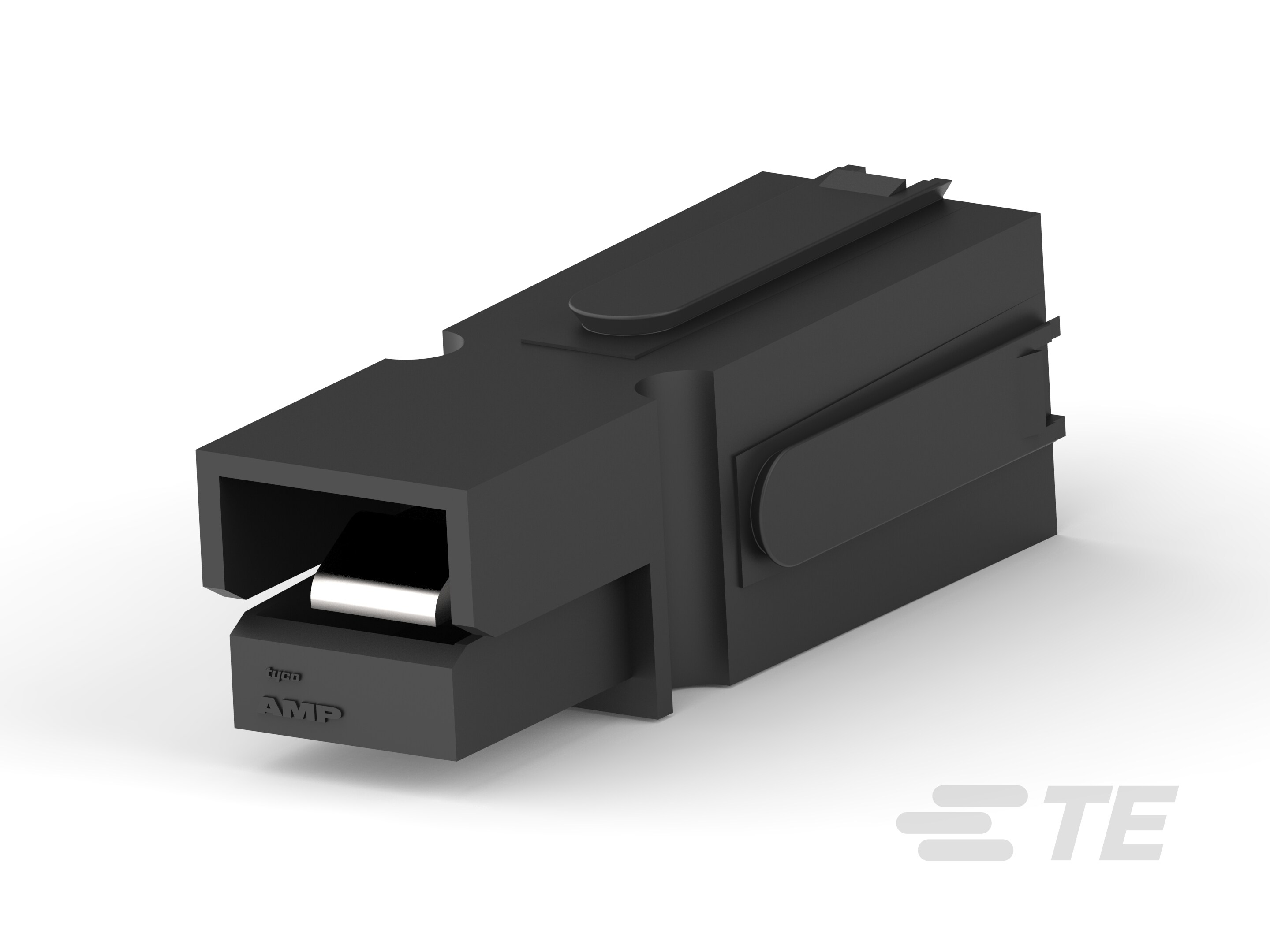

  • 矩形电源连接器类型 : 连接器组件

  • 连接器系统 : 线到线

  • 与分离式电线类型兼容 : 绞线

  • 装配要求 : 未装配套件

  • 连接器和壳体类型 : 插头, 母端

  • 可密封 :

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 1

  • 行数 : 1

电气特征

  • 工作电压 (VDC): 600

  • 工作电压 (VAC): 600

接触件特性

  • 端子接合区域电镀材料厚度 : 1.27 µm [ 50 µin ]

  • 壳体内的端子定位力 : 不带

  • 导线端子端接区域电镀材料 :

  • 端子接触部电镀材料 :

  • 端子额定电流(最大值) (A): 75

  • 端子类型 : 刀鞘天线

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 接合固定 : 带有

  • 连接器安装类型 : 电缆安装(自由悬挂)

  • 面板安装特性 : 不带

  • 接合固定类型 : 锁闩

  • 接合对准 : 不带

壳体特性

  • 壳体颜色 : 黑色

  • 外壳材料 : 聚碳酸酯

尺寸

  • 产品长度 : 48 mm [ 1.89 in ]

  • 线径 (AWG): 6

  • 线径 (mm²): 13 – 14

  • 线径 (CMA): 25656 – 27629

  • 产品宽度 : 17.15 mm [ .675 in ]

  • 连接器高度 : 17.15 mm [ .675 in ]

使用环境

  • 工作温度范围 : -20 – 105 °C [ -4 – 221 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • 与已批准的标准产品兼容 : UL E28476

  • 与机构/标准产品兼容 : UL

  • UL 等级 : 获得认可

包装特性

  • 封装方法 : Bag
