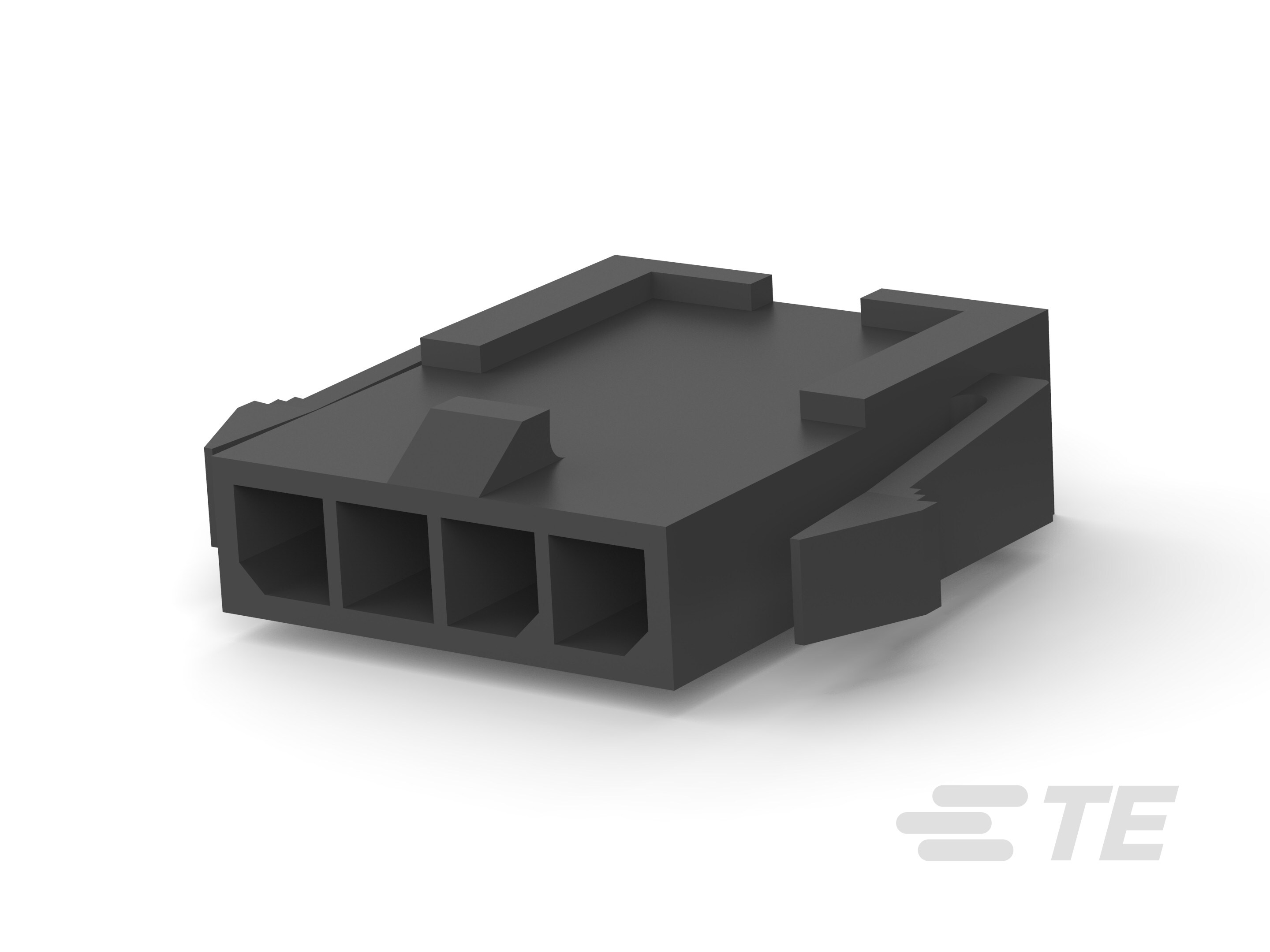

1445048-4

Housing, Plug, Crimp, Wire-to-Panel / Wire-to-Wire, UL 94V-0, 4 Position, Micro MATE-N-LOK, Rectangular Wire & Cable Connectors & Housings

PANEL MT SNGL ROW HSG 4 POS-1445048-4

1445048-4

Housing, Plug, Crimp, Wire-to-Panel / Wire-to-Wire, UL 94V-0, 4 Position, Micro MATE-N-LOK, Rectangular Wire & Cable Connectors & Housings

    • MATE-N-LOK
    • 微型 MATE-N-LOK
  • TE 内部编号 1445048-4
  • TE 内部产品描述 PANEL MT SNGL ROW HSG 4 POS

  • 连接器产品类型 : 外壳

  • 连接器和壳体类型 : 插头

  • 接合对准 : 带有

  • 接合对准类型 : 极化

  • 接合固定 : 带有

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器产品类型 : 外壳

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到线, 线到面板

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 4

  • 行数 : 1

电气特征

  • 工作电压 (VDC): 250

  • 工作电压 (VAC): 250

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 端子类型 : 插针

  • 端子布局 : 直插式

  • 壳体内的端子定位力 : 不带

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 面板安装特性类型 : 插销锁

  • 面板安装特性 : 带有

  • 应力消除 : 不带

  • 接合对准 : 带有

  • 接合对准类型 : 极化

  • 接合固定 : 带有

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : 尼龙 66/6

  • 中心线（间距） : 3 mm [ .118 in ]

尺寸

  • 连接器长度 (mm): 12.85

  • 线径 (AWG): 30 – 20

  • 线径 (mm²): .051 – .517

  • 连接器高度 (mm): 16.89

  • 线径 (CMA): 100.5 – 1022

  • 连接器宽度 (mm): 3.86

  • 兼容的绝缘直径（最大值） (mm): 1.52

  • 面板厚度（建议值） : 1.57 – 2.3 mm [ .062 – .091 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • CSA 等级 : LR 7189, 已认证

  • 与已批准的标准产品兼容 : UL E28476, VDE 40005280

  • UL 等级 : 获得认可

  • 与机构/标准产品兼容 : CNR, USR

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : Tray

  • 封装数量 : 1000
