产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

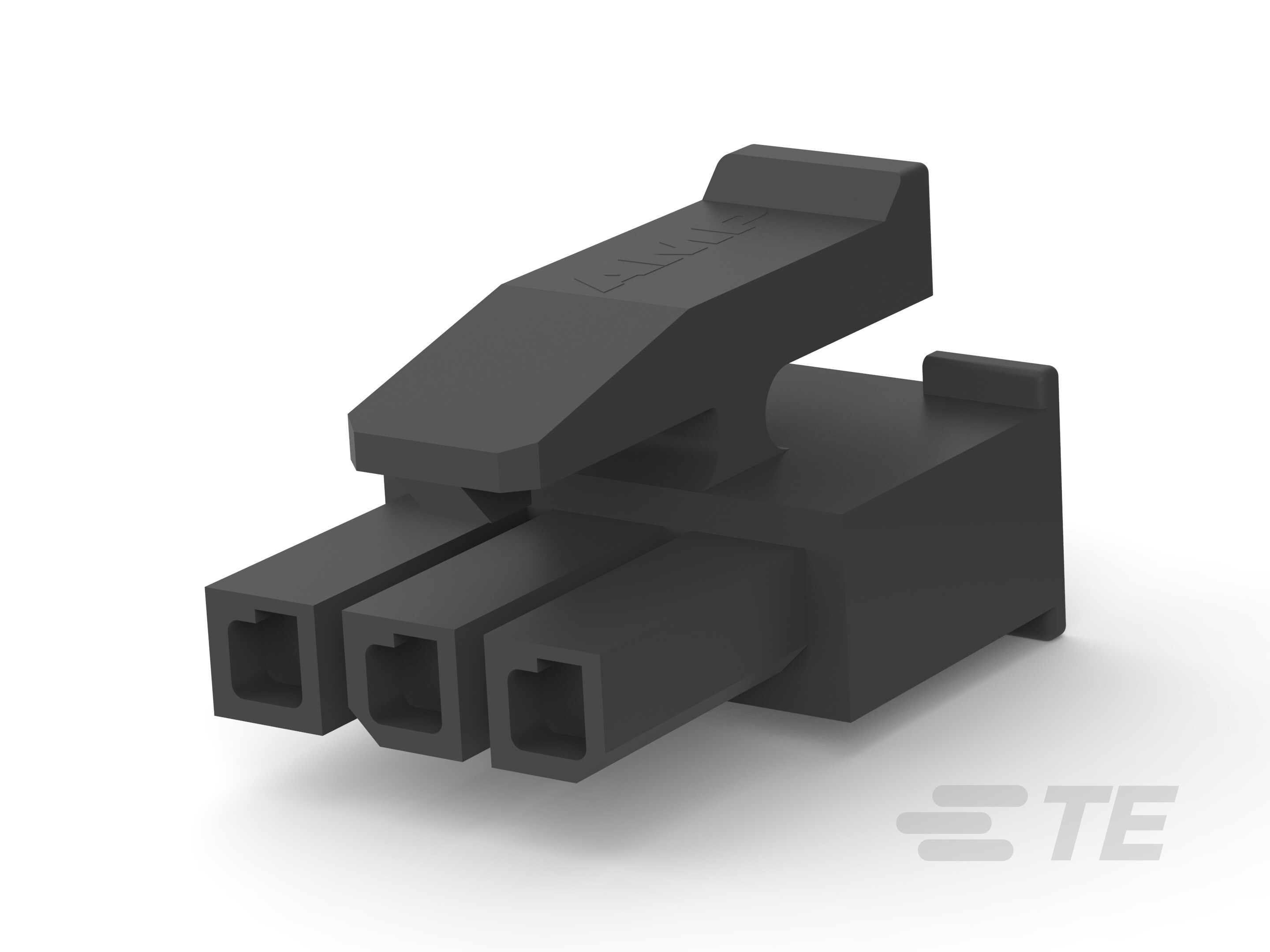

  • 矩形电源连接器类型 : 护套

  • 连接器和壳体类型 : 母端, 母端

  • 连接器系统 : 线到线

  • 可密封 :

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 3

  • 行数 : 1

电气特征

  • 工作电压 (VAC): 250

  • 工作电压 (VDC): 250

接触件特性

  • 端子布局 : 直插式

  • 壳体内的端子定位力 : 不带

  • 端子类型 : 母端

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 连接器安装类型 : 电缆安装(自由悬挂)

壳体特性

  • 中心线(间距) : 3 mm [ .118 in ]

  • 壳体颜色 : 黑色

  • 外壳材料 : 尼龙 66/6

使用环境

  • 工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • 已批准的标准 : UL E28476, VDE 40005280

  • 与机构/标准产品兼容 : CNR, USR

  • UL 阻燃性等级 : UL 94V-0

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • UL 等级 : 获得认可

  • CSA 等级 : LR 7189, 已认证

包装特性

  • 封装数量 : 1

  • 封装方法 : Tray
