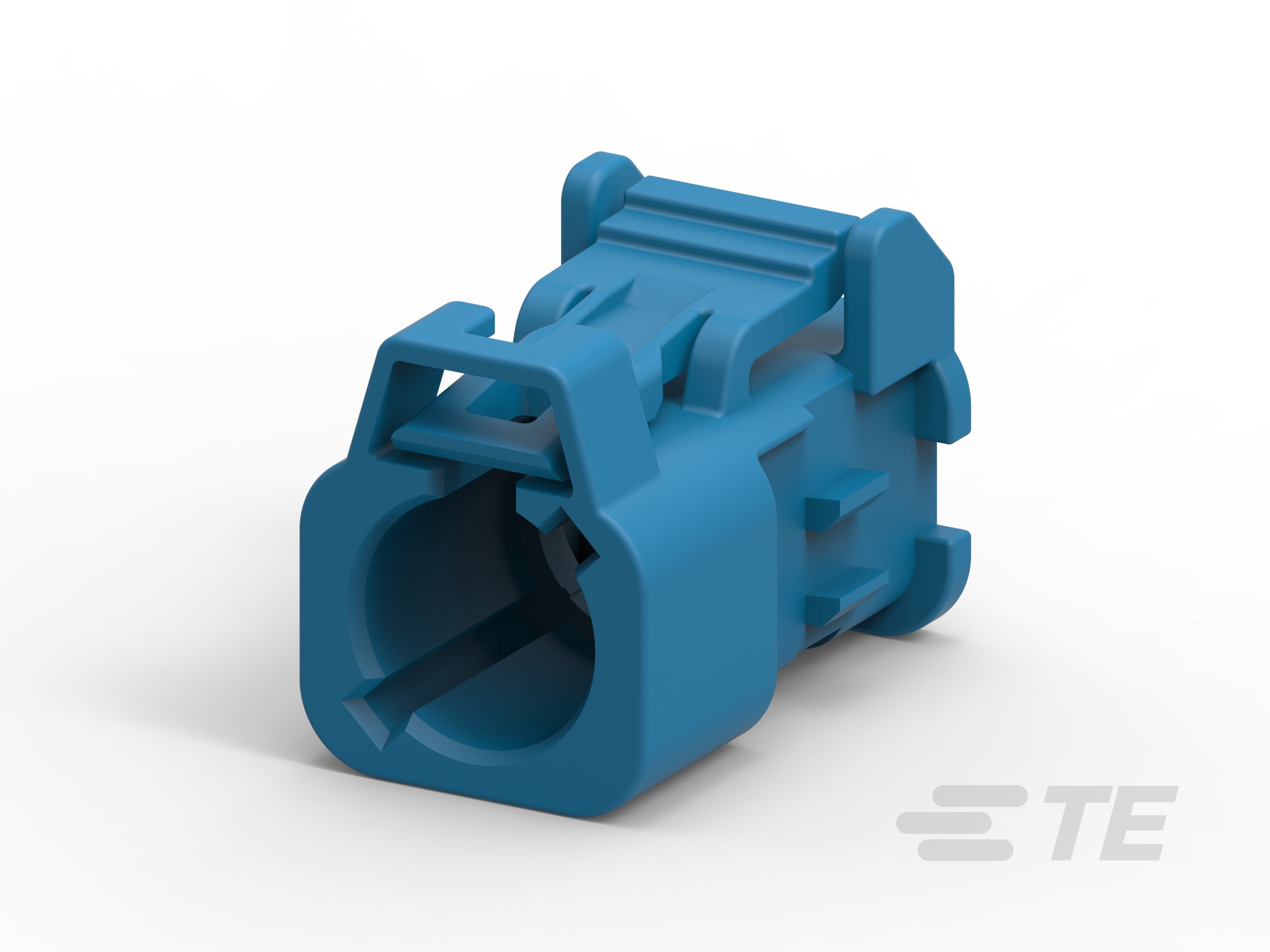

1438893-3
Wire-to-Device, 180° Cable Exit, 1 Position, C Code, Housing for Female Terminals, FAKRA RF Connector System, Data Connectivity Housings
1438893-3
Wire-to-Device, 180° Cable Exit, 1 Position, C Code, Housing for Female Terminals, FAKRA RF Connector System, Data Connectivity Housings
-
- AMP
- FAKRA 射频连接器系统
- TE 内部编号 1438893-3
- TE 内部产品描述 PLUG HOUSING, 1 POSITION, 180 DEGREE, FA
-
连接器系统 : 线到设备
-
可密封 : 否
-
出线角度 : 180°
-
位数 : 1
-
连接器和键控代码 : C
文档
产品图纸
- PLUG HOUSING, 1 POSITION, FAKRA, SMB ENG_CD_1438893_D3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1438893-3_H.pdf 3D
- 下载查看 ENG_CVM_CVM_1438893-3_H.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1438893-3_H.3d_igs.zip 英文版本
- ENG_CVM_CVM_1438893-3_H.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13157_Z.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器和端子端接到 : 电线和电缆
-
连接器系统 : 线到设备
-
可密封 : 否
-
连接器和壳体类型 : 母端子护套
结构特性
-
行数 : 1
-
位数 : 1
主体特性
-
主体材料 : PBT
-
出线角度 : 180°
-
连接器和键控代码 : C
接触件特性
-
端子类型 : 插座
-
中心接触件 : 不带
壳体特性
-
壳体颜色 : 蓝色
尺寸
-
连接器高度 : 13.95 mm [ .549 in ]
-
产品长度 : 11.69 mm [ .46 in ]
-
产品宽度 : 18.9 mm [ .744 in ]
使用环境
-
电缆类型 : 同轴
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
操作/应用
-
屏蔽 : 否
包装特性
-
封装方法 : 包装
-
封装数量 : 1000
其他
-
能够保证连接器位置 : 否
