1438842-1

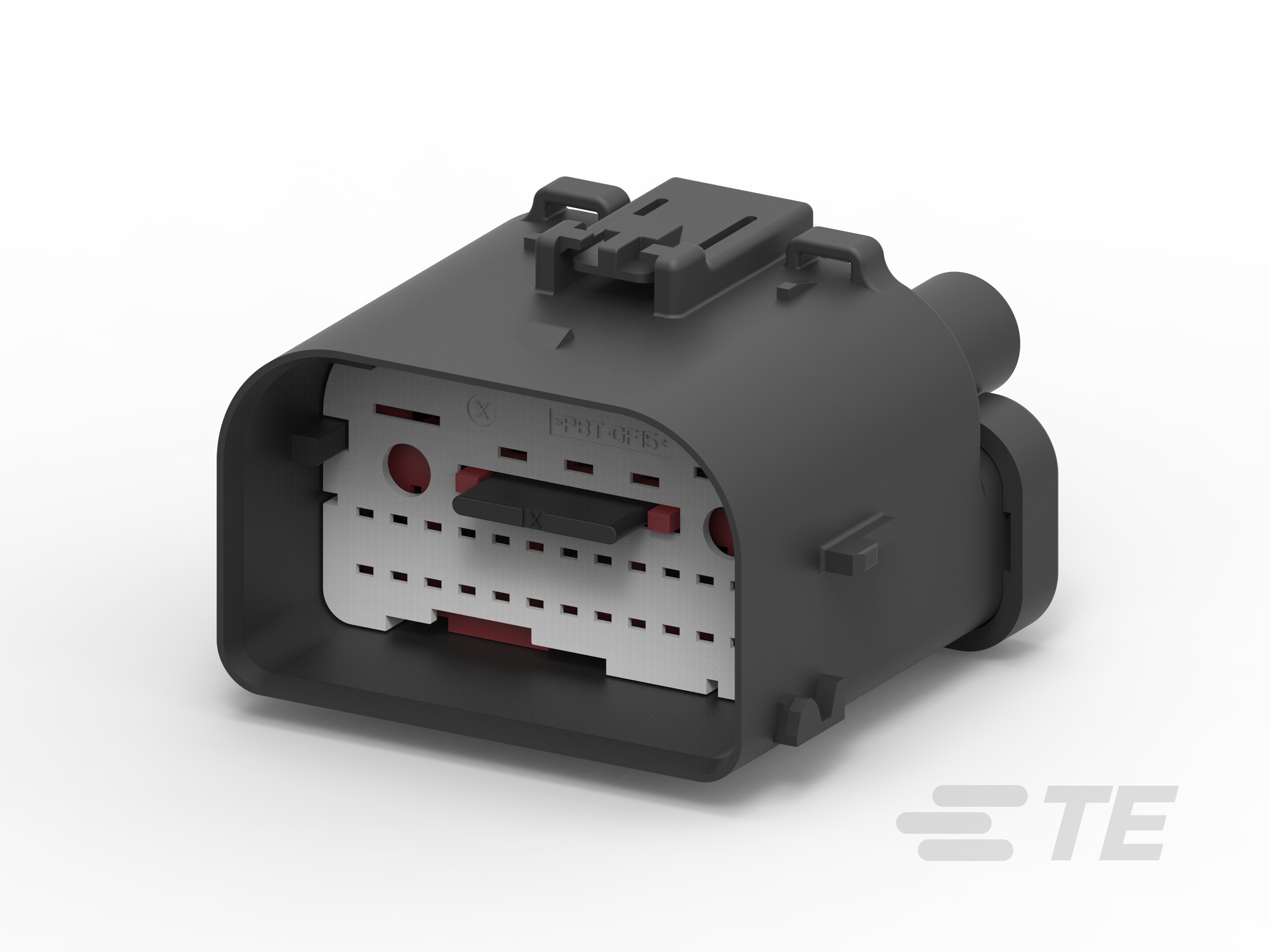

12 V, 34 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 3.5 mm / 6.8 mm [.14 in / .27 in] Centerline, 1.5/2.8 Connector System

34WAY IN-LINE CAP ASSY, INDEX A-1438842-1

1438842-1

12 V, 34 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 3.5 mm / 6.8 mm [.14 in / .27 in] Centerline, 1.5/2.8 Connector System

    • AMP
    • 1.5/2.8 连接器系统
  • TE 内部编号 1438842-1
  • TE 内部产品描述 34WAY IN-LINE CAP ASSY, INDEX A

  • 标称电压架构 (V): 12

  • 连接器和壳体类型 : 公端子护套

  • 位数 : 34

  • 可密封 : 是

  • 行数 : 4

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

使用说明书

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : D 形

  • 混合型连接器 : 是

  • 连接器和壳体类型 : 公端子护套

  • 可密封 : 是

  • 主要锁定特性 : 外壳集成

  • 连接器系统 : 线到线

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 34

  • 行数 : 4

电气特征

  • 标称电压架构 (V): 12

主体特性

  • 主要产品颜色 : 黑色

  • 连接器和键控代码 : A

接触件特性

  • 端子类型 : 公端

  • 端子大小 : 1.5mm | 2.8mm | 6.3mm

  • 对接公端宽度 (mm): 1.5 | 2.8 | 6.3

  • 对接公端宽度 (in): .06 | .11 | .25

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • 端子位置保证 : 是

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PBT GF30

  • 中心线（间距） (mm): 3.5 | 6.8

  • 中心线（间距） (in): .14 | .27

尺寸

  • 产品长度 : 61.4 mm [ 2.42 in ]

  • 行间距 (mm): 5.5 | 7.6

  • 行间距 (in): .21 | .3

  • 产品宽度 : 58.4 mm [ 2.3 in ]

操作/应用

  • 电路应用 : 电源和信号

其他

  • 能够保证连接器位置 : 否
