1438841-2

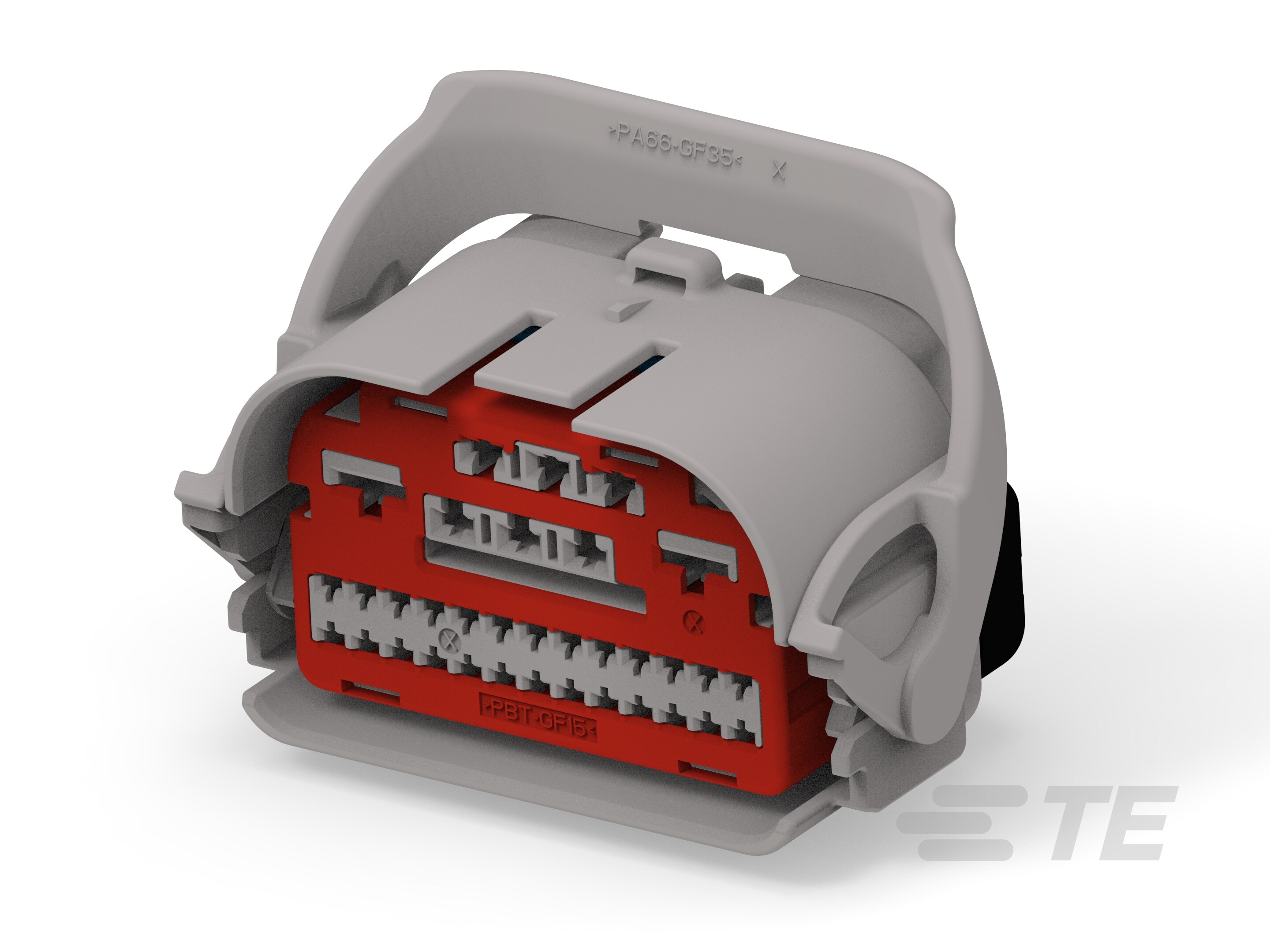

34 Position Housing, Housing for Female Terminals, Wire-to-Wire, 3.5 mm / 6.8 mm [.137 in / .267 in] Centerline, Sealable, 1.5/2.8 Connector System

34WAY IN-LINE PLUG ASSY, INDEX B-1438841-2

1438841-2

34 Position Housing, Housing for Female Terminals, Wire-to-Wire, 3.5 mm / 6.8 mm [.137 in / .267 in] Centerline, Sealable, 1.5/2.8 Connector System

    • 1.5/2.8 连接器系统
  • TE 内部编号 1438841-2
  • TE 内部产品描述 34WAY IN-LINE PLUG ASSY, INDEX B

  • 位数 : 34

  • 连接器和壳体类型 : 母端子护套

  • 对接公端宽度 (mm): 1.5, 2.8, 6.3

  • 对接公端宽度 (in): .059, .11, .25

  • 连接器系统 : 线到线

  • 中心线（间距） (mm): 3.5, 6.8

  • 中心线（间距） (in): .137, .267

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

使用说明书

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : D 形

  • 混合型连接器 : 是

  • 连接器和壳体类型 : 母端子护套

  • 连接器系统 : 线到线

  • 可密封 : 是

  • 主要锁定特性 : 外壳集成

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 34

  • 行数 : 4

主体特性

  • 出线角度 : 180°

  • 主要产品颜色 : 灰色

  • 连接器和键控代码 : B

接触件特性

  • 端子类型 : 母端

  • 端子大小 : 1.5mm, 2.8mm, 6.3mm

  • 对接公端宽度 (mm): 1.5, 2.8, 6.3

  • 对接公端宽度 (in): .059, .11, .25

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • 端子位置保证 : 是

  • 应力消除 : 按附件添加

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PBT GF30

  • 中心线（间距） (mm): 3.5, 6.8

  • 中心线（间距） (in): .137, .267

尺寸

  • 连接器高度 : 53.6 mm [ 2.11 in ]

  • 产品长度 : 69.9 mm [ 2.751 in ]

  • 产品宽度 : 41 mm [ 1.614 in ]

  • 行间距 (mm): 5.5, 7.6

  • 行间距 (in): .216, .299

行业标准

  • IP 等级 : IP67

包装特性

  • 封装方法 : 包装

  • 封装数量 : 72

其他

  • 可维修 : 是

  • 能够保证连接器位置 : 否
