1438761-6

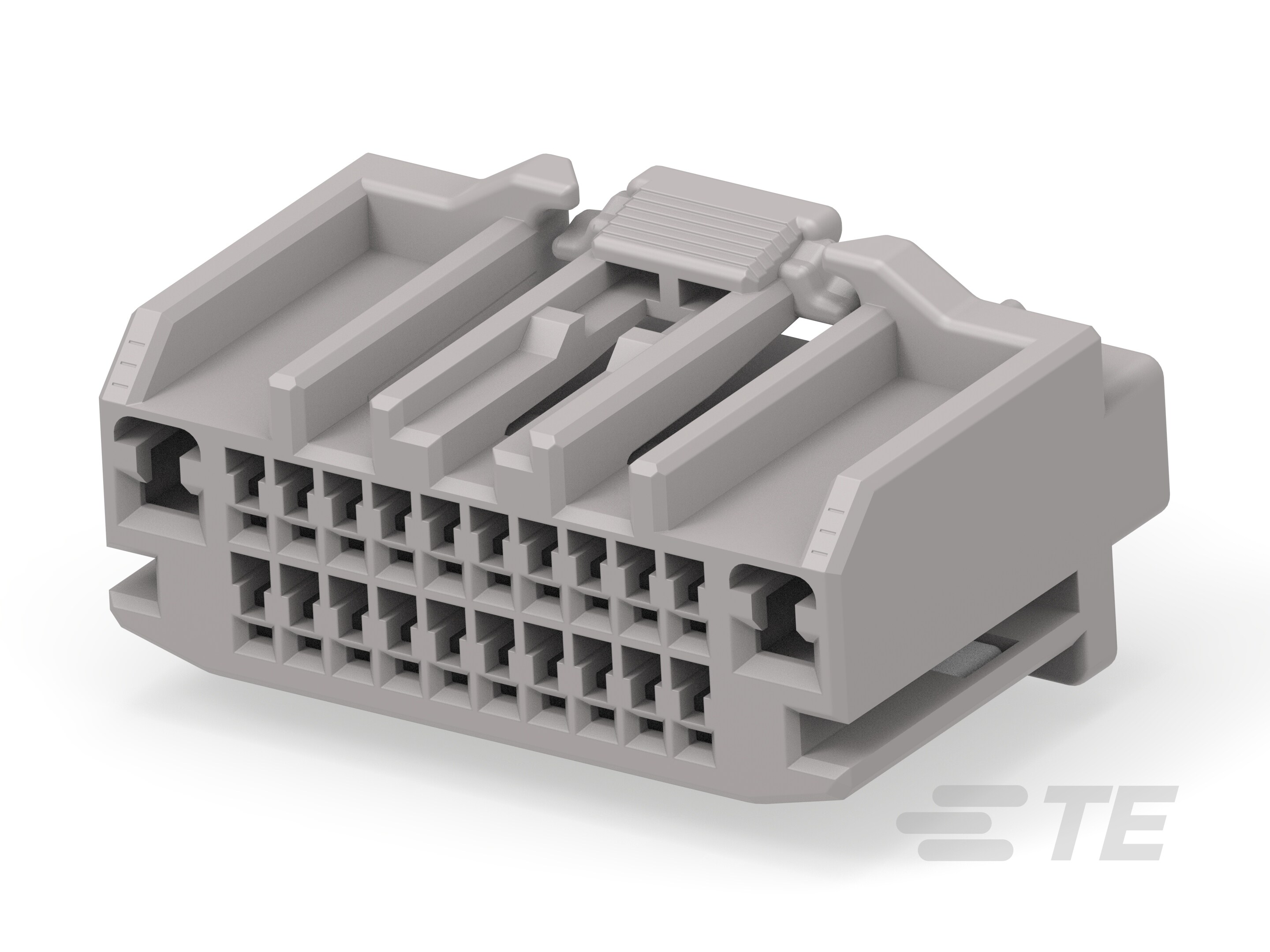

12 V, 22 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2.5 mm [.09 in] Centerline, Gray, Wire & Cable, Power & Signal, Hybrid
1438761-6
12 V, 22 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2.5 mm [.09 in] Centerline, Gray, Wire & Cable, Power & Signal, Hybrid
-
- Alcoswitch ADP ,
- KE
- TE 内部编号 1438761-6
- TE 内部产品描述 22WAY HYBRID .040/2.8 PLUG ASSY KEY'A'
-
标称电压架构 (V): 12
-
连接器和壳体类型 : 母端子护套
-
位数 : 22
-
可密封 : 否
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
文档
产品图纸
- PLUG ASSEMBLY, 22-WAY HYBRID 040/2.8 ENG_CD_1438759_F.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1438761-6_E.pdf 3D
- 下载查看 ENG_CVM_CVM_1438761-6_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1438761-6_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_1438761-6_E.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13158_B.pdf 英文版本
- 工程报告 ENG_SS_502-1212_A.pdf 英文版本
- 产品规格 ENG_SS_108-2217_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-642_A.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-10027_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 是
-
连接器形状 : 矩形
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 22
-
行数 : 2
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 灰色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : 1mm | 2.8mm
-
对接公端宽度 (mm): 1 | 2.8
-
对接公端宽度 (in): .04 | .11
机械附件
-
端子位置保证 : 否
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT
-
中心线（间距） : 2.5 mm [ .09 in ]
尺寸
-
连接器高度 : 19.75 mm [ .77 in ]
-
产品长度 : 38 mm [ 1.5 in ]
-
行间距 : 5.2 mm [ .2 in ]
-
产品宽度 : 25.5 mm [ 1 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
-
工作温度（最大值） : 105 °C [ 221 °F ]
操作/应用
-
电路应用 : 电源和信号
其他
-
能够保证连接器位置 : 否
