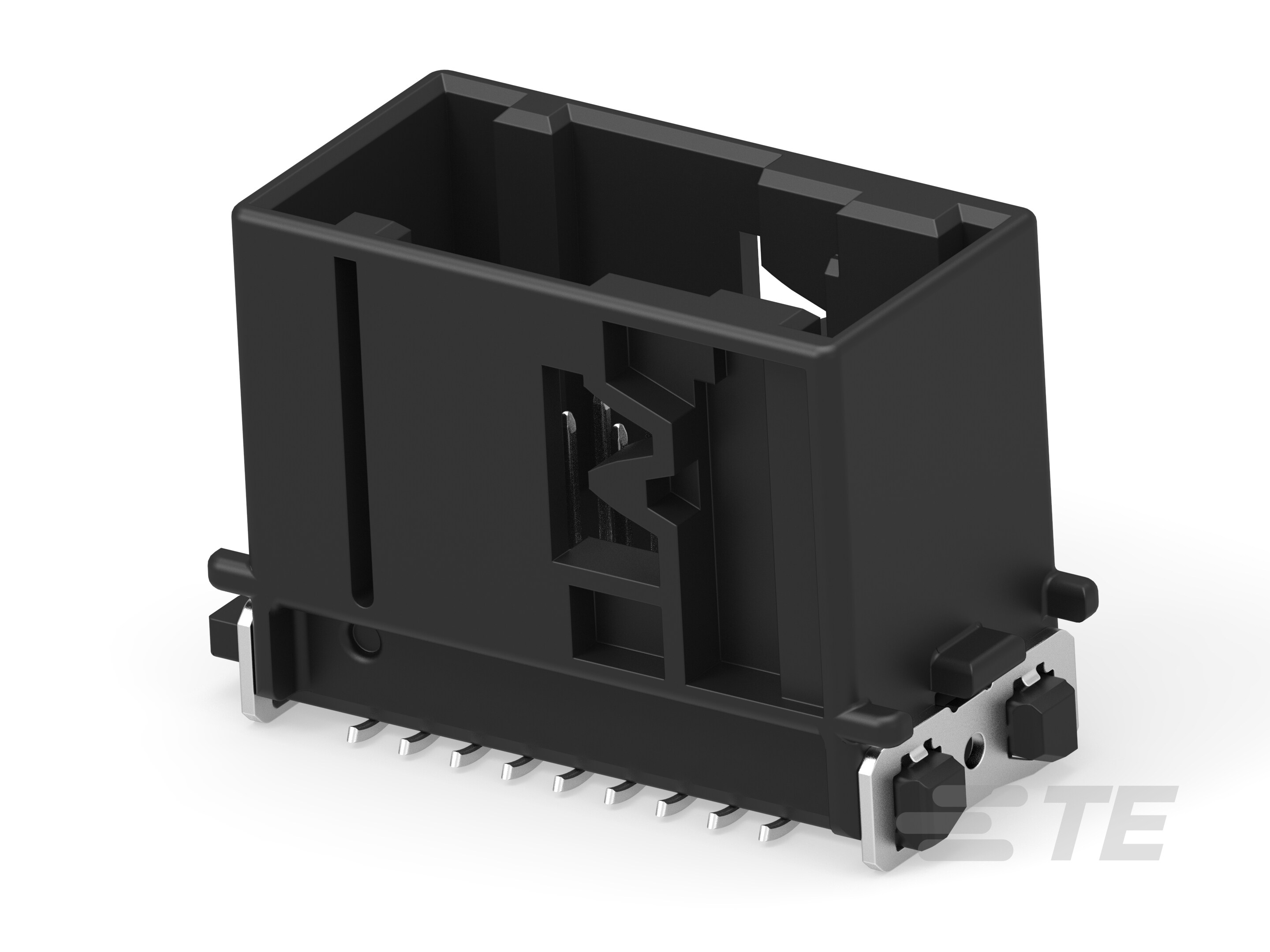

1438543-1
Horizontal, Wire-to-Board, 18 Position, 2 Rows, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Generation Y Connector System
1438543-1
Horizontal, Wire-to-Board, 18 Position, 2 Rows, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Generation Y Connector System
-
- Generation Y
- Generation Y 连接器系统
- TE 内部编号 1438543-1
- TE 内部产品描述 18P SMT LAC HDR ASY KEY CF,BLK
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 表面贴装
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
电路应用 : Signal
文档
产品图纸
- HEADER ASSY, 18 WAY, VERTICAL, WITH SOLDER CLIPS, SURFACE MOUNT, LAC 英文版本
- HEADER ASSY, 18 WAY, VERTICAL, WITH SOLDER CLIPS, SURFACE MOUNT, LAC ENG_CD_1438543_C1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1438543-1_C.pdf 英文版本
- 3D_CVM_CVM_1438543-1_A1.pdf 3D
- 下载查看 ENG_CVM_1438543-1_C.3d_igs.zip 英文版本
- ENG_CVM_1438543-1_C.3d_stp.zip 英文版本
- ENG_CVM_1438543-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1438543-1_A1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1438543-1_A1.3d_igs.zip 英文版本
- ENG_CVM_CVM_1438543-1_A1.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13230_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器形状 : 矩形
-
混合板端连接器 : 否
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
信号位置数量 : 18
-
节数 : 1
-
PCB 安装方向 : 水平
主体特性
-
连接器和键控代码 : CF
-
主要产品颜色 : 黑色
接触件特性
-
对接公端宽度 (mm): .64
-
对接公端厚度 (mm): .64
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
连接器安装类型 : 板安装
使用环境
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
