1438454-1

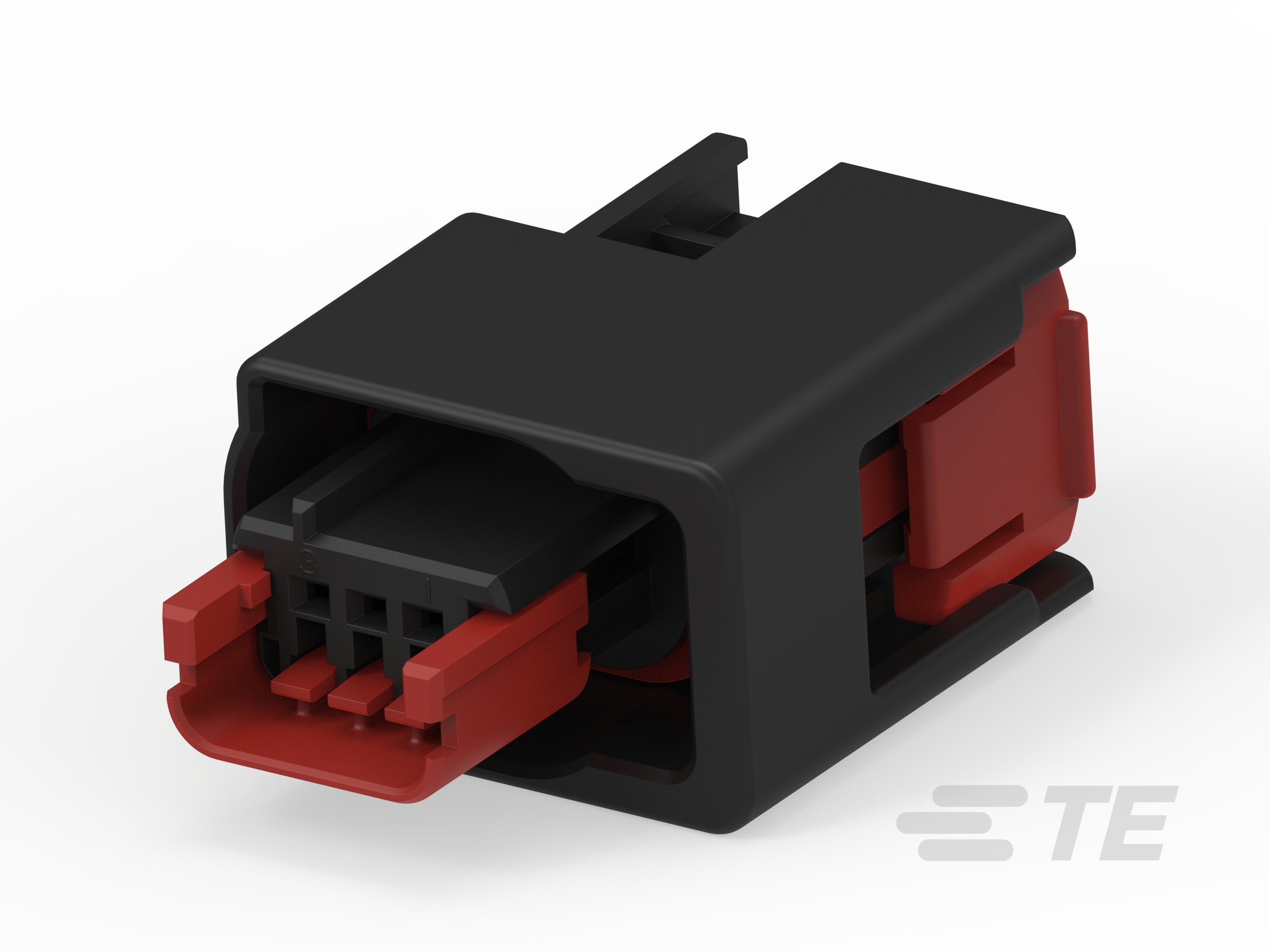

3 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.54 mm [.1 in] Centerline, Sealable, Black, Wire & Cable, AMP 0.64 Connector System
1438454-1
3 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.54 mm [.1 in] Centerline, Sealable, Black, Wire & Cable, AMP 0.64 Connector System
-
- AMP
- AMP .64 连接器系统
- TE 内部编号 1438454-1
- TE 内部产品描述 0.64MM,3 POSN SEALED PLUG ASSY
-
连接器和壳体类型 : 母端子护套
-
位数 : 3
-
可密封 : 是
-
行数 : 1
-
能够保证连接器位置 : 是
文档
产品图纸
- CONNECTOR ASSEMBLY, FEMALE, 3 POSITION SEALED, 0.64mm 英文版本
- CONNECTOR ASSEMBLY, FEMALE, 3 POSITION SEALED, 0.64mm ENG_CD_1438454_A3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1438454-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1438454-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1438454-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1438454-1_B.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-8630_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 3
-
行数 : 1
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : .64mm
-
对接公端宽度 : .64 mm [ .025 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙 6/6 GF35
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
连接器高度 : 15.85 mm [ .62 in ]
-
产品宽度 : 23.57 mm [ .92 in ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94HB
-
与机构/标准产品兼容 : SAE/USCAR-2 8/97
包装特性
-
封装数量 : 25
-
封装方法 : 包装
其他
-
能够保证连接器位置 : 是
