142680

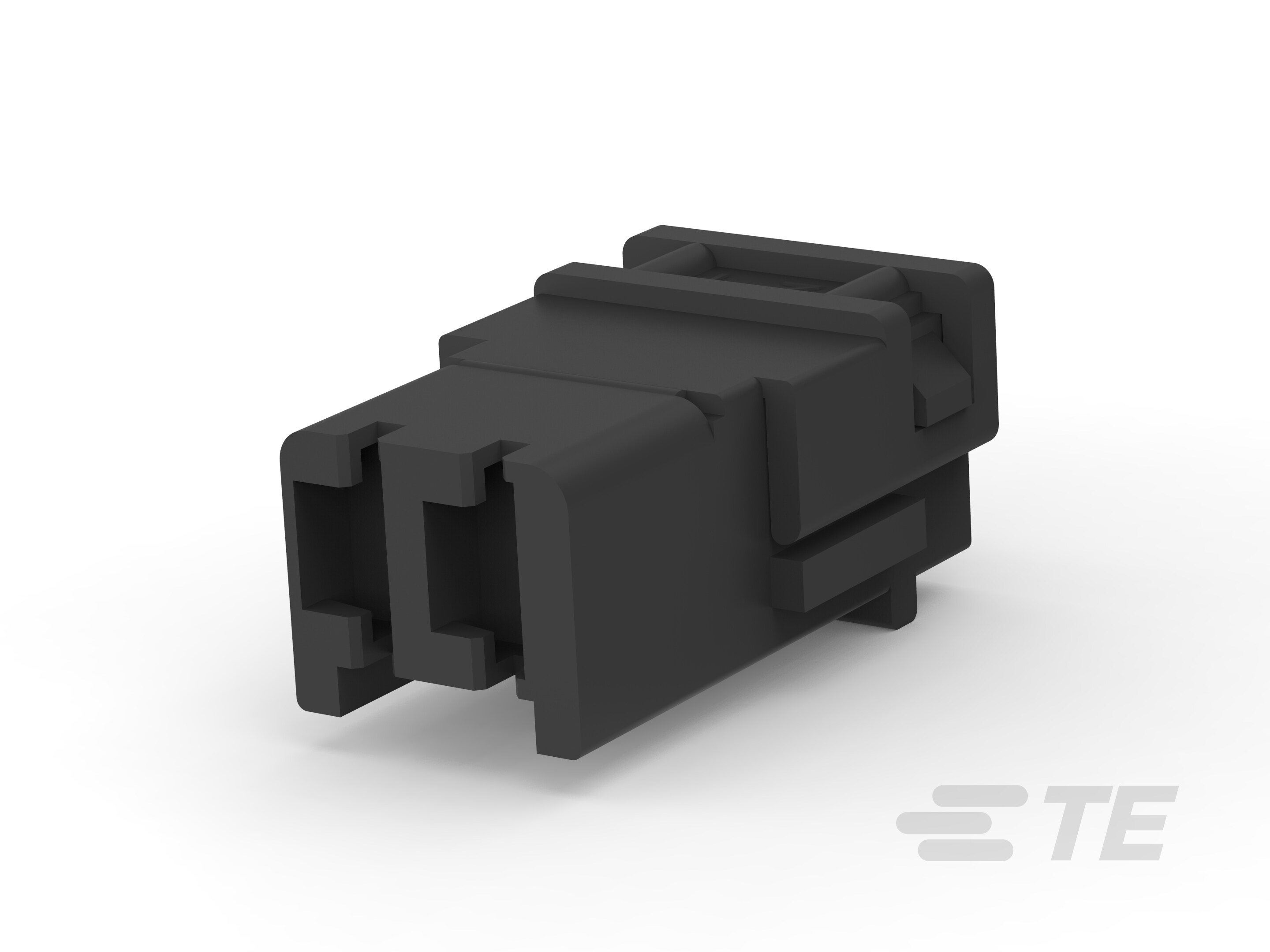

Receptacle, Receptacle, 2 Position, Straight, Black, Polyamide 6.6 GF, Cable Mount (Free-Hanging), Positive Lock 197, Crimp Terminal Housings
142680
Receptacle, Receptacle, 2 Position, Straight, Black, Polyamide 6.6 GF, Cable Mount (Free-Hanging), Positive Lock 197, Crimp Terminal Housings
-
- Positive Lock
- Positive Lock 197
- TE 内部编号 142680
- TE 内部产品描述 POSITIVE LOCK (PL) HOUSING
-
端子类型 : 母端
-
连接器和壳体类型 : 母端
-
位数 : 2
-
端子方向 : 直式
-
主要产品颜色 : 黑色
文档
产品图纸
- BOITIER POSTIVE LOCK 2 VOIES ENG_CD_142680_H1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_142680_G.pdf 3D
- 下载查看 ENG_CVM_CVM_142680_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_142680_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_142680_G.3d_stp.zip 英文版本
产品规格
- 应用规格 FRE_SS_114-15008_A.pdf 法语
- 产品规格 S_108-15036_O.tif 英文版本
- S_108-15036_O.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
-
连接器和壳体类型 : 母端
结构特性
-
位数 : 2
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子方向 : 直式
-
端子接合固定 : 不带
机械附件
-
接合对准 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 聚酰胺 6.6 GF
-
中心线（间距） : 5 mm [ .196 in ]
尺寸
-
产品高度 : 9.9 mm [ .39 in ]
-
产品长度 : 12.1 mm [ .48 in ]
使用环境
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
包装特性
-
封装数量 : 3200
