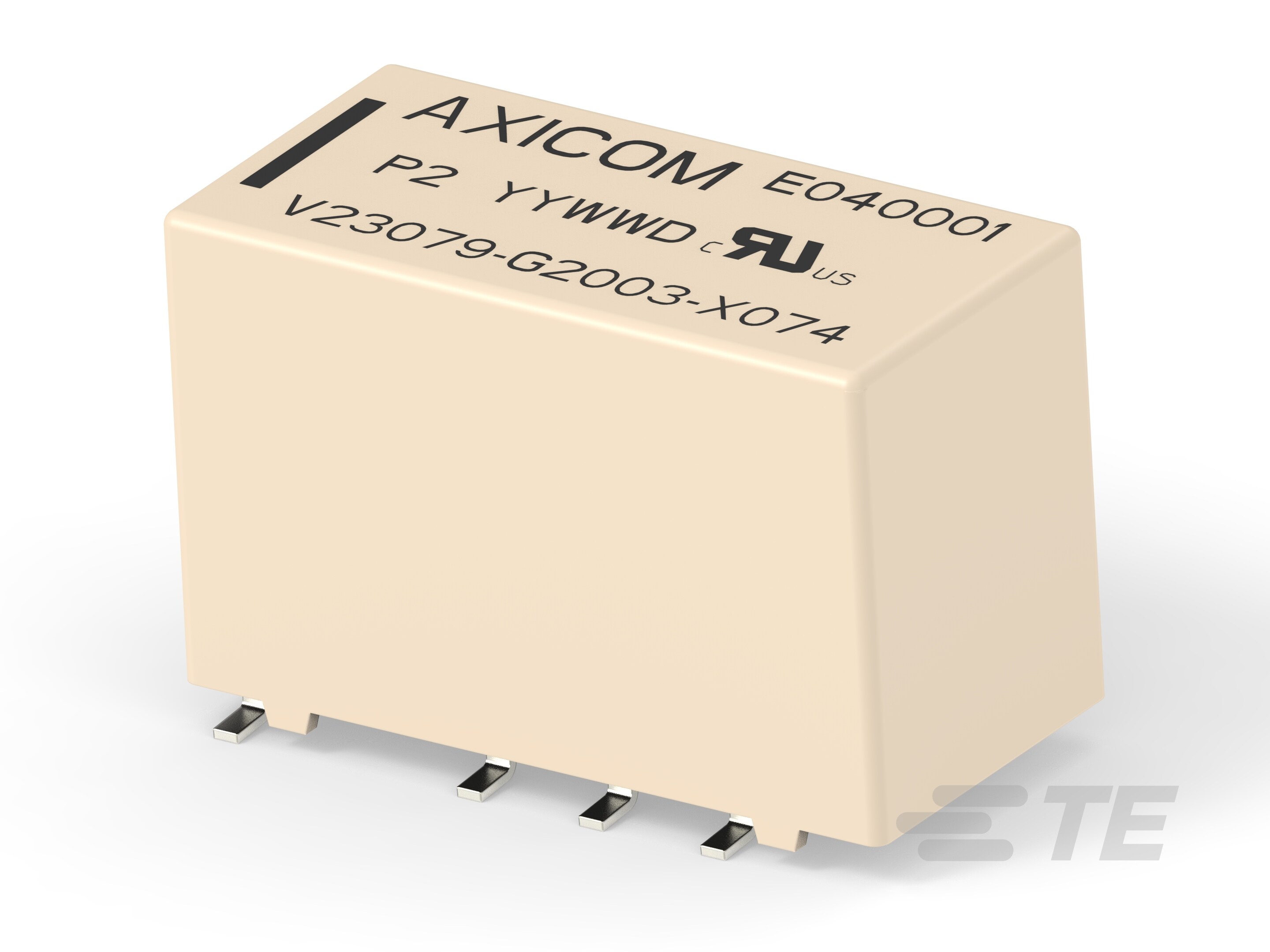

General Purpose Signal Relay, DC, Polarized, Monostable, 2 Form C DPDT-CO, 2 A Contact Rating, 12 VDC Coil Voltage, Axicom P2 Signal Relay
1422006-4
General Purpose Signal Relay, DC, Polarized, Monostable, 2 Form C DPDT-CO, 2 A Contact Rating, 12 VDC Coil Voltage, Axicom P2 Signal Relay
-
- Axicom
- Axicom P2 信号继电器
- TE 内部编号 1422006-4
- TE 内部产品描述 V23079G2003X074
- 所有 Signal Relay with Dielectric Strength (3)
-
继电器和接触器类型 : 通用信号继电器
-
电流类型 : DC
-
线圈励磁系统 : 极化，单稳
-
端子排列方式 : 2 Form C DPDT-CO
-
触点额定电流 (A): 2
文档
产品图纸
- P2-N-Relay ENG_CD_1393789-3_C4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1393789-3_A.pdf 3D
- 3D_CVM_CVM_1422006-4_D1.pdf 3D
- 下载查看 ENG_CVM_CVM_1393789-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1393789-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1393789-3_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_1422006-4_D1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1422006-4_D1.3d_igs.zip 英文版本
- ENG_CVM_CVM_1422006-4_D1.3d_stp.zip 英文版本
数据表/目录页
- Axicom Signal and High Frequency Relays (RF Switches) APPLICATION NOTE #2 ENG_CS_1-1773931-3-Axicom-AppNote2_718.pdf 英文版本
- ENG_CS_Axicom_AppNote_2_0513_2_SMT_Relays-r.pdf 英文版本
- P2 Relay Datasheet ENG_DS_P2_Relay_Z19.pdf 英文版本
产品规格
- Definitions General Purpose Relays ENG_SS_Definitions_Relays_2.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
继电器和接触器类型 : 通用信号继电器
结构特性
-
线圈特性 : 包覆成型线圈
-
端子极数 : 2
-
端子特性 : 分叉/双触点
-
端子排列方式 : 2 Form C DPDT-CO
电气特征
-
绝缘初始电阻 (MΩ): 1000
-
线圈电阻 (Ω): 720
-
电压驻波比（高频参数） : 1.04db (100MHz), 1.4dB @ 900MHz
-
端子开关负载（最小值） : 10mA @ .2V
-
端子开关电压（最大值） (VAC): 250
-
端子开关电压（最大值） (VDC): 220
-
相邻端子间绝缘初始电介质 (Vrms): 1000
-
打开端子间绝缘初始电介质 (Vrms): 1500
-
端子极限断开电流 (A): 2
-
端子极限连续电流 (A): 2
-
端子极限关合电流 (A): 2
-
端子极限短时电流 (A): 2
-
触点额定电流 (A): 2
-
线圈电压额定值 (VDC): 12
-
端子电压额定值 (VAC): 250
-
端子电压额定值 (VDC): 220
-
线圈功率额定值（直流） (W): .2
-
端子和线圈间绝缘初始电介质 (Vrms): 1500
信号特征
-
插入损耗（高频参数） : -.02dB @ 100MHz, -.27dB @ 900MHz
-
隔离（高频参数） : -20.7dB @ 900MHz, -39dB @ 100MHz
主体特性
-
产品重量 : 2.8 g [ .0988 oz ]
-
外壳类型 : 抗焊剂自动焊接和可清洗
接触件特性
-
端子材料 : AgNi
-
端子电镀材料 : 金
端接特性
-
干线端接和连接类型 : PCB SMT
-
线圈端接和连接类型 : PCB SMT
机械附件
-
产品安装类型 : 板安装
尺寸
-
产品高度 : 9.9 mm [ .389 in ]
-
产品长度 : 14.6 mm [ .574 in ]
-
产品宽度 : 7.2 mm [ .283 in ]
-
端子和线圈间绝缘漏电 : 2.5 mm [ .098 in ]
-
端子和线圈间绝缘间隙 : 1.3 mm [ .051 in ]
使用环境
-
环境保护类别 : RTIII
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
-
环境温度（最大值） : 85 °C [ 185 °F ]
操作/应用
-
性能类型 : 高介电性
-
焊接工艺 : 回流焊接
-
电流类型 : DC
-
线圈励磁系统 : 极化，单稳
包装特性
-
封装方法 : Reel
其他
-
环境温度类 (°C): 70 – 85
-
端子电流类 (A): 0 – 2
-
线圈功率额定值类 (W): .15 – .2
-
高度类（机械） (mm): 9 – 10
-
长度类（机械） (mm): 14 – 16
-
宽度类（机械） (mm): 6 – 8
