Name: 3POS MQS REC SEALED COD B
Brand: MQS

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 3
行数 : 2

电气特征

标称电压架构 (V): 50

主体特性

出线角度 (°): 180°
主要产品颜色 : 黑色
连接器和键控代码 : B

接触件特性

端子类型 : 母端
端子大小 : .64mm
对接公端宽度 : .64 mm [ .025 in ]
端子额定电流（最大值） (A): 7.5

机械附件

接合对准 : 带有
接合对准类型 : 键控
端子位置保证 : 否
应力消除 : 不带
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF10
中心线（间距） : 6.2 mm [ .24 in ]

尺寸

连接器高度 : 20.1 mm [ .79 in ]
产品长度 : 24.8 mm [ .97 in ]
产品宽度 : 24.2 mm [ .95 in ]
行间距 : 2.54 mm [ .1 in ]

使用环境

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
工作温度（最大值） : 130 °C [ 266 °F ]

操作/应用

符合自动化指南 : 是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）
电路应用 : Signal

行业标准

UL 阻燃性等级 : UL 94HB
IP 等级 : IPX9K

包装特性

封装方法 : Box
封装数量 : 1500

其他

可维修 : 否
能够保证连接器位置 : 否

1418603-2

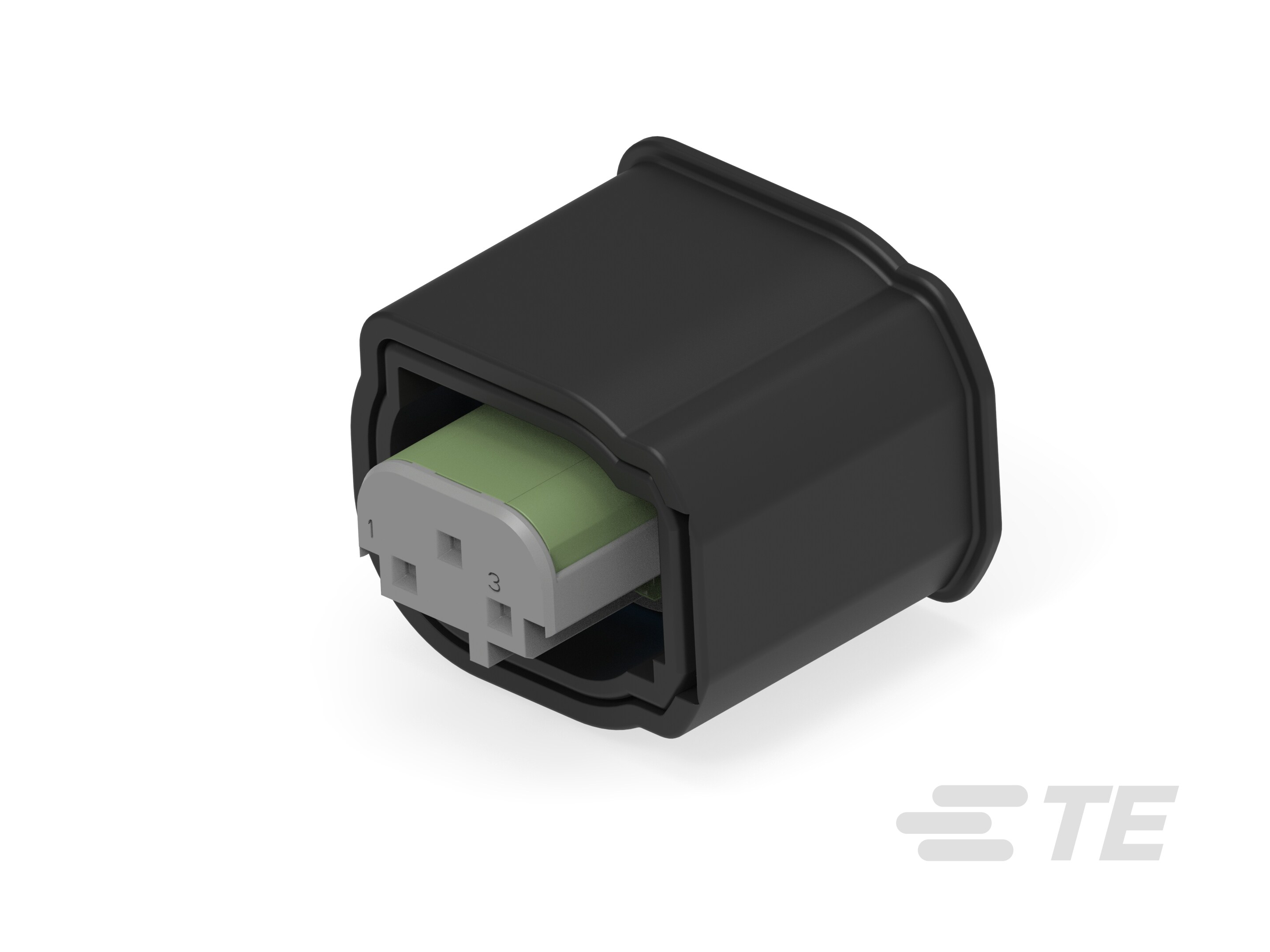

50 V, 3 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 6.2 mm [.24 in] Centerline, Black, Wire & Cable, Signal

1418603-2

50 V, 3 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 6.2 mm [.24 in] Centerline, Black, Wire & Cable, Signal

标称电压架构 (V): 50

连接器和壳体类型 : 母端子护套

位数 : 3

可密封 : 否

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 否

连接器和壳体类型 : 母端子护套

可密封 : 否

主要锁定特性 : 锁定枪

连接器系统 : 线到线

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 3

行数 : 2

电气特征

标称电压架构 (V): 50

主体特性

出线角度 (°): 180°

主要产品颜色 : 黑色

连接器和键控代码 : B

接触件特性

端子类型 : 母端

端子大小 : .64mm

对接公端宽度 : .64 mm [ .025 in ]

端子额定电流（最大值） (A): 7.5

机械附件

接合对准 : 带有

接合对准类型 : 键控

端子位置保证 : 否

应力消除 : 不带

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF10

中心线（间距） : 6.2 mm [ .24 in ]

尺寸

连接器高度 : 20.1 mm [ .79 in ]

产品长度 : 24.8 mm [ .97 in ]

产品宽度 : 24.2 mm [ .95 in ]

行间距 : 2.54 mm [ .1 in ]

使用环境

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

工作温度（最大值） : 130 °C [ 266 °F ]

操作/应用

符合自动化指南 : 是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）

电路应用 : Signal

行业标准

UL 阻燃性等级 : UL 94HB

IP 等级 : IPX9K

包装特性

封装方法 : Box

封装数量 : 1500

其他

可维修 : 否

能够保证连接器位置 : 否

产品合规性
