1411558-2

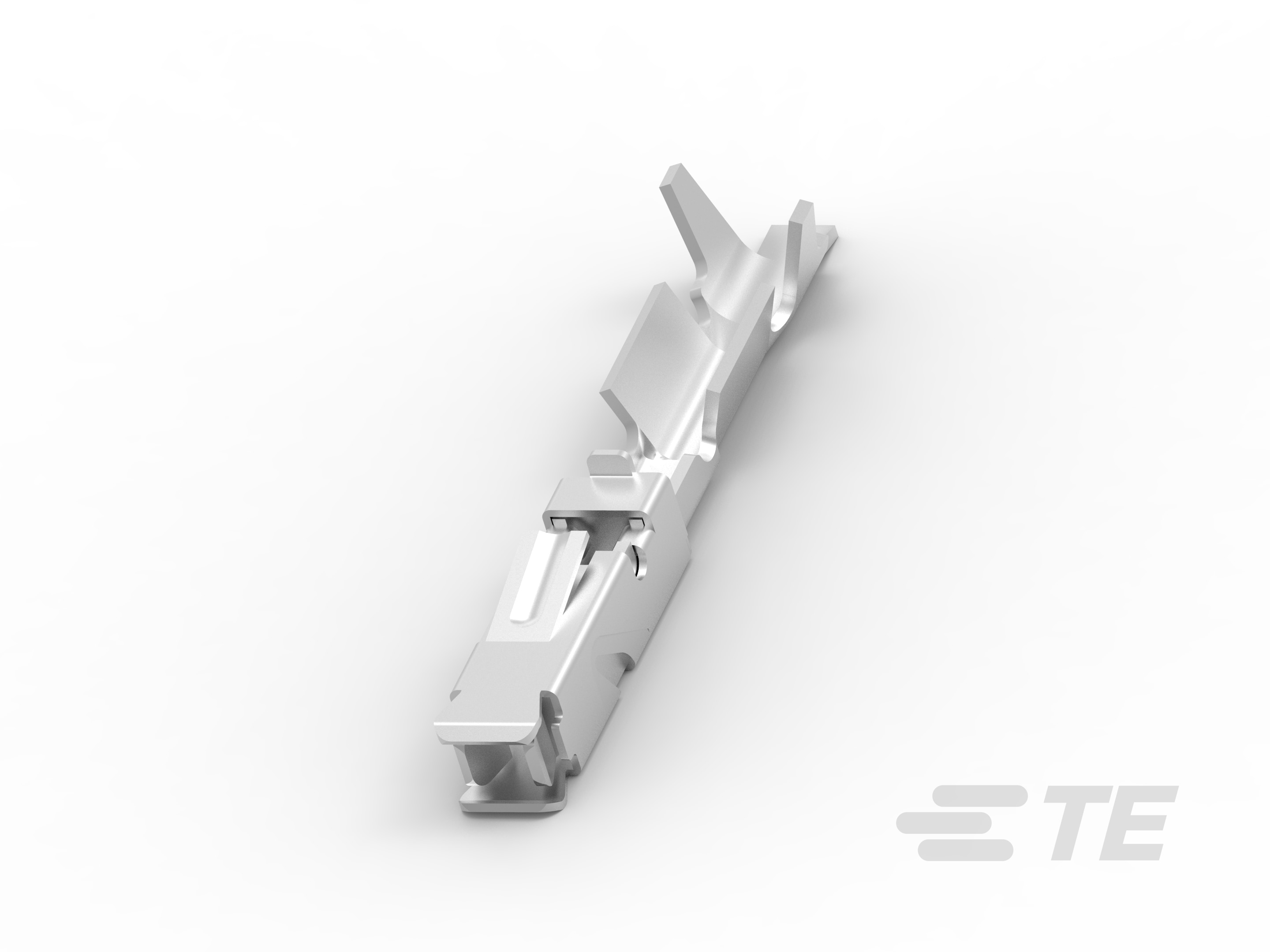

Socket Terminal, 22 – 20 AWG, .35 – .5 mm² Wire, .63 mm [.025 in] Tab Width, Gold (Au), .63 mm [.025 in] Tab Thickness, Unsealed, Terminates To Wire
1411558-2
Socket Terminal, 22 – 20 AWG, .35 – .5 mm² Wire, .63 mm [.025 in] Tab Width, Gold (Au), .63 mm [.025 in] Tab Thickness, Unsealed, Terminates To Wire
- TE 内部编号 1411558-2
- TE 内部产品描述 ELOSTD B1000Y6
- 别名 ID V23540B1000Y6
-
端子类型 : 插座
-
线径 (AWG): 22 – 20
-
线径 (mm²): .35 – .5
-
对接公端宽度 : .63 mm [ .025 in ]
-
接触面电镀 : 金 (Au)
文档
产品图纸
- Buchsenkontakt, Crimp-Version 德语
- Buchsenkontakt, Crimp-Version ENG_CD_1411605_A4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1411558-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1411558-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1411558-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1411558-2_A.3d_stp.zip 英文版本
产品规格
- 应用规格 GER_SS_114-18022_N.pdf 德语
- ENG_SS_114-18022-20_L.pdf 英文版本
- 产品规格 GER_SS_108-94155-0_B.pdf 德语
- GER_SS_108-94155-1_B.pdf 德语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插座种类 : 180°
-
主要锁定特性 : 锁定枪
-
可密封 : 否
主体特性
-
端子密封类型 : 非密封
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : .63mm
-
压接类型 : F 型压接
-
典型额定电流 (A): 7.5
-
端子类型 : 插座
-
对接公端宽度 : .63 mm [ .025 in ]
-
接触面电镀 : 金 (Au)
-
对接公端厚度 : .63 mm [ .025 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
兼容的绝缘直径范围 (mm): 1.1 – 1.6
-
线径 (AWG): 22 – 20
-
线径 (mm²): .35 – .5
-
公端长度 : 15.05 mm [ .6 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 150 °C [ 302 °F ]
-
工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 17500
-
封装方法 : Reel
其他
-
端子传导 : 0 – 24 A（低功率）
