140670

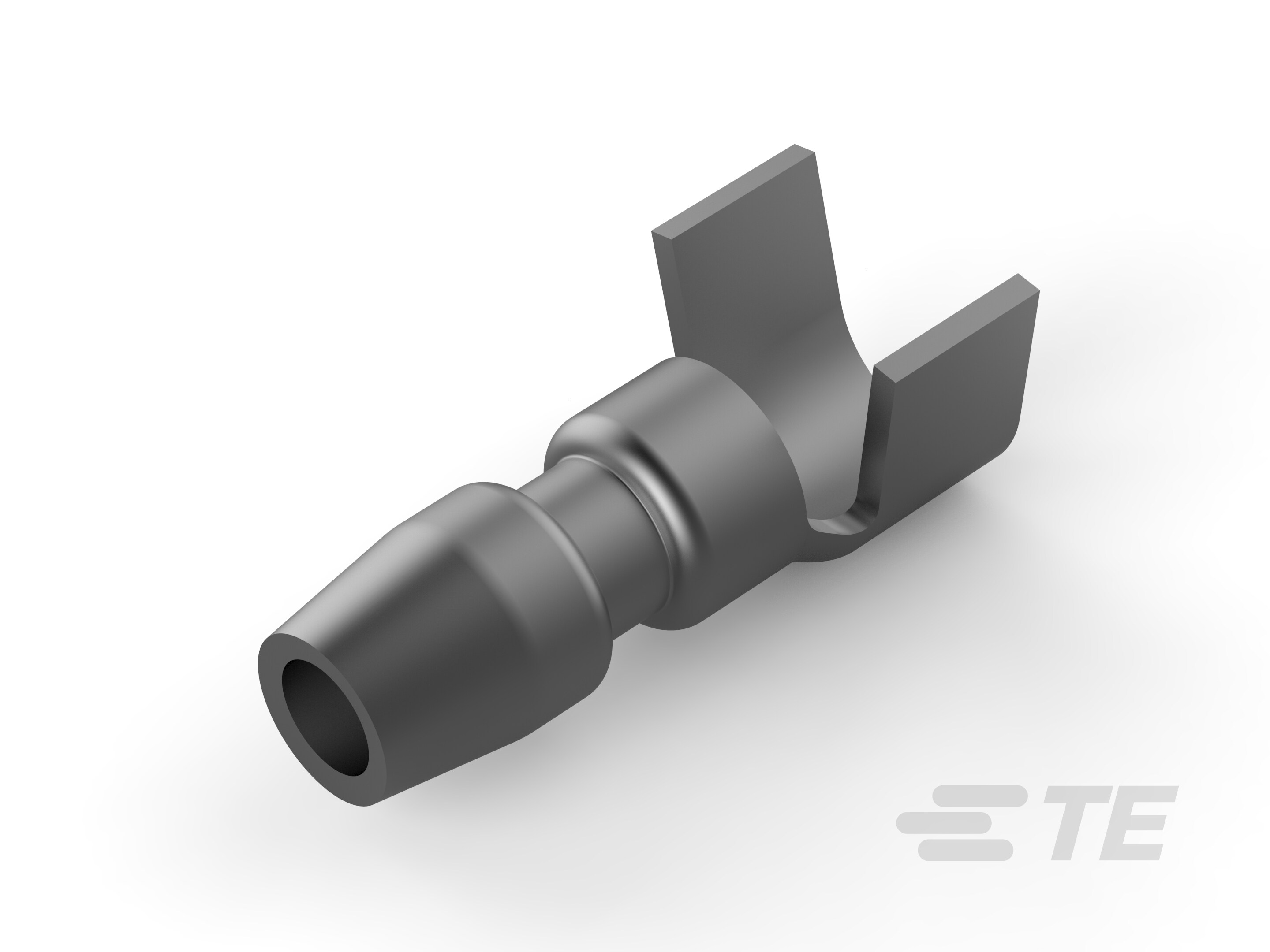

Shur-Plug Terminal, 3.96 mm [.156 in] Pin Diameter, 18 – 14 AWG, .8 – 2.5 mm² Wire, 1624 – 4106 CMA, 13.6 mm [.535 in] Length, Open Barrel, SHUR-PLUG
140670
Shur-Plug Terminal, 3.96 mm [.156 in] Pin Diameter, 18 – 14 AWG, .8 – 2.5 mm² Wire, 1624 – 4106 CMA, 13.6 mm [.535 in] Length, Open Barrel, SHUR-PLUG
-
- SHUR-PLUG
- TE 内部编号 140670
- TE 内部产品描述 SHUR PLUG TIN PLATED AWG 14 18
-
压接导线端子类型 : Shur 插头
-
接合插针直径 : 3.96 mm [ .156 in ]
-
兼容的绝缘直径范围 (mm): 3 – 4.1 | 4.1
-
兼容的绝缘直径范围 (in): .118 – .161 | .161
-
线径 (AWG): 18 – 14
-
线径 (mm²): .8 – 2.5
文档
产品图纸
- SHUR PLUG FRE_CD_140669_E.pdf 法语
- SHUR PLUG 法语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_140670_L_c-140670-l-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_140670_L_c-140670-l.2d_dxf.zip 英文版本
- ENG_CVM_CVM_140670_L_c-140670-l.3d_igs.zip 英文版本
- ENG_CVM_CVM_140670_L_c-140670-l.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2042_C1.pdf 英文版本
- 产品规格 ENG_SS_108-1889_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯 | 绞线
-
电线绝缘支持固定类型 : 绝缘穿刺
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
端子接合区域电镀材料厚度 (µin): 118.11
-
端子接触部长度 : 8.7 mm [ .34 in ]
-
压接导线端子类型 : Shur 插头
-
接合插针直径 : 3.96 mm [ .156 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 锡
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 不带
尺寸
-
兼容的绝缘直径范围 (mm): 3 – 4.1 | 4.1
-
兼容的绝缘直径范围 (in): .118 – .161 | .161
-
线径 (AWG): 18 – 14
-
线径 (mm²): .8 – 2.5
-
线径 (CMA): 1624 – 4106
-
压线筒内径 : 3.87 mm [ .151 in ]
-
端子材料厚度 : .5 mm [ .02 in ]
-
产品总长度 : 13.6 mm [ .535 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 10000
-
封装方法 : Reel
