1393457-4

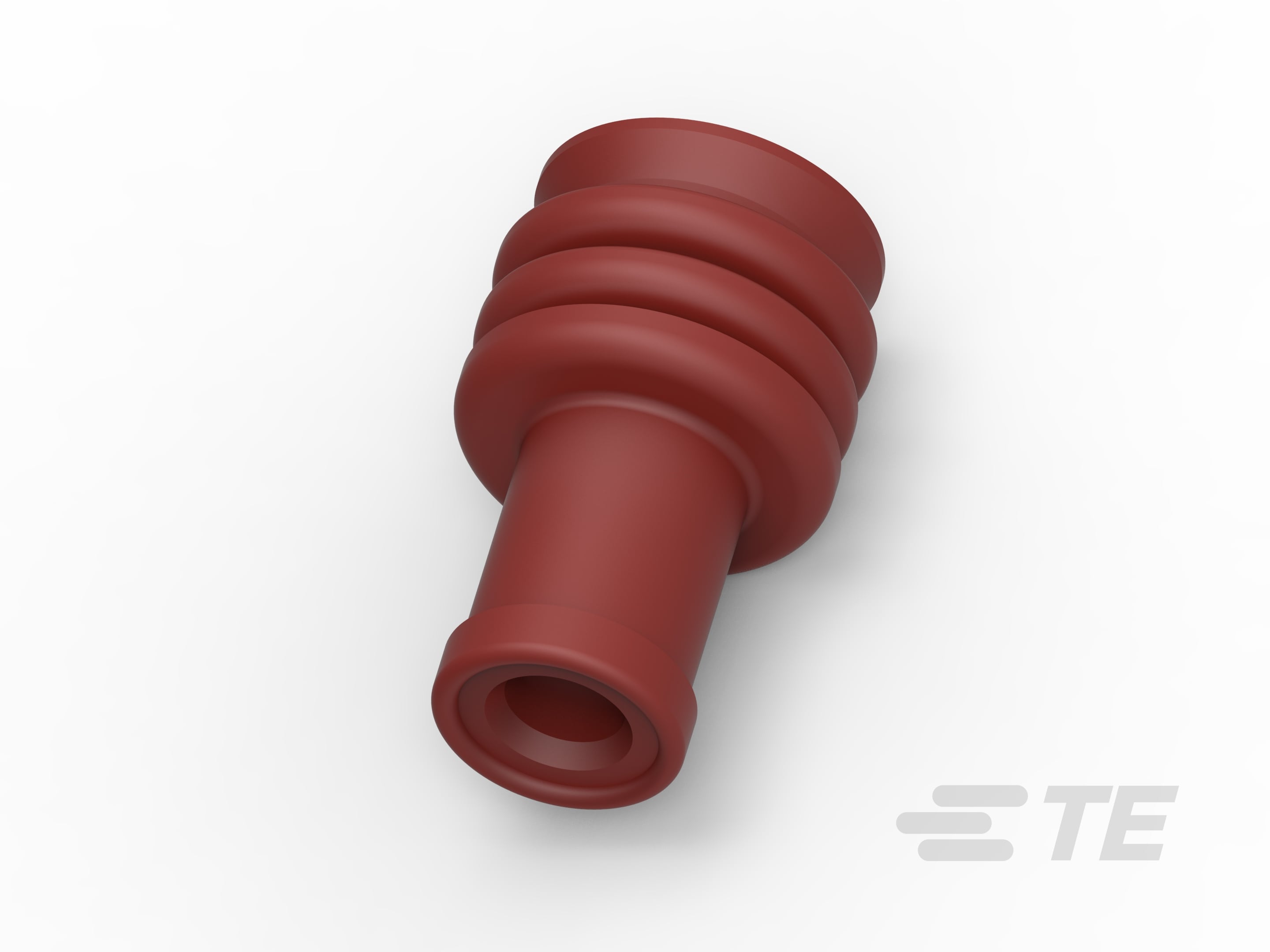

Single Wire Seal (SWS), Silicone, Brown, 3.6 mm [.142 in] Cavity Diameter, 2.2 – 3 mm [.087 – .118 in] Insulation Diameter
1393457-4
Single Wire Seal (SWS), Silicone, Brown, 3.6 mm [.142 in] Cavity Diameter, 2.2 – 3 mm [.087 – .118 in] Insulation Diameter
- TE 内部编号 1393457-4
- TE 内部产品描述 V23540M1000Z110=DICHTTULLE (F1
- 别名 ID V23540M1000Z110
-
连接器密封件和插头类型 : 单线密封 (SWS)
-
主要产品材料 : 硅胶
-
主要产品颜色 : 褐色
-
腔内径 : 3.6 mm [ .142 in ]
-
兼容的绝缘直径范围 : 2.2 – 3 mm [ .087 – .118 in ]
文档
产品图纸
- Dichtungen fuer ELO POWER 2,8 英文版本
- Dichtungen fuer ELO POWER 2,8 C_1411637_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1393457-4_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1393457-4_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1393457-4_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1393457-4_A.3d_stp.zip 英文版本
数据表/目录页
- Datasheet ENG_DS_1393457-4_A.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器密封件和插头类型 : 单线密封 (SWS)
主体特性
-
主要产品材料 : 硅胶
-
主要产品颜色 : 褐色
尺寸
-
腔内径 : 3.6 mm [ .142 in ]
-
兼容的绝缘直径范围 : 2.2 – 3 mm [ .087 – .118 in ]
使用环境
-
工作温度（最大值） (°C): 65, 70, 75, 80, 85, 90, 100, 105, 110, 120, 125, 130
-
工作温度（最大值） (°F): 149, 158, 167, 176, 185, 194, 212, 221, 230, 248, 257, 266
-
工作温度范围 : -40 – 130 °C [ -40 – 266 °F ]
行业标准
-
UL 阻燃性等级 : 无
其他
-
耐碳氢化合物 : 较差
-
邵氏 A 级硬度 : 50
-
包含润滑剂 : 是
