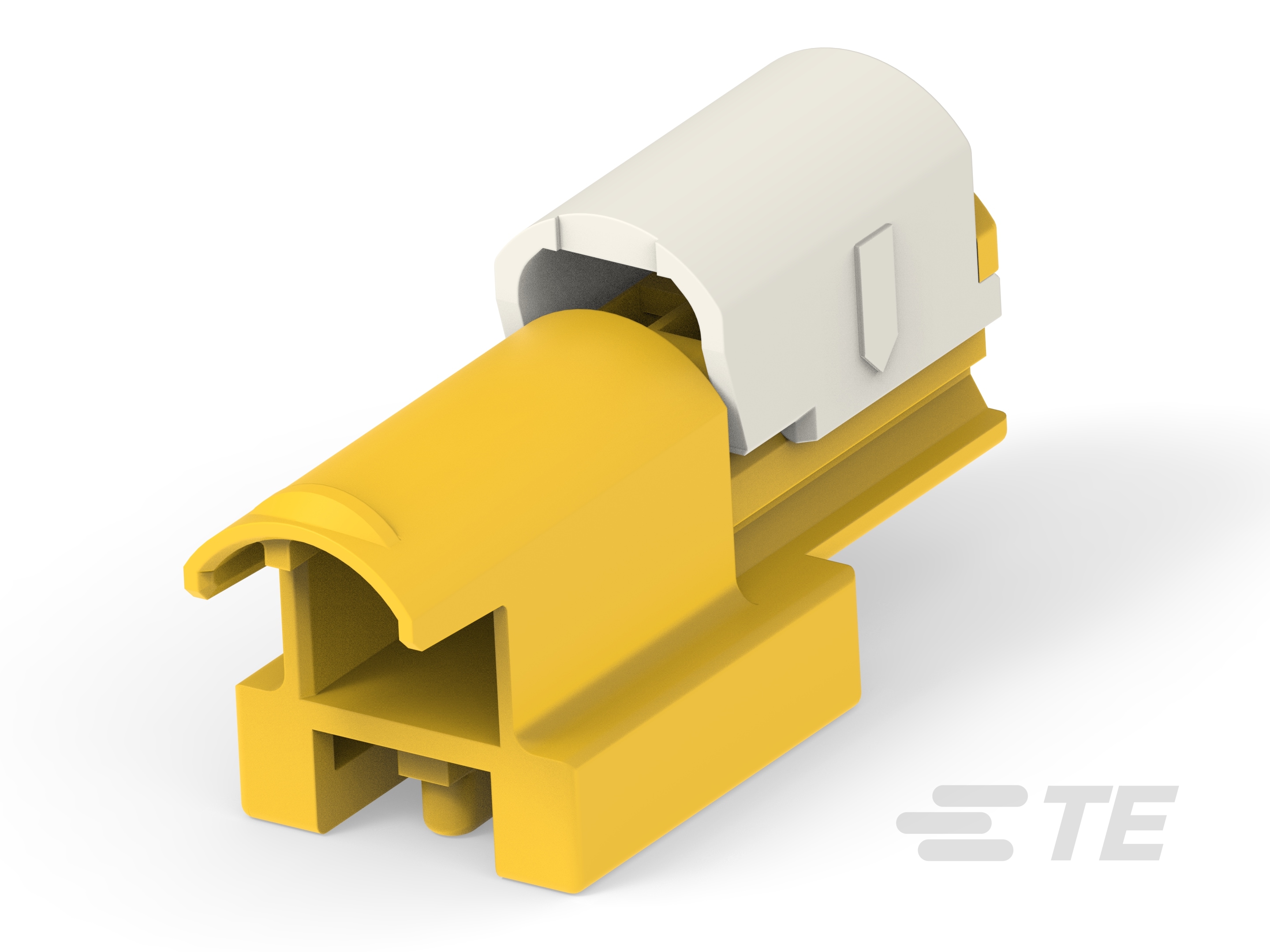

1393433-8
12 V, 2 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 2.54 mm [.1 in] Centerline, Yellow, Wire & Cable, Signal
1393433-8
12 V, 2 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 2.54 mm [.1 in] Centerline, Yellow, Wire & Cable, Signal
- TE 内部编号 1393433-8
- TE 内部产品描述 V23540M5302Y91=2P STIFTGEHAEUS
- 别名 ID V23540-M5302-Y91 V23540M5302Y91
-
标称电压架构 (V): 12
-
连接器和壳体类型 : 公端子护套
-
位数 : 2
-
可密封 : 否
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
文档
产品图纸
- 2 pol. Stiftgehaeuse mit Clip, ASSY ELO-Kupplung, (Kurzschluss) 英文版本
- 2 pol. Stiftgehaeuse mit Clip, ASSY ELO-Kupplung, (Kurzschluss) ENG_CD_1411208_C1.pdf 英文版本
- Customer Drawing 英文版本
- Customer Drawing ENG_CD_V23540M5302Y_90x7427_07A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1393433-8_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1393433-8_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1393433-8_C.3d_stp.zip 英文版本
- ENG_CVM_CVM_1393433-8_C.2d_dxf.zip 英文版本
产品规格
- 产品规格 S_108-18157_B.tif 英文版本
- S_108-18157_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 公端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 黄色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 公端
-
端子大小 : .63mm
-
对接公端宽度 : .63 mm [ .025 in ]
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
使用环境
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
-
工作温度（最大值） : 130 °C [ 266 °F ]
操作/应用
-
电路应用 : Signal
其他
-
能够保证连接器位置 : 否
