1393433-2

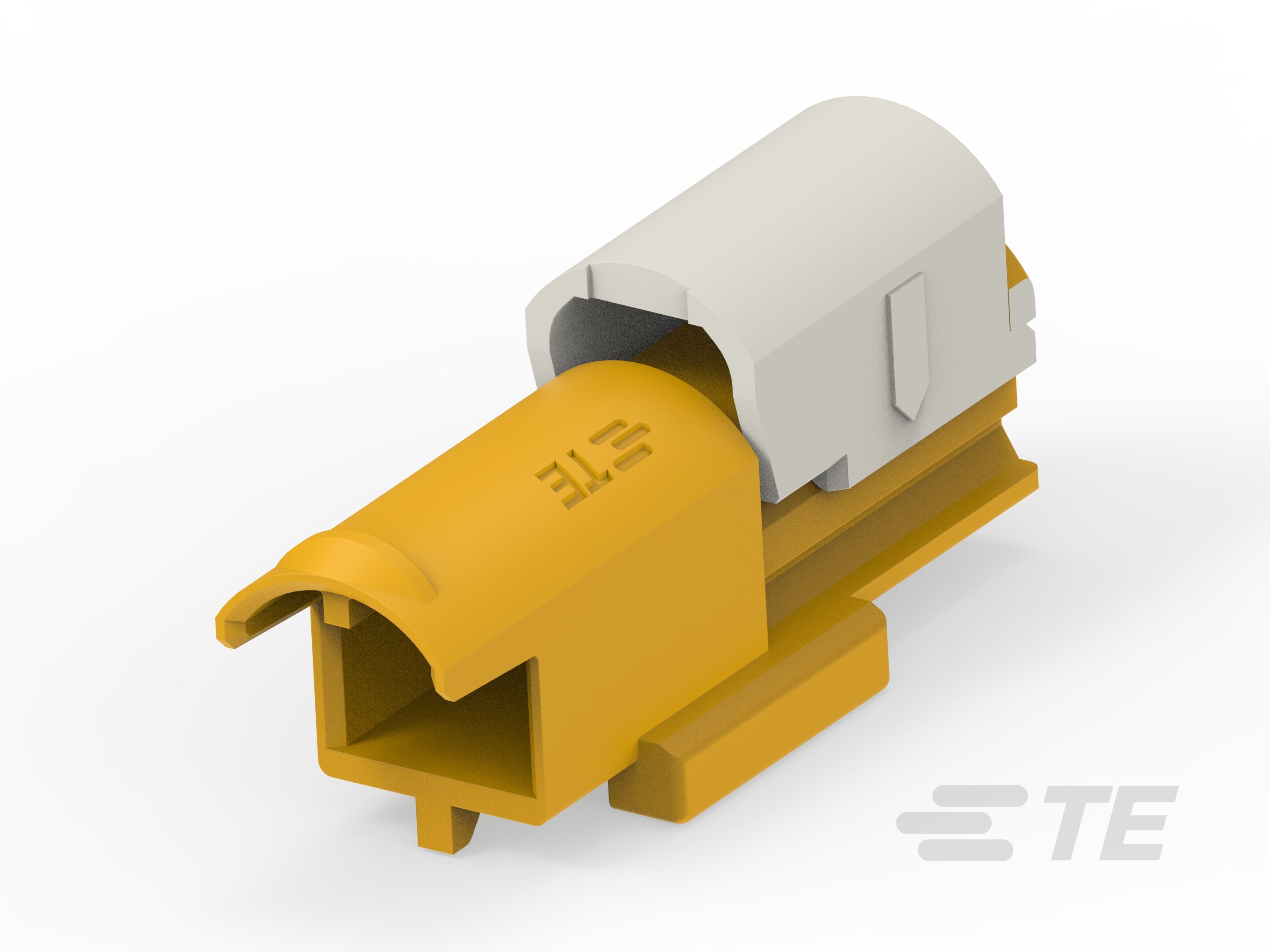

Housing for Male Terminals, Wire-to-Wire, 2 Position, 2.54 mm [.1 in] Centerline, Yellow, Wire & Cable, Signal, Cable Mount (Free-Hanging)
1393433-2
Housing for Male Terminals, Wire-to-Wire, 2 Position, 2.54 mm [.1 in] Centerline, Yellow, Wire & Cable, Signal, Cable Mount (Free-Hanging)
- TE 内部编号 1393433-2
- TE 内部产品描述 V23540M5302Y 10=2P STIFTGEHAUS
- 别名 ID V23540-M5302-Y10 V23540M5302Y 10
-
连接器系统 : 线到线
-
位数 : 2
-
连接器和壳体类型 : 公端子护套
-
中心线（间距） : 2.54 mm [ .1 in ]
-
可密封 : 否
文档
产品图纸
- 2 pol. Stiftgehaeuse, ELO, Kurzschl. 2 POS. PIN HOUSING, ELO SHORT CIRCUIT ENG_CD_1411194_C1.pdf 英文版本
- 2 pol. Stiftgh?use mit Kurzschlussbr?cke 英文版本
- 2 pol. Stiftgh?use mit Kurzschlussbr?cke C_1393433-2_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1393433-2_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1393433-2_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1393433-2_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1393433-2_C.3d_stp.zip 英文版本
产品规格
- 工程规范 ENG_SS_1393433-2_1.pdf 英文版本
- 产品规格 S_108-18157_B.tif 英文版本
- S_108-18157_B.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
连接器系统 : 线到线
-
连接器和壳体类型 : 公端子护套
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
主要锁定特性 : 端子上
-
混合型连接器 : 否
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
工作电压 (VDC): 12
-
标称电压架构 (V): 12
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黄色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 公端
-
端子大小 : .63mm
-
端子额定电流（最大值） (A): 7.5
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
-
端子位置保证 : 是
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
产品长度 : 12.5 mm [ .492 in ]
-
产品宽度 : 35.2 mm [ 1.386 in ]
-
连接器高度 : 13.3 mm [ .524 in ]
使用环境
-
工作温度（最大值） (°C): 70, 75, 80, 85, 90, 100, 105, 110, 120, 125, 130
-
工作温度（最大值） (°F): 158, 167, 176, 185, 194, 212, 221, 230, 248, 257, 266
-
工作温度范围 : -40 – 130 °C [ -40 – 266 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94HB
包装特性
-
封装方法 : Box
-
封装数量 : 2200
其他
-
能够保证连接器位置 : 否
-
可维修 : 否
