1393431-1

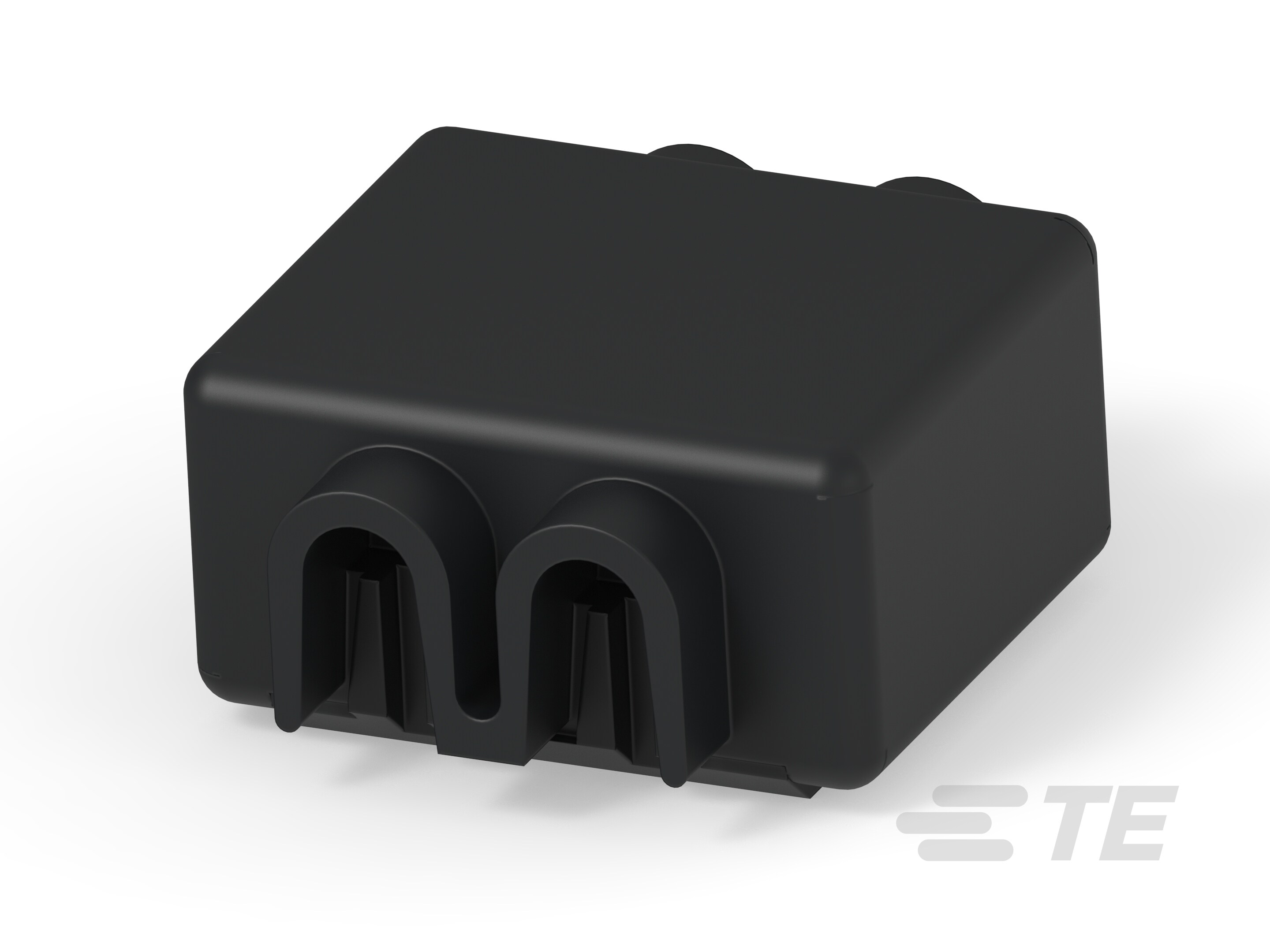

2 Position Housing, Housing for Male Terminals, Wire-to-Wire, 4.5 mm [.177 in] Centerline, Black, Wire & Cable, Cable Mount (Free-Hanging)
1393431-1
2 Position Housing, Housing for Male Terminals, Wire-to-Wire, 4.5 mm [.177 in] Centerline, Black, Wire & Cable, Cable Mount (Free-Hanging)
- TE 内部编号 1393431-1
- TE 内部产品描述 V23540M7700Y 21=2 POL POT.VERT
- 别名 ID V23540M7700Y 21
-
位数 : 2
-
连接器和壳体类型 : 公端子护套
-
连接器系统 : 线到线
-
中心线（间距） : 4.5 mm [ .177 in ]
-
可密封 : 否
文档
产品图纸
- Customer Drawing 英文版本
- Customer Drawing ENG_CD_V23540M7700Y_21x7427_01.pdf 英文版本
- Customer Drawing 英文版本
- Customer Drawing ENG_CD_V23540M7700Y_xxx7427_02.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1393431-1_02.pdf 英文版本
- 下载查看 ENG_CVM_1393431-1_02.3d_igs.zip 英文版本
- ENG_CVM_1393431-1_02.3d_stp.zip 英文版本
- ENG_CVM_1393431-1_02.2d_dxf.zip 英文版本
产品规格
- 应用规格 GER_SS_114-18658_B.pdf 德语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 公端子护套
-
连接器系统 : 线到线
-
可密封 : 否
-
主要锁定特性 : 端子上
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 公端
机械附件
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA GF
-
中心线（间距） : 4.5 mm [ .177 in ]
尺寸
-
连接器高度 : 7.4 mm [ .291 in ]
-
产品长度 : 15.5 mm [ .61 in ]
-
产品宽度 : 10.7 mm [ .421 in ]
包装特性
-
封装方法 : Bag
-
封装数量 : 500
其他
-
可维修 : 否
-
能够保证连接器位置 : 否
