PE014006

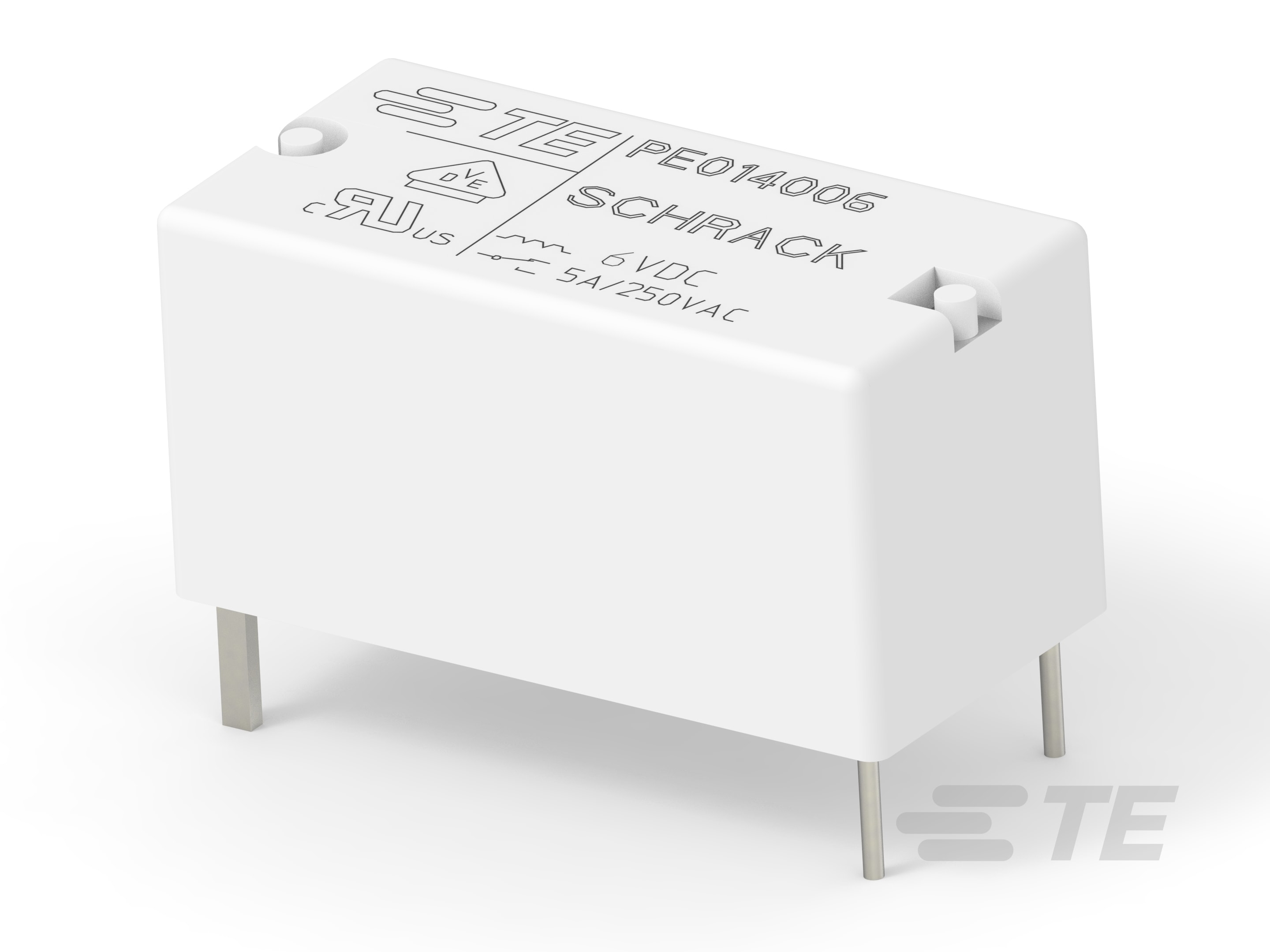

Power Relays, Standard, Monostable, DC, 209 mW Coil Power Rating DC, 172 Ω Coil Resistance, SCHRACK Miniature PCB Relay PE bistable

PE014006-1393219-4

PE014006

Power Relays, Standard, Monostable, DC, 209 mW Coil Power Rating DC, 172 Ω Coil Resistance, SCHRACK Miniature PCB Relay PE bistable

    • SCHRACK
    • SCHRACK Miniature PCB Relay PE bistable
  • TE 内部编号 1393219-4
  • TE 内部产品描述 PE014006

  • 功率继电器类型 : 标准

  • 线圈励磁系统 : 单稳态、直流

  • 线圈功率额定值（直流） (mW): 209

  • 线圈电阻 (Ω): 172

  • 线圈电压额定值 (VDC): 6

查看所有特性
更多 更少

文档

CAD 文件

数据表/目录页

产品规格

机构认证

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

产品类型特性

  • 功率继电器类型 : 标准

  • 继电器连接类型 : PCB 焊针

电气特征

  • 线圈励磁系统 : 单稳态、直流

  • 线圈功率额定值（直流） (mW): 209

  • 线圈电阻 (Ω): 172

  • 线圈电压额定值 (VDC): 6

  • 端子开关电压（最大值） (VAC): 400

  • 端子电压额定值 (VAC): 250

  • 线圈功率额定值类 (mW): 200 – 300

  • 绝缘漏电类 (mm): 3 – 5.5

接触件特性

  • 端子排列方式 : 1 Form C (CO)

  • 端子电流类 (A): 16

  • 端子额定电流（最大值） (A): 5

  • 端子材料 : AgNi

  • 端子极数 : 1

机械附件

  • 产品安装类型 : 印刷电路板

尺寸

  • 产品高度 : 10 mm [ .393 in ]

  • 产品长度 : 20 mm [ .787 in ]

  • 产品宽度 : 10 mm [ .393 in ]

  • 绝缘间隙类 (mm): 2.5 – 4

包装特性

  • 封装方法 : Carton

其他

  • 焊接工艺 : 波峰焊接
