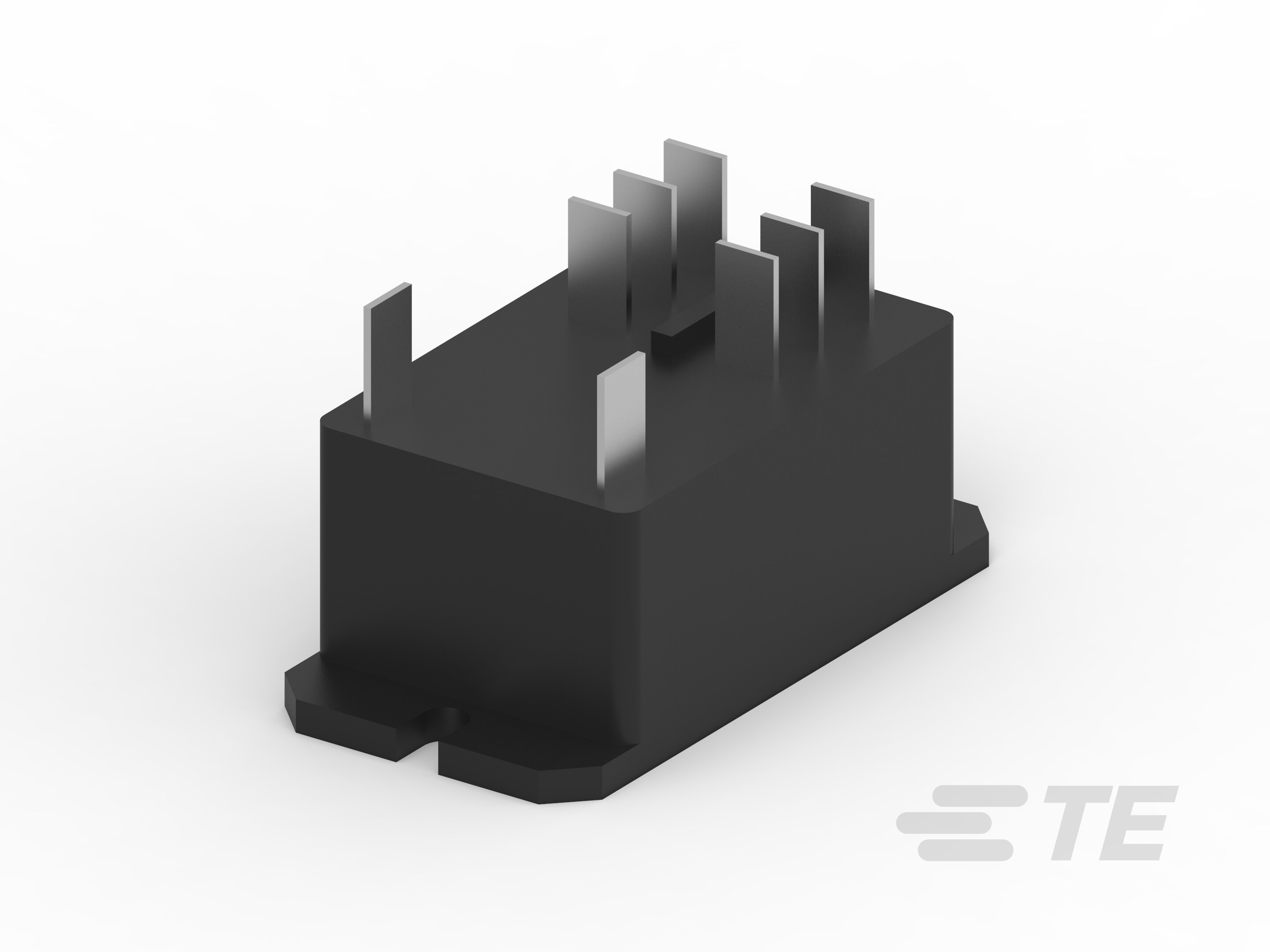

T92S7A22-208

General Purpose Power Relay, AC, Monostable, 2 Form A DPST-NO, 30 A Contact Rating, 208 VAC Coil Voltage, 277 VAC Contact Voltage, Panel Mount

T92S7A22-208-1393212-3

T92S7A22-208

General Purpose Power Relay, AC, Monostable, 2 Form A DPST-NO, 30 A Contact Rating, 208 VAC Coil Voltage, 277 VAC Contact Voltage, Panel Mount

    • Potter & Brumfield
  • TE 内部编号 1393212-3
  • TE 内部产品描述 T92S7A22-208

  • 继电器和接触器类型 : 通用功率继电器

  • 电流类型 : AC

  • 线圈励磁系统 : 单稳态

  • 端子排列方式 : 2 Form A DPST-NO

  • 触点额定电流 (A): 30

查看所有特性
更多 更少

文档

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

产品类型特性

  • 继电器和接触器类型 : 通用功率继电器

结构特性

  • 线圈特性 : UL 线圈绝缘类 F

  • 端子极数 : 2

  • 端子排列方式 : 2 Form A DPST-NO

电气特征

  • 绝缘初始电阻 (MΩ): 1000

  • 线圈功率额定值（交流） (VA): 4

  • 线圈电阻 (Ω): 2556.9 – 3125.1

  • 端子开关负载（最小值） : 500mA @ 12V

  • 端子开关电压（最大值） (VAC): 600

  • 相邻端子间绝缘初始电介质 (Vrms): 2000

  • 打开端子间绝缘初始电介质 (Vrms): 1500

  • 端子极限断开电流 (A): 40

  • 端子极限连续电流 (A): 40

  • 端子极限关合电流 (A): 40

  • 端子极限短时电流 (A): 30

  • 触点额定电流 (A): 30

  • 线圈电压额定值 (VAC): 208

  • 端子电压额定值 (VAC): 277

  • 端子和线圈间绝缘初始电介质 (Vrms): 4000

主体特性

  • 主要产品颜色 : 黑色

  • 产品重量 : 82.5 g [ 2.91 oz ]

  • 外壳类型 : 支持抗焊剂自动焊接

接触件特性

  • 端子材料 : 银氧化镉

端接特性

  • 干线端接和连接类型 : 快速连接端子

  • 线圈端接和连接类型 : 快速连接端子

机械附件

  • 产品安装特性类型 : 带安装槽的法兰

  • 产品安装类型 : 面板安装

尺寸

  • 产品高度 : 26.42 mm [ 1.04 in ]

  • 产品长度 : 68.58 mm [ 2.7 in ]

  • 产品宽度 : 34.54 mm [ 1.36 in ]

  • 端子和线圈间绝缘漏电 : 9.5 mm [ .374 in ]

  • 端子和线圈间绝缘间隙 : 8 mm [ .315 in ]

使用环境

  • 环境保护类别 : RTII

  • 工组温度范围 : -55 – 65 °C [ -67 – 149 °F ]

  • 环境温度（最大值） : 65 °C [ 149 °F ]

操作/应用

  • 电流类型 : AC

  • 线圈励磁系统 : 单稳态

包装特性

  • 封装方法 : Tray

其他

  • 环境温度类 (°C): 50 – 70

  • 端子电流类 (A): 20 – 30

  • 高度类（机械） (mm): 30 – 40

  • 长度类（机械） (mm): 60-7

  • 宽度类（机械） (mm): 30 – 40
