PT270512

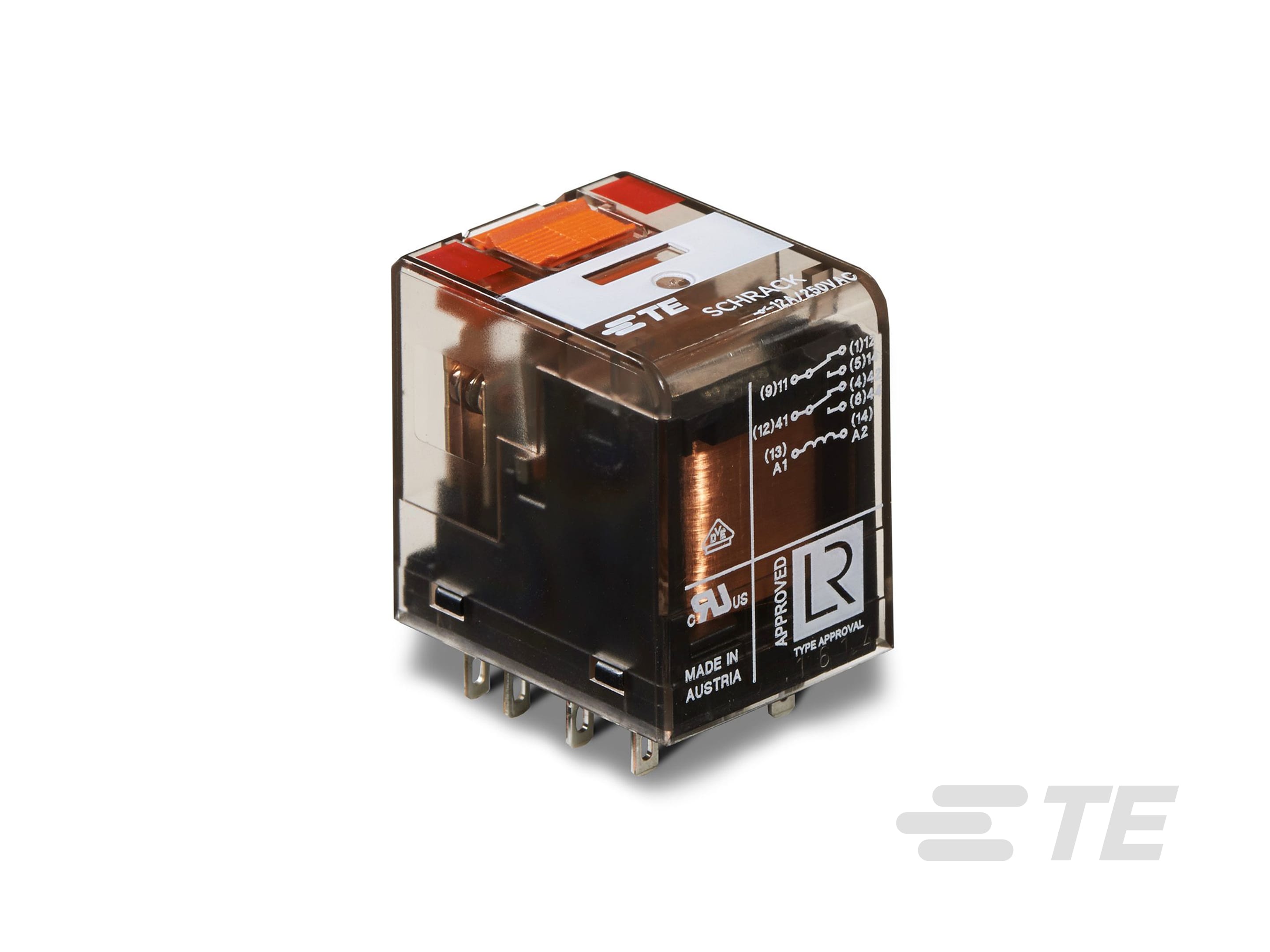

General Purpose Power Relay, AC, Monostable, 2 Form C DPDT-CO, 12 A Contact Rating, 12 VAC Coil Voltage, SCHRACK Miniature Relay PT
PT270512
General Purpose Power Relay, AC, Monostable, 2 Form C DPDT-CO, 12 A Contact Rating, 12 VAC Coil Voltage, SCHRACK Miniature Relay PT
-
- SCHRACK
- SCHRACK 小型继电器 PT
- TE 内部编号 1393154-2
- TE 内部产品描述 PT270512
-
继电器和接触器类型 : 通用功率继电器
-
电流类型 : AC
-
线圈励磁系统 : 单稳态
-
端子排列方式 : 2 Form C DPDT-CO
-
触点额定电流 (A): 12
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1393154-2_99.pdf 3D
- 下载查看 ENG_CVM_CVM_1393154-2_99.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1393154-2_99.3d_igs.zip 英文版本
- ENG_CVM_CVM_1393154-2_99.3d_stp.zip 英文版本
数据表/目录页
- Miniature Relay PT ENG_DS_PT_A.pdf 英文版本
产品规格
- Definitions General Purpose Relays ENG_SS_Definitions_Relays_2.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_CERT_40009108_C1_3.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
继电器和接触器类型 : 通用功率继电器
结构特性
-
线圈特性 : UL 线圈绝缘类 F
-
端子极数 : 2
-
端子排列方式 : 2 Form C DPDT-CO
电气特征
-
线圈功率额定值（交流） (VA): .85, 1
-
线圈电阻 (Ω): 48
-
端子开关负载（最小值） : 10mA @ 12V
-
端子开关电压（最大值） (VAC): 400
-
相邻端子间绝缘初始电介质 (Vrms): 2500
-
打开端子间绝缘初始电介质 (Vrms): 1200
-
端子极限断开电流 (A): 12
-
端子极限关合电流 (A): 24
-
端子极限短时电流 (A): 300
-
触点额定电流 (A): 12
-
线圈电压额定值 (VAC): 12
-
端子电压额定值 (VAC): 240
-
端子和线圈间绝缘初始电介质 (Vrms): 2500
主体特性
-
产品重量 (g): 30
-
外壳类型 : 支持抗焊剂自动焊接
接触件特性
-
端子材料 : AgNi90/10
端接特性
-
干线端接和连接类型 : 焊接/插入式端子
-
线圈端接和连接类型 : 焊接/插入式端子
机械附件
-
产品安装类型 : 面板和插座安装
尺寸
-
产品高度 : 29 mm [ 1.14 in ]
-
产品长度 : 28 mm [ 1.1 in ]
-
产品宽度 : 22.5 mm [ .885 in ]
-
端子和线圈间绝缘漏电 : 4 mm [ .157 in ]
-
端子和线圈间绝缘间隙 (mm): 3
使用环境
-
环境保护类别 : RTII
-
工组温度范围 : -40 – 70 °C [ -40 – 158 °F ]
-
环境温度（最大值） : 70 °C [ 158 °F ]
操作/应用
-
电流类型 : AC
-
线圈励磁系统 : 单稳态
包装特性
-
封装方法 : 纸箱和纸管
其他
-
端子电流类 (A): 10 – 20
-
高度类（机械） (mm): 25 – 30
-
长度类（机械） (mm): 25 – 30
-
宽度类（机械） (mm): 20 – 25
