PRD-11AG0-120

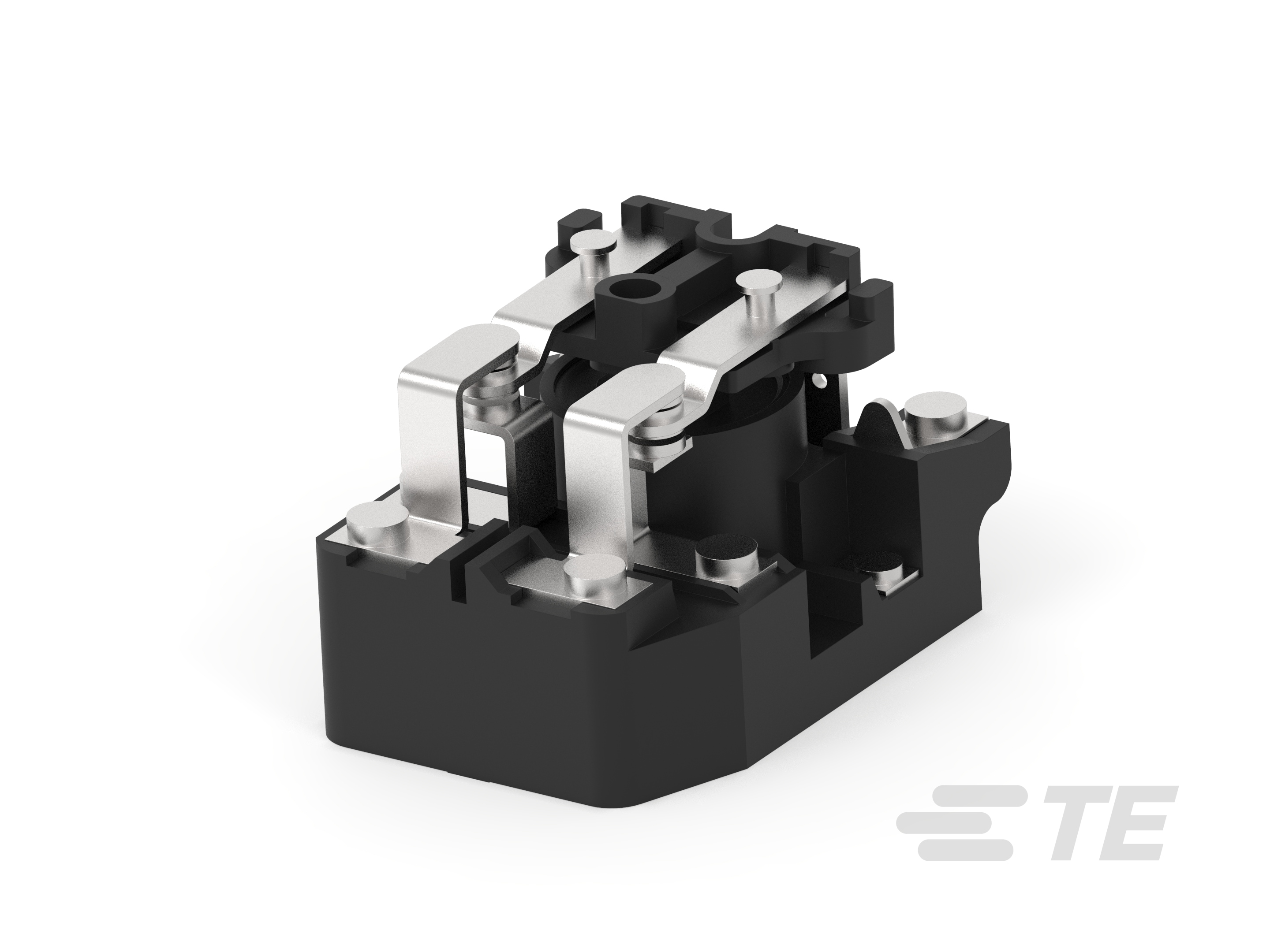

General Purpose Power Relay, AC, Monostable, 2 Form C DPDT-CO, 30 A Contact Rating, 120 VAC Coil Voltage, 600 VAC Contact Voltage
PRD-11AG0-120
General Purpose Power Relay, AC, Monostable, 2 Form C DPDT-CO, 30 A Contact Rating, 120 VAC Coil Voltage, 600 VAC Contact Voltage
- TE 内部编号 1393127-9
- TE 内部产品描述 PRD-11AG0-120=PRD
- 别名 ID CM1708-000 AMPS-0-1393127-9
-
继电器和接触器类型 : 通用功率继电器
-
电流类型 : AC
-
线圈励磁系统 : 单稳态
-
端子排列方式 : 2 Form C DPDT-CO
-
触点额定电流 (A): 30
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1393127-9_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1393127-9_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1393127-9_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1393127-9_C.3d_stp.zip 英文版本
数据表/目录页
- PRD 10 to 50 Amp Heavy Duty AC or DC Power Relay ENG_DS_1308242_PRD_1120.pdf 英文版本
产品规格
- Definitions General Purpose Relays ENG_SS_Definitions_Relays_2.pdf 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_CERT_154470_80081152_C1_1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
继电器和接触器类型 : 通用功率继电器
结构特性
-
端子极数 : 2
-
线圈特性 : UL 线圈绝缘类 B
-
端子排列方式 : 2 Form C DPDT-CO
电气特征
-
端子开关电压（最大值） (VAC): 600
-
端子开关电压（最大值） (VDC): 28
-
线圈功率额定值（交流） (VA): 9.8
-
线圈电阻 (Ω): 290
-
端子开关负载（最小值） : 1A @ 12V
-
触点额定电流 (A): 30
-
线圈电压额定值 (VAC): 120
-
端子电压额定值 (VAC): 600
-
端子电压额定值 (VDC): 125
-
端子和线圈间绝缘初始电介质 (Vrms): 2000
接触件特性
-
端子材料 : 银氧化镉
端接特性
-
干线端接和连接类型 : 8-32 螺钉
-
线圈端接和连接类型 : 6-32 螺钉
机械附件
-
产品安装特性类型 : 安装孔
-
产品安装类型 : 面板安装
尺寸
-
产品高度 : 63.5 mm [ 2.5 in ]
-
产品长度 : 85.73 mm [ 3.37 in ]
-
产品宽度 : 63.8 mm [ 2.51 in ]
使用环境
-
工组温度范围 : -55 – 45 °C [ -67 – 113 °F ]
-
环境温度（最大值） : 45 °C [ 113 °F ]
操作/应用
-
电流类型 : AC
-
线圈励磁系统 : 单稳态
包装特性
-
封装方法 : Tray
其他
-
端子电流类 (A): 20 – 30
