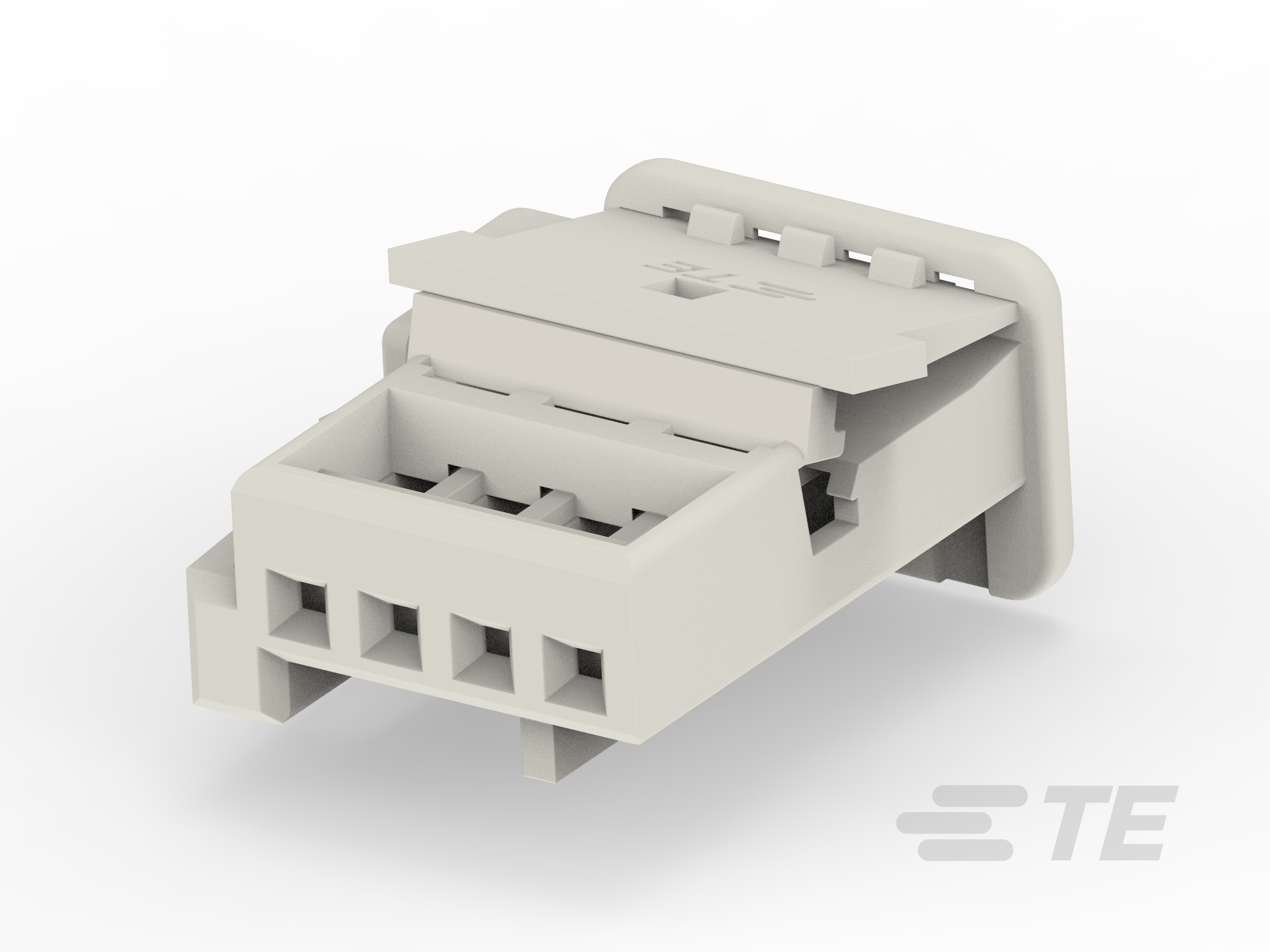

Name: 4POS MQS REC
Brand: MQS

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 4
行数 : 1

电气特征

标称电压架构 (V): 24

主体特性

出线角度 (°): 180°
主要产品颜色 : 白色

接触件特性

端子类型 : 母端
端子大小 : .64mm
对接公端宽度 : .64 mm [ .025 in ]
端子额定电流（最大值） (A): 7.5

机械附件

接合对准 : 带有
接合对准类型 : 键控
端子位置保证 : 否
应力消除 : 不带
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF20
中心线（间距） : 2.54 mm [ .1 in ]

尺寸

连接器高度 : 10.7 mm [ .42 in ]
产品长度 : 16.5 mm [ .65 in ]
产品宽度 : 17.6 mm [ .69 in ]

使用环境

工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]
工作温度（最大值） : 150 °C [ 302 °F ]

操作/应用

电路应用 : Signal

行业标准

UL 阻燃性等级 : UL 94HB

包装特性

封装方法 : Box
封装数量 : 1500

其他

可维修 : 否
能够保证连接器位置 : 否

1379029-2

24 V, 4 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2.54 mm [.1 in] Centerline, White, Wire & Cable, Signal

1379029-2

24 V, 4 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2.54 mm [.1 in] Centerline, White, Wire & Cable, Signal

标称电压架构 (V): 24

连接器和壳体类型 : 母端子护套

位数 : 4

可密封 : 否

工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]

文档

产品图纸

CAD 文件

产品规格

使用说明书

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 否

连接器和壳体类型 : 母端子护套

可密封 : 否

主要锁定特性 : 锁定枪

连接器系统 : 线到板

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 4

行数 : 1

电气特征

标称电压架构 (V): 24

主体特性

出线角度 (°): 180°

主要产品颜色 : 白色

接触件特性

端子类型 : 母端

端子大小 : .64mm

对接公端宽度 : .64 mm [ .025 in ]

端子额定电流（最大值） (A): 7.5

机械附件

接合对准 : 带有

接合对准类型 : 键控

端子位置保证 : 否

应力消除 : 不带

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF20

中心线（间距） : 2.54 mm [ .1 in ]

尺寸

连接器高度 : 10.7 mm [ .42 in ]

产品长度 : 16.5 mm [ .65 in ]

产品宽度 : 17.6 mm [ .69 in ]

使用环境

工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]

工作温度（最大值） : 150 °C [ 302 °F ]

操作/应用

电路应用 : Signal

行业标准

UL 阻燃性等级 : UL 94HB

包装特性

封装方法 : Box

封装数量 : 1500

其他

可维修 : 否

能够保证连接器位置 : 否
