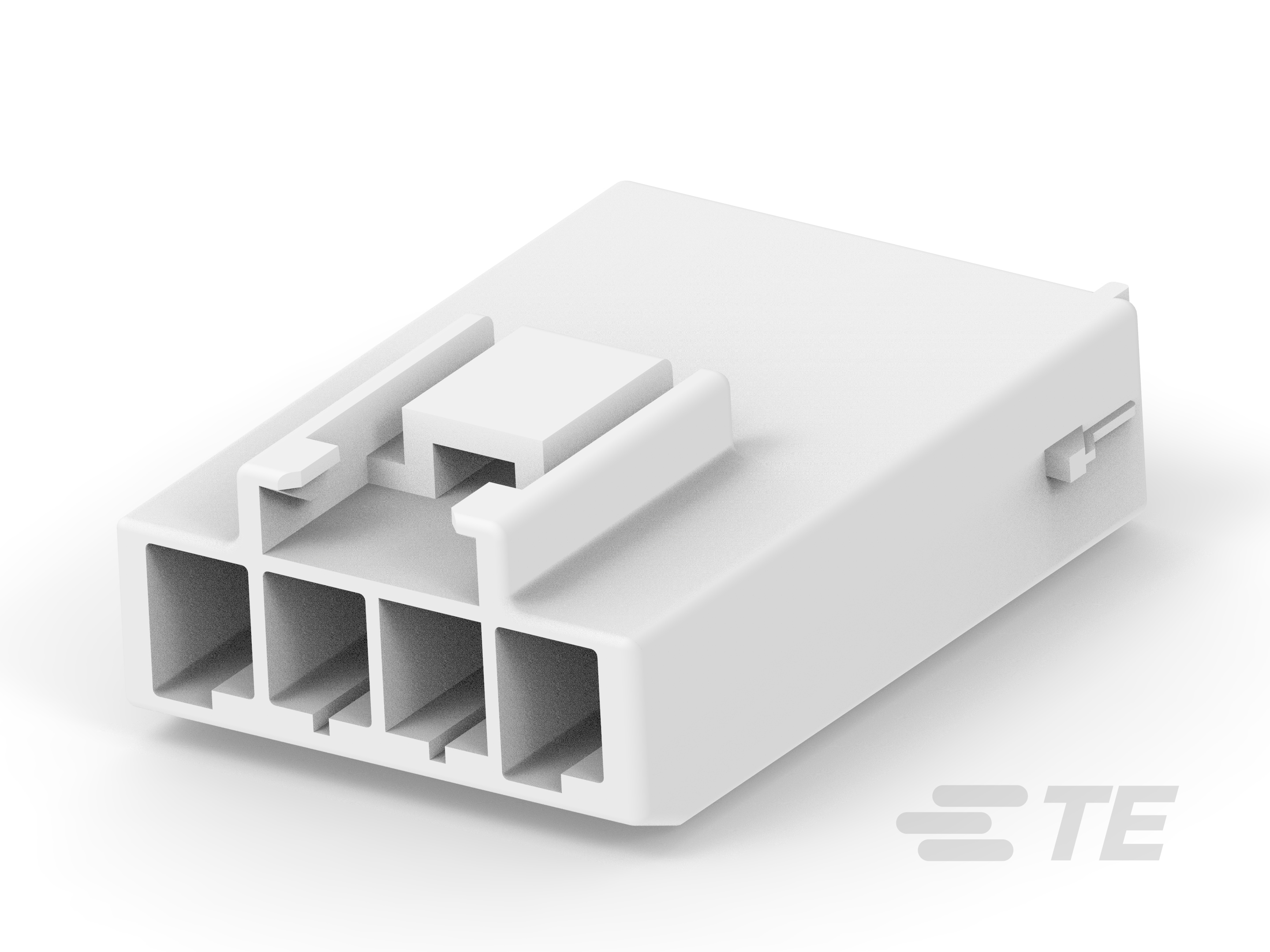

1376684-1
4 Position, Cap, Housing, Crimp, Wire-to-Board, 2 Row, Wire & Cable, Power & Signal, Cable Mount (Free-Hanging), Power Double Lock
1376684-1
4 Position, Cap, Housing, Crimp, Wire-to-Board, 2 Row, Wire & Cable, Power & Signal, Cable Mount (Free-Hanging), Power Double Lock
-
- 双重锁定电源连接器
- TE 内部编号 1376684-1
- TE 内部产品描述 POWER D/LOCK CAP HSG 4P
- 所有 STD 温度电源双锁帽 (33)
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
壳体内的端子定位力 : 不带
-
位数 : 4
文档
产品图纸
- AMP POWER DBL LOCK CONN, 3.96mm PITCH CAP HOUSING 4 Pos (FREE HANGING) 日语
- AMP POWER DBL LOCK CONN, 3.96mm PITCH CAP HOUSING 4 Pos (FREE HANGING) JPN_CD_1376684_B.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1376684-1_E.pdf 3D
- 下载查看 ENG_CVM_CVM_1376684-1_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1376684-1_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_1376684-1_E.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5175_P3.pdf 英文版本
- 合格检测报告 S_501-5146_A.tif 英文版本
- S_501-5146_A.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-5638_B.pdf 英文版本
- S_411-5638_B.tif 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 4
-
行数 : 2
-
电源位置数量 : 4
-
信号位置数量 : 0
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
壳体内的端子定位力 : 不带
-
端子类型 : 公端
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙 6/6
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
包装特性
-
封装方法 : Bag
