1376477-6

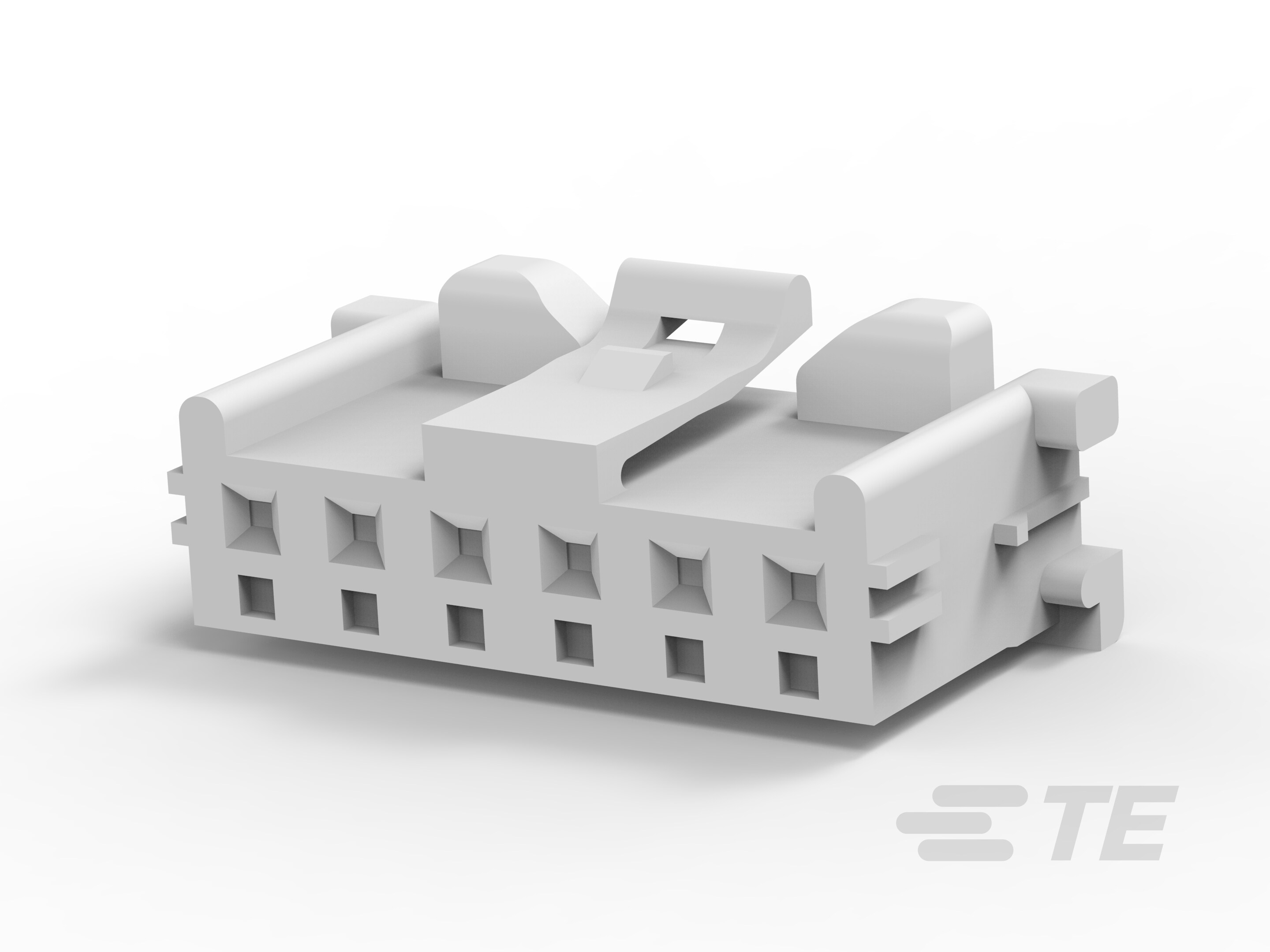

Housing, Plug, Wire-to-Board, 6 Position, 2.5 mm [.098 in] Centerline, Crimp, 1 Row, Natural, Printed Circuit Board, AMP Signal Double Lock
1376477-6
Housing, Plug, Wire-to-Board, 6 Position, 2.5 mm [.098 in] Centerline, Crimp, 1 Row, Natural, Printed Circuit Board, AMP Signal Double Lock
-
- AMP 双重锁定信号
- TE 内部编号 1376477-6
- TE 内部产品描述 2.5MM PITCH SIGNAL MATE CONN
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
位数 : 6
-
中心线（间距） : 2.5 mm [ .098 in ]
文档
产品图纸
- PLUG HOUSING 2.5MM SIGNAL MATE CONNECTOR ENG_CD_1376477_E.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1376477-6_E.pdf 3D
- 下载查看 ENG_CVM_CVM_1376477-6_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1376477-6_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_1376477-6_E.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5286_D1_114_5286.c.pdf 英文版本
- 产品规格 ENG_SS_108-5703_E.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 6
-
行数 : 1
电气特征
-
工作电压 (VDC): 50
-
工作电压 (VAC): 50
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 插针
-
端子基材 : 磷青铜
-
端子布局 : 直插式
-
端子额定电流（最大值） (A): 2.5
端接特性
-
线缆端接方法 : 压接
机械附件
-
PCB 安装固定 : 不带
-
接合固定类型 : 锁闩
-
面板安装特性 : 不带
-
应力消除 : 不带
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙 66 GF
-
中心线（间距） : 2.5 mm [ .098 in ]
尺寸
-
连接器长度 : 17.5 mm [ .688 in ]
-
线径 (AWG): 26 – 22
-
线径 (mm²): .12 – .38
-
连接器高度 : 6.5 mm [ .256 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装数量 : 300
-
封装方法 : 袋和盒
