1376393-2

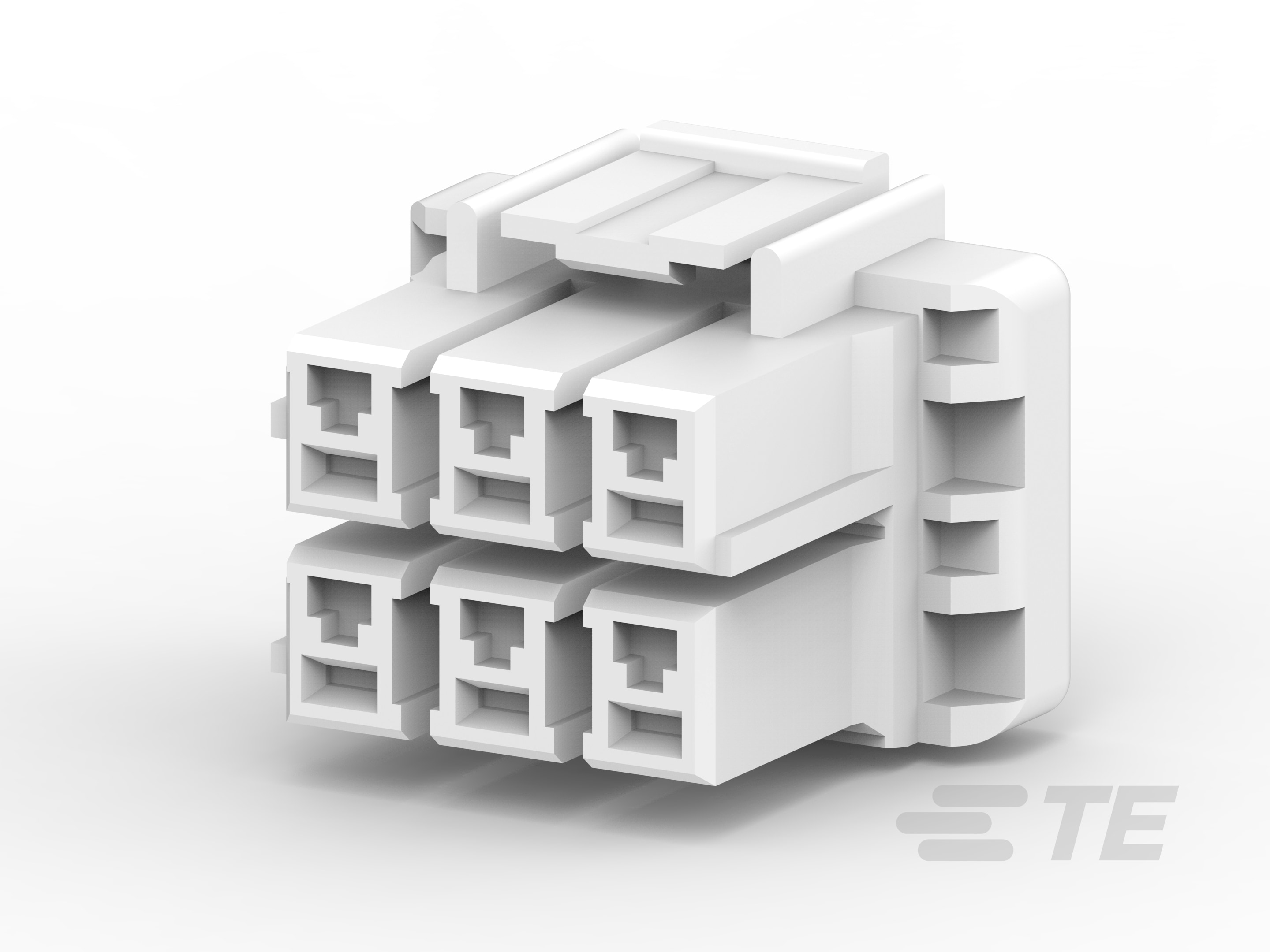

6 Position, Plug, Housing, Crimp, Wire-to-Board, UL 94V-0, 5 mm [.197 in] Centerline, 2 Row, 300 VAC, Wire & Cable, Power & Signal, Power Key 5.0
1376393-2
6 Position, Plug, Housing, Crimp, Wire-to-Board, UL 94V-0, 5 mm [.197 in] Centerline, 2 Row, 300 VAC, Wire & Cable, Power & Signal, Power Key 5.0
-
- Power Key 5.0
- TE 内部编号 1376393-2
- TE 内部产品描述 5.0 PK CONN. 6P PLUG HSG W/O GF-NATURAL
- 所有 STD 温度电源键插头 (34)
-
位数 : 6
-
连接器和壳体类型 : 插头
-
连接器产品类型 : 外壳
-
线缆端接方法 : 压接
-
连接器系统 : 线到板
文档
产品图纸
- 5.0 POWER KEY CONNECTOR 6P PLUG HOUSING(2ROW) ENG_CD_1376393_C1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1376393-2_J.pdf 3D
- 下载查看 ENG_CVM_CVM_1376393-2_J.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1376393-2_J.3d_igs.zip 英文版本
- ENG_CVM_CVM_1376393-2_J.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5292_D1.pdf 英文版本
- 产品规格 ENG_SS_108-5699_H.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_40046988_B.pdf 英文版本
- ENG_AAD_VDE_CERT_40046988_C1_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 插头
-
连接器产品类型 : 外壳
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 6
-
行数 : 2
电气特征
-
工作电压 (VAC): 300
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 母端
-
壳体内的端子定位力 : 不带
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙 6/6 GF
-
中心线（间距） : 5 mm [ .197 in ]
尺寸
-
行间距 : 6.2 mm [ .244 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
-
与机构/标准产品兼容 : UL
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Bag
