1376175-1

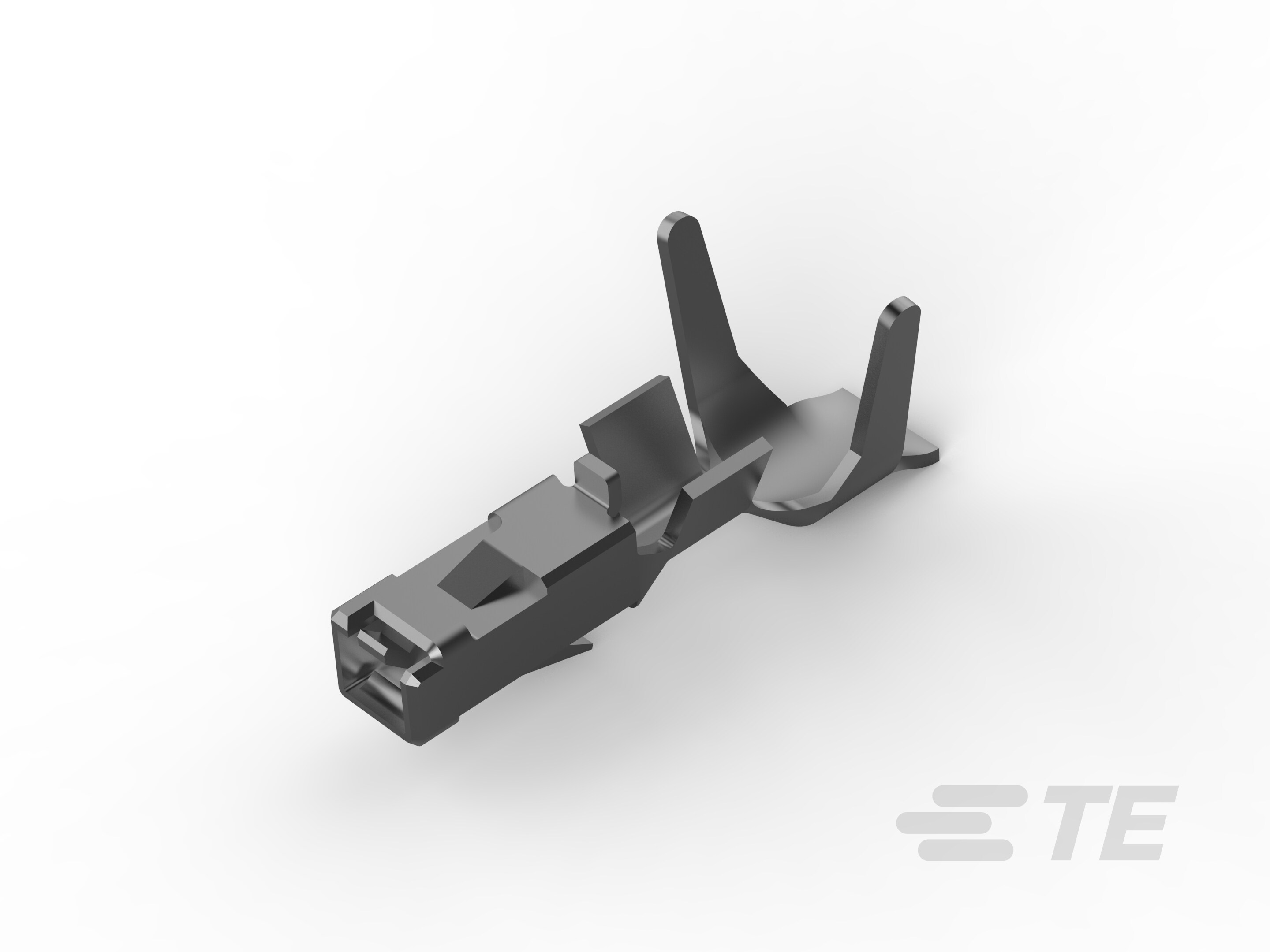

Special Purpose Terminals, Receptacle, 26 – 22 AWG Wire Size, .14 – .38 mm² Wire Size, Unplated Plating, Length .289 in [7.35 mm], Reel

BACK LIGHT CONNECTOR REC 26-22 PTPPHBZ-1376175-1

1376175-1

Special Purpose Terminals, Receptacle, 26 – 22 AWG Wire Size, .14 – .38 mm² Wire Size, Unplated Plating, Length .289 in [7.35 mm], Reel

  • TE 内部编号 1376175-1
  • TE 内部产品描述 BACK LIGHT CONNECTOR REC 26-22 PTPPHBZ

  • 专用端子类型 : 母端

  • 线径 (AWG): 26 – 22

  • 线径 (mm²): .14 – .38

  • 端子材料厚度 : .2 mm [ .007 in ]

  • 端子电镀材料 : 无镀层

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 电线绝缘支持固定类型 : 绝缘支撑

  • 可密封 : 否

接触件特性

  • 压线筒类型 : Open

  • 专用端子类型 : 母端

  • 端子电镀材料 : 无镀层

  • 端子方向 : 直式

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 26 – 22

  • 线径 (mm²): .14 – .38

  • 端子材料厚度 : .2 mm [ .007 in ]

  • 产品长度 : 7.35 mm [ .289 in ]

  • 兼容的绝缘直径（最大值） : 2.3 mm [ .09 in ]

  • 兼容的绝缘直径范围 : 1.5 – 2.3 mm [ .05 – .09 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度范围 : -25 – 85 °C [ -13 – 185 °F ]

包装特性

  • 封装数量 : 6000

  • 封装方法 : Reel
