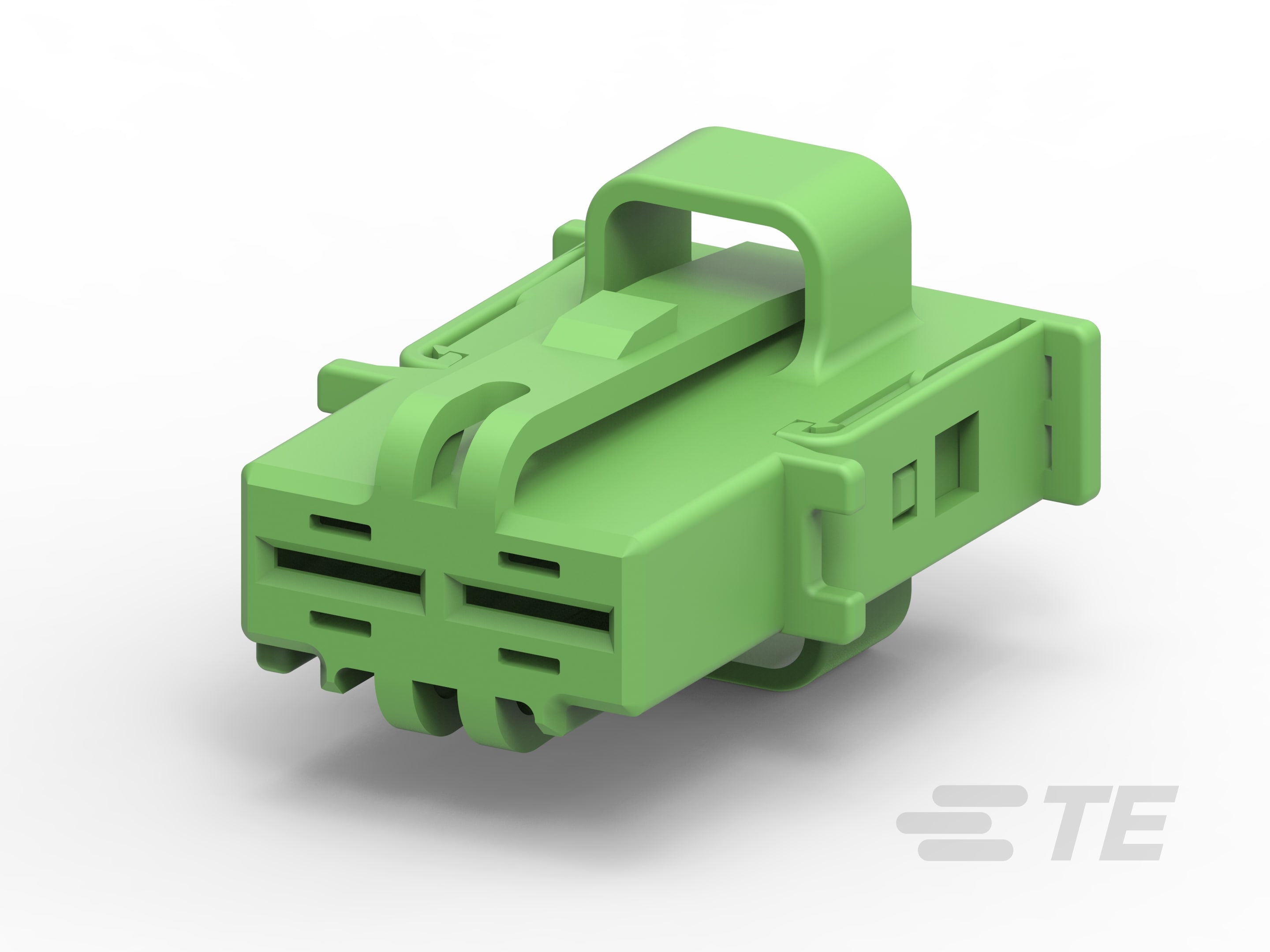

1355289-4
12 V / 24 V / 48 V, 2 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 12.5 mm [.492 in] Centerline, Green, Wire & Cable, Hybrid
1355289-4
12 V / 24 V / 48 V, 2 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 12.5 mm [.492 in] Centerline, Green, Wire & Cable, Hybrid
-
- AMP
- AMP MCP 9.5 ,
- AMP MCP 连接器系统
- TE 内部编号 1355289-4
- TE 内部产品描述 MCP9,5BU-GEH2P,GEGN
- 所有 AMP 非密封连接器外壳 (109)
-
标称电压架构 (V): 12 | 24 | 48
-
连接器和壳体类型 : 母端子护套
-
位数 : 2
-
可密封 : 否
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
文档
产品图纸
- AMP MCP9.5 SOCKET HOUSING, 2 POS WITH SECONDARY LOCKING DEVICE AMP MCP9.5 Buchsengeh?use, 2pol. mit zweiter Kontaktsicherung 英文版本
- AMP MCP9.5 SOCKET HOUSING, 2 POS WITH SECONDARY LOCKING DEVICE AMP MCP9.5 Buchsengeh?use, 2pol. mit zweiter Kontaktsicherung C_1355289_B3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1355289-4_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1355289-4_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1355289-4_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1355289-4_B.3d_stp.zip 英文版本
产品规格
- 应用规格 GER_SS_114-18269_B.pdf 德语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 端子上
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
工作电压 (VDC): 50
-
标称电压架构 (V): 12 | 24 | 48
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 绿色
-
连接器和键控代码 : D
接触件特性
-
端子类型 : 母端
-
端子大小 : 9.5mm
-
对接公端宽度 : 9.5 mm [ .374 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA GF
-
中心线（间距） : 12.5 mm [ .492 in ]
尺寸
-
连接器高度 : 30 mm [ 1.181 in ]
-
产品长度 : 35.6 mm [ 1.402 in ]
-
产品宽度 : 46 mm [ 1.811 in ]
使用环境
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
-
工作温度（最大值） : 130 °C [ 266 °F ]
行业标准
-
UL 阻燃性等级 : UL 94HB
包装特性
-
封装数量 : 800
-
封装方法 : Carton
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
